一种原子尺度应变定义方法及其在识别微观缺陷演化中的应用

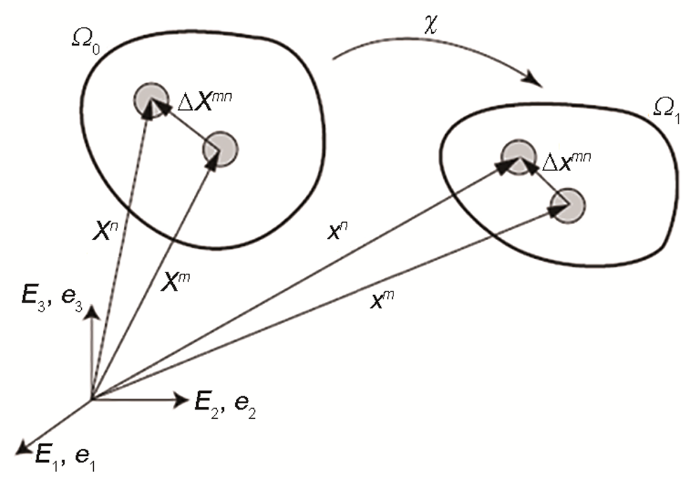

图1 邻域内离散原子的运动示意图

Fig.1 General motion in the neighborhood of a discrete atomic particle (Ω₀—reference configuration; Ω₁—current configuration; E₁, E₂, E₃—x, y, z coordinate vectors in Ω₀, respectively; e₁, e₂, e₃—x, y, z coordinate vectors in Ω₁, respectively; X^m, Xⁿ—coordinate vectors of atom m and atom n in Ω₀ at the initial time t₀, respectively; x^m, xⁿ—coordinate vectors of atom m and atom n in Ω₁ at the current time t₁, respectively; ΔX^mn—position of atom n relative to atom m in Ω₀; Δx^mn—position of atom n relative to atom m in Ω₁; χ—mapping from X to x)

设从X到x的映射关系为χ，χ反映了原子在空间Ω₁中坐标向量相对于其在空间Ω₀中坐标向量的对应关系，它是关于位置与时间的函数，一般是非线性映射关系。则原子坐标向量的关系可表示为：

\{\begin{array}{l} X = X_{i} E_{i} \\ x = x_{i} e_{i} \\ x = χ (X) \end{array}

(2)

式中，X_i为第i个原子在参考构形Ω₀中的坐标，E_i为参考构形坐标系单位基向量；x_i为第i个原子在即时构形Ω₁中的坐标，e_i为即时构形坐标系的单位基向量。

在连续尺度下，结构形变由原子团簇的位移场及其导数表示；而在微纳米尺度下，系统的状态仅由粒子的瞬时位置及其导数表示。因此，任一原子在参考构形X下的局部变形反映了该点处的变形梯度F，可定义为：

F \equiv \frac{\partial x}{\partial X}

(3)

在参考坐标系下将任一点处的微分dx作Taylor级数展开，略去高阶小量可得：

\begin{array}{l} d x = χ (X + d X) - χ (X) = \\ χ (X) + \nabla χ (X) \cdot d X + ο (d X) - χ (X) \approx \\ \nabla χ (X) \cdot d X \approx \\ F \cdot d X \end{array}

(4)

式中，ο(dX)表示dX在Taylor级数展式中的高阶小量。

根据式(4)计算得到的F对原子离散尺度和宏观连续体尺度具有通用性。在图1中，任一原子m的变形与其邻域原子的相对位置有关。设原子m在空间Ω₀、Ω₁中的位置分别为X^m和x^m。则原子n的相对位置向量为：

\{\begin{array}{l} Δ X^{m n} = X^{n} - X^{m} \\ Δ x^{m n} = x^{n} - x^{m} \\ Δ x^{m n} = F^{m} \cdot Δ X^{m n} \end{array}

(5)

式中，Xⁿ和xⁿ分别表示原子n在空间Ω₀、Ω₁中的位置；ΔX^mn和Δx^mn分别表示原子n在空间Ω₀、Ω₁中相对于原子m的位置； $F^{m}$ 为任一邻域原子n相对于原子m的变形梯度。

根据式(5)可计算出 $F^{m}$ 。但原子m的变形梯度与其邻域所有原子均相关，而邻域各原子相对于原子m的变形梯度均不同，故不能仅用一个邻域原子n来确定原子m的变形梯度。因此，为确定原子m的变形梯度，应考虑该原子邻域内所有原子的共同影响，求出原子m综合局部变形梯度 ${\hat{F}}^{m}$ 。由于每个原子的近邻不同，且各层近邻原子势对该原子的微扰作用不同，所以需要针对每个原子独立求解其对应的权系数，以描述各近邻原子对该中心原子变形梯度的影响程度。为方便统计对中心原子具有影响的邻域原子的数目，可采用与分子动力学(MD)一致的截断半径R_cut，仅统计以该原子为中心、以R_cut为半径的球内所有原子与它的相互作用。设原子m周围的邻域原子数目为N，则 ${\hat{F}}^{m}$ 应满足使如式(6)所示的目标函数W^m最小：

W^{m} = \sum_{n = 1}^{N} (Δ x^{m n} - {\hat{F}}^{m} Δ X^{m n})^{T} (Δ x^{m n} - {\hat{F}}^{m} Δ X^{m n}) ω_{n}

(6)

式中，ω_n为权系数，它反映了邻域原子n对 ${\hat{F}}^{m}$ 的贡献度。

通过式(6)计算出 ${\hat{F}}^{m}$ 后，则参考构形下原子m的Lagrange应变张量E^m可定义为：

E^{m} = \frac{1}{2} [({\hat{F}}^{m})^{T} {\hat{F}}^{m} - I]

(7)

式中，I为单位矩阵。

$E^{m}$ 为3×3的矩阵，可根据 $E^{m}$ 的第二不变量J₂定义原子m的等效应变 $ε_{e f f}^{m}$ 为：

ε_{e f f}^{m} = \sqrt[]{3 J_{2}} = \sqrt[]{3 (|\begin{array}{l} E_{11} E_{12} \\ E_{21} E_{22} \end{array}| + |\begin{array}{l} E_{22} E_{23} \\ E_{32} E_{33} \end{array}| + |\begin{array}{l} E_{11} E_{13} \\ E_{31} E_{33} \end{array}|)}

(8)

式中，E_ij (i, j=1, 2, 3)分别表示 $E^{m}$ 中第i行第j列的元素。

由式(6)可知，ω_n对 ${\hat{F}}^{m}$ 的计算结果具有重要影响。下面将对ω_n的物理意义、表达形式进行分析。

1.1 权系数ω_n

由于邻域各原子相对于原子m的变形梯度共同决定了原子m的变形梯度，但它们对原子m变形梯度的贡献程度不同，因此权系数ω_n不应为一个常系数，而应为同时与原子间距R_mn和R_cut有关的函数。为方便计算和讨论，定义无量纲量r为：

r = \frac{R_{m n} - R_{m i n}}{R_{c u t}}

(9)

式中，R_min表示原子m的所有邻域原子中，距中心原子m最近的原子间距。

则权系数ω_n可简化为关于r的函数，以下改称为权函数。从权函数ω_n的物理意义可知，权函数ω_n应满足如下3个条件：(1) 距中心原子m最近的原子对原子m变形梯度的贡献度最大，即当r=0时，ω_n=1；(2) 邻域原子距中心原子m越远，对原子m变形梯度的贡献度就越小，即ω_n随r的增大而减小；(3) 当邻域原子距中心原子m的距离超过R_cut时，它对原子m变形梯度的贡献度就可忽略，即r≥1时，ω_n≈0。

满足上述条件的权函数ω_n的形式很多，但不同的权函数形式和系数对计算原子变形梯度和应变的影响很大。为提高权函数拟合精度，将权函数离散为10条折线段，定义折线段的转折点为：

ω (r = \frac{i}{10}) = \{\begin{matrix} 1 & (i = 0) \\ ω_{i} & (i = 1, 2, \dots, 9) \\ 0 & (i = 10) \end{matrix}

(10)

由式(10)可知，权函数中包含ω_i (i=1, 2, $\dots$ , 9)共9个待定参数。则权函数的表达式为：

ω_{n} (r) =

\{\begin{matrix} 1 & (r = 0) \\ ω_{i} + (ω_{i + 1} - ω_{i}) (10 r - i) & (i < 10 r < i + 1, i = 1, 2, \dots, 9) \\ 0 & (r \geq 1.0) \end{matrix}

(11)

1.2 计算原子尺度应变张量的优化模型

将式(11)代入式(6)中可知，计算 ${\hat{F}}^{m}$ 、ω_i (i=1, 2, $\dots$ , 9)的实质就是确定18个待定参数，使W^m(X)取得最小值，即：

\{\begin{array}{l} o b j : m i n W^{m} (X) = \sum_{n = 1}^{N} (Δ x^{m n} - {\hat{F}}^{m} Δ X^{m n})^{T} \cdot \\ (Δ x^{m n} - {\hat{F}}^{m} Δ X^{m n}) ω_{n} \\ X = [{\hat{F}}_{11}^{m}, {\hat{F}}_{12}^{m}, {\hat{F}}_{13}^{m}, {\hat{F}}_{21}^{m}, {\hat{F}}_{22}^{m}, {\hat{F}}_{23}^{m}, {\hat{F}}_{31}^{m}, {\hat{F}}_{32}^{m}, {\hat{F}}_{33}^{m}, \\ ω_{1}, ω_{2}, ω_{3}, ω_{4}, ω_{5}, ω_{6}, ω_{7}, ω_{8}, ω_{9}]^{T} \\ s . t . : {\tilde{X}}_{i m i n} \leq X_{i} \leq {\tilde{X}}_{i m a x} \end{array}

(12)

式中， ${\hat{F}}_{i j}^{m}$ (i, j=1, 2, 3)表示 ${\hat{F}}^{m}$ 中第i行第j列的元素； ${\tilde{X}}_{i m i n}$ 和 ${\tilde{X}}_{i m a x}$ 分别表示第i个变量X_i取值范围的上限和下限。

当W^m(X)取到最小值时，此时 ${\hat{F}}_{i j}^{m}$ (i, j=1, 2, 3)正好就是 ${\hat{F}}^{m}$ 的9个分量。这样，一旦解决了W^m(X)的最小值优化问题，就确定了18个待定参数，也就相当于直接得出了 ${\hat{F}}^{m}$ 、ω_i (i=1, 2, $\dots$ , 9)。

需要说明的是，由于在不同时刻，各原子的坐标是不同的，其周围邻域原子的位置也是不同的，故式(12)的18个待定参数会随时刻的变化而变化。因此，为计算各原子在不同时刻的原子尺度应变，需要不断地对式(12)的18个待定参数进行优化识别。

为降低这18个参数的识别计算量，提高参数识别的效率和精度，本工作提出了一种将复形法与遗传算法相融合的改进遗传算法，该方法无需预设各参数包含最优解的取值范围，它能通过自适应调整和搜索，快速获得使W^m(X)取得最小值的最优解。

1.3 改进的自适应多层复形遗传算法

改进的自适应多层复形遗传算法的基本步骤包括：形成初始复形、检验收敛条件、找到“最坏点” (使W^m(X)取最大值的X即为“最坏点”)、调优搜索寻求改进点；如此反复进行，使复形逐渐缩小，逼近最优点；在最优点附近用遗传算法作局域精确搜索。

其具体实现步骤如下：

(1) 采用随机实验法投点，形成初始复形。

首先对各变量 $\bar{x}$ 可能的范围作上、下界估计，以确定实验域和采用随机实验法投点。此处 $\bar{x}$ 可能的初始投点范围不必包含各参数的最优解。产生0到1之间的随机数 ${\bar{ζ}}_{k}$ ，则各顶点的变量列阵 ${\bar{x}}_{k}$ 可表达为：

{\bar{x}}_{k} = \bar{a} + {\bar{ζ}}_{k} (\bar{b} - \bar{a}) (k = 1, 2, \dots, P)

(13)

式中，P为各复形中顶点的个数， $\bar{a}$ 、 $\bar{b}$ 分别为变量的上、下限列阵。

(2) 对复形各顶点的目标函数值进行排序，检验收敛条件。

采用冒泡法将各点的目标函数按从小到大的顺序排列。在构成当前复形的各顶点中，使W^m(X)取最小值的X即为“最好点”，记作 ${\bar{x}}_{l}$ ；使W^m(X)取最大值和次大值的X分别称为“最坏点”和“次坏点”，分别记作 ${\bar{x}}_{h}$ 和 ${\bar{x}}_{s h}$ 。

设置迭代终止条件：第一层复形均以迭代次数作为停机准则，各个复形分别迭代5到10次则停止；第二层复形以式(14)作为终止迭代依据。若成立则终止迭代，反之进入“调优搜索”步进行再次迭代。

\sqrt[]{\frac{1}{P} \sum_{k = 1}^{P} (W ({\bar{x}}_{k}) - W ({\bar{x}}_{o} {))}^{2}} < ε

(14)

式中，ε为预先设置的收敛精度， ${\bar{x}}_{o}$ 为复形中心点，即：

{\bar{x}}_{o} = \frac{1}{P} \sum_{k = 1}^{P} {\bar{x}}_{k}

(15)

当第一层复形迭代完成后，则初始化第二层复形。这里有一个改进技巧：传统的多层复形法仅从各复形中取出最好与次好点组成第二层复形，但如果各复形顶点较多，则选点个数不仅仅局限于最好与次好点。适当增加选点个数可有效减少优化分析次数，而不会对精度造成影响。

(3) 调优搜索阶段。

记去掉最坏点 ${\bar{x}}_{h}$ 后复形其它各顶点的中心为 ${\bar{x}}_{c}$ 。调优搜索的实质就是在最坏点 ${\bar{x}}_{h}$ 与中心点 ${\bar{x}}_{c}$ 连线上进行一维搜索，寻求改进点。本程序处理为反射、延伸、收缩3种搜索方式。

若 ${\bar{x}}_{c}$ 不可用，则以 ${\bar{x}}_{l}$ 和 ${\bar{x}}_{c}$ 为两端点在超立方体中重新随机投点；若 ${\bar{x}}_{c}$ 可用，则执行反射操作：

{\bar{x}}_{α} = {\bar{x}}_{c} + α ({\bar{x}}_{c} - {\bar{x}}_{h})

(16)

式中， ${\bar{x}}_{α}$ 为执行反射操作后得到的变量值，α为反射系数，一般取α≥1。

检查 ${\bar{x}}_{α}$ 的可用性，若不可用则将α减半，直到 ${\bar{x}}_{α}$ 可用为止。然后计算 ${\bar{x}}_{α}$ 对应的目标函数值 $W ({\bar{x}}_{α})$ ，分为3种情况进行讨论：

① 若 $W ({\bar{x}}_{α})$ < $W ({\bar{x}}_{l})$ ，则进行延伸处理：

{\bar{x}}_{β} = {\bar{x}}_{c} + β ({\bar{x}}_{α} - {\bar{x}}_{c})

(17)

式中， ${\bar{x}}_{β}$ 为执行延伸操作后得到的变量值，β为延伸系数，一般取β≥1。

若 ${\bar{x}}_{β}$ 可用且 $W ({\bar{x}}_{β})$ < $W ({\bar{x}}_{α})$ ，则将 ${\bar{x}}_{h}$ 由 ${\bar{x}}_{β}$ 代替构成新的复形；否则由 ${\bar{x}}_{α}$ 代替。

② 若 $W ({\bar{x}}_{α})$ > $W ({\bar{x}}_{s h})$ ，则在式(16)的基础上继续将α减半，不断求出并判断新的反射点是否有所改善，直至α小于规定的数为止。若一直未能改善，则执行收缩操作：

{\bar{x}}_{γ} = {\bar{x}}_{c} + γ ({\bar{x}}_{h} - {\bar{x}}_{c})

(18)

式中， ${\bar{x}}_{γ}$ 为执行收缩操作后得到的变量值，γ为收缩系数，一般取0<γ<1。

若 $W ({\bar{x}}_{β})$ > $W ({\bar{x}}_{s h})$ ，则将γ减半后继续判断，直至γ小于规定的数为止。若仍无改善，则以 ${\bar{x}}_{l}$ 为基准，将其它顶点到 ${\bar{x}}_{l}$ 的距离减半，构成缩小的新复形。

③ 若 $W ({\bar{x}}_{α})$ < $W ({\bar{x}}_{s h})$ ，则用 ${\bar{x}}_{α}$ 取代 ${\bar{x}}_{h}$ 。

完成调优搜索过程后，则返回第(3)步再次对新复形各顶点对应的目标函数排序和检验收敛条件。直到满足收敛条件式(14)时，复形迭代终止。

(4) 在最优点附近用遗传算法作局域精确搜索。

第(3)步完成后，设迭代获得的最优点对应的变量集为{X₁^*, X₂^*, $\dots$ , X_N^*}，则设置各个变量的上下限边界条件为：

X_{i} \in [X_{i}^{*} - γ_{i}, X_{i}^{*} + γ_{i}] (i = 1, 2, \dots, N)

(19)

式中，N为变量个数，γ_i为变量X_i附近的搜索邻域。

然后在调整后的范围内，对各变量运用遗传算法进行更精密的智能进化搜索，通过选择、交叉和变异运算，可获得精度更高的最优解。

2 实验结果

以NiTi合金为研究对象，对三点弯曲冲击断裂试件的裂纹尖端作微观观察实验，以证实NiTi合金变形与破坏的微观机理(如相变、孪晶、层错、位错等)，为验证微观尺度的分子动力学模拟结果提供依据。而原子尺度应变的计算是基于分子动力学模拟获得的各时刻原子坐标进行的，因此，微观观察实验结果也能有效验证本工作建立的原子尺度应变定义方法的合理性及其在识别微观缺陷演化中的应用意义。

采用JSM-7500F/X-MAX50扫描电镜(SEM)观察NiTi合金三点弯曲冲击断裂试件的断口表面形貌，如图2所示。由图2可知，虽然该NiTi合金试样的断口有大量解理纹，但少数部位仍存在韧窝，因此可认为该NiTi合金试样主要为脆性断裂，局部有塑性变形特征。从NiTi合金的微观机理对宏观本构关系的影响理论^[23,24,25]可知，在室温条件下，应力诱发的马氏体相变一方面会使NiTi合金产生解理断裂，另一方面又会在裂纹面扩展的主方向上起到一定的韧化作用。

图2

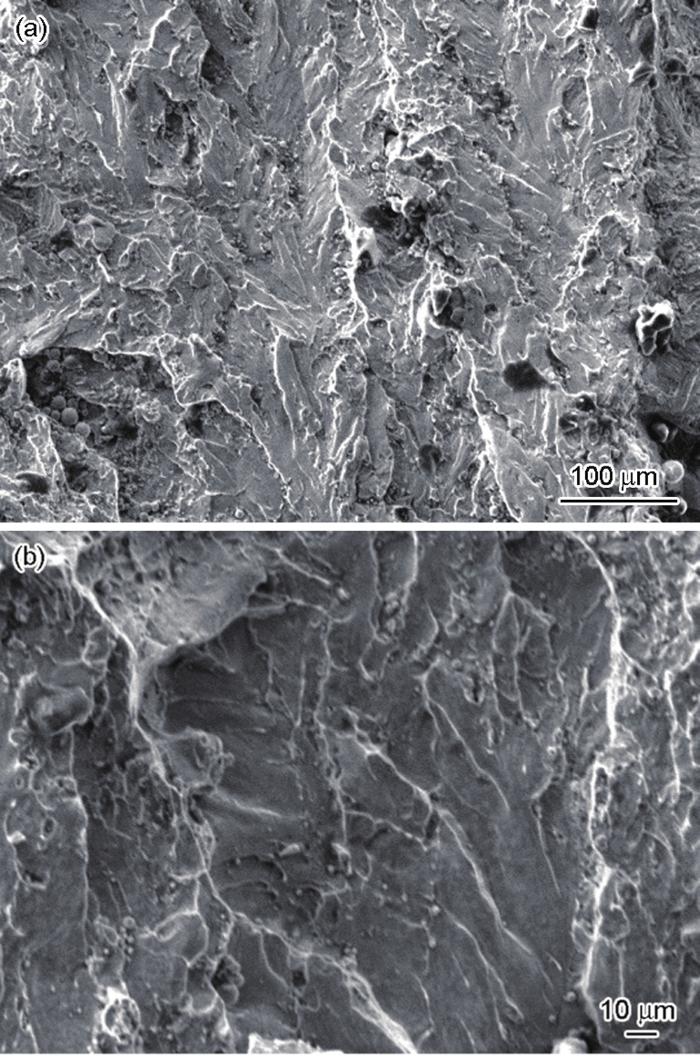

图2 NiTi合金三点弯曲试样断口形貌的SEM像

Fig.2 Low (a) and high (b) magnified fracture surface SEM images of three point bending NiTi alloy specimens

为研究NiTi合金三点弯曲冲击断裂试件受动态冲击后裂纹扩展的微观变化机理，采用JEM-2100F透射电镜(TEM)观察NiTi合金裂纹尖端微观形貌，如图3所示。图3a中可见有明显的扭曲位错塞积，位错塞积的形成原因是在切应力作用下，由位错源产生的位错沿滑移面运动，因遇到障碍物被阻止前进，这些位错塞积之处将逐渐形成晶界、亚晶界等，并成为马氏体的优先形核部位。图3b为NiTi合金裂纹表面的平行、弯曲位错。位错的形成能使马氏体更加稳定，这会使得NiTi形状记忆合金的记忆效应更为突出。但大量的位错塞积仍将成为NiTi合金材料宏观断裂失效的隐患。随着塞积的位错数目增多，位错对晶界、亚晶界的作用力也会增大，当这种作用力增大到一定程度时，就会在晶界间产生很大的应力集中，从而引发沿晶断裂，即造成材料的宏观破坏。这种因位错塞积而诱发的材料宏观破坏的原理与α-Ti钛合金是相似的。图3c为两相区，中间有马氏体片条，马氏体内部有平行位错并交织成锁结构。NiTi合金在常温下为奥氏体相，马氏体片条的出现说明NiTi合金在冲击断裂的过程中发生了相变，即由奥氏体相变成了马氏体相。应力卸载后，马氏体会发生逆相变，转变为奥氏体相，但由于位错及残余应力的存在，部分马氏体会与奥氏体共存。这一现象与NiTi合金的理论分析结果吻合。图3d显示层错带形貌。层错是一种晶格缺陷，它破坏了晶体的周期完整性并引起晶体内能升高。层错带的出现表明NiTi合金在冲击载荷的切应力作用下，晶面出现滑移，导致晶格畸变。图3e显示了晶内的剪切变形，也进一步证明了在冲击载荷作用下NiTi合金三点弯曲试件裂尖附近存在切应力。图3f所示为孪晶。孪晶的形成与层错密切相关，孪晶形成后会降低位错的平均自由程，起到硬化作用，降低材料的塑性，因此，孪晶的形成也是NiTi合金脆性断裂的原因之一。

图3

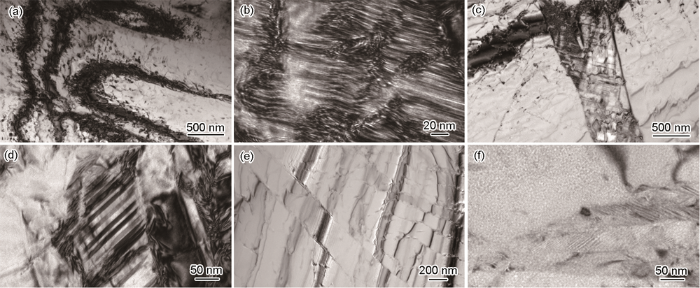

图3 NiTi合金裂纹表面的TEM像

Fig.3 TEM images of crack surface of NiTi alloy

(a) dislocation pile-up (b) parallel and bended dislocations (c) austenite-martensite phase region

(d) stacking fault bands (e) shear deformation in grains (f) twins

通过对NiTi合金的TEM观察，证实了在冲击断裂过程中，NiTi合金存在马氏体相变、位错、层错、孪晶等微观机理。

3 分析讨论

3.1 分子动力学模拟结果

采用LAMMPS软件建立带微观裂纹缺陷的NiTi合金分子动力学模型，模拟其在应力诱导下的相变过程。在等温等压(NPT)系综下，建立晶向为x-[ $1 \bar{1} 0$ ]、y-[110]、z-[001]的模型，系统温度保持450 K不变。对模型z方向以3.5×10¹² MPa/s的恒定加载速率施加压缩载荷，压缩应力从0增加到2.1 GPa，再卸载。对模型的3个方向施加周期性边界条件。

图4给出了用分子动力学方法计算得到的450 K时NiTi合金的应力-应变曲线，图5为曲线上关键转折点处所对应的原子构型图。由图4可知，在加载初期，应力随应变的增大而增大，该阶段为马氏体相的弹性阶段。随后，由于发生从B2奥氏体相到B19'马氏体相的相变，应力-应变曲线中出现了一个平台。随着压缩载荷继续增加，马氏体相变结束，同时伴随出现另一个弹性阶段。在卸载过程中，B19'马氏体相会直接转变为B2奥氏体相。由图4可见，经过一个完整的加载周期后，又会出现初始的B2奥氏体相，这表现了NiTi合金的超弹性行为，即NiTi合金可以产生很大的弹性应变。

图4

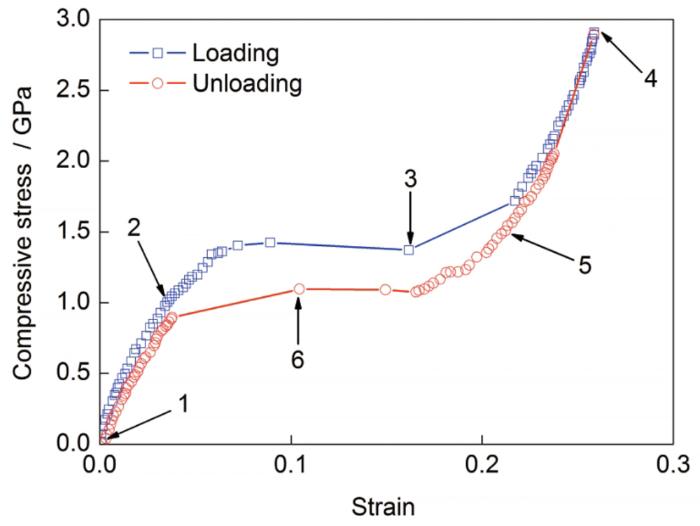

图4 NiTi合金应力-应变计算曲线

Fig.4 Calculated stress-strain curves of NiTi alloy

图5

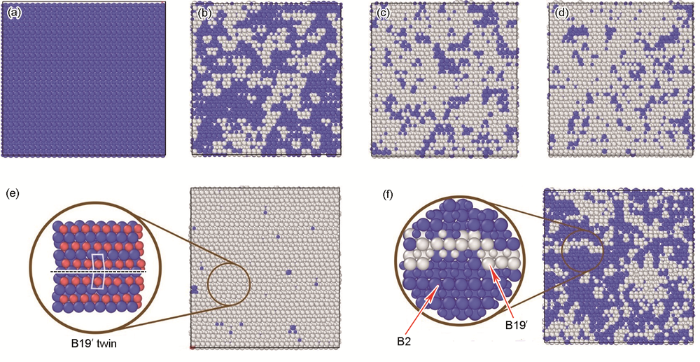

图5 对应图4中关键点1~6的原子构型图

Fig.5 Atomic configurations of key points 1~6 in Fig.4, respectively

(a) initial state (b) loading process (c) stress flat during the loading process

(d) loading peak (e) unloading process (f) stress flat during the unloading process

根据图5中的原子构型图并结合理论分析可知，在加载初期只有弹性压缩变形产生的弹性应变(约在0~5%的范围内)，而没有马氏体相的变化，因此，此时的晶体结构与初始的B2奥氏体结构基本保持一致。但是，当应力水平达到1339 MPa时，原子发生了明显的重新排列，一些B2奥氏体晶格逐渐转变为B19'马氏体晶格。继续压缩加载，B19'马氏体结构的体积分数不断增加。由图5e的放大图可知，在相变区域，单斜晶系的倾角约为97°，这与B2奥氏体的结构截然不同。此外，沿不同方向因相变新生成的B19'马氏体会形成多条镜像带(如图5e放大图的水平虚线所示)，即孪晶。该现象已从图3所示的TEM像中得到了验证。

由图5还可发现，NiTi合金在加载过程中的孪晶会一直持续到晶体完全转变为B19'马氏体相，此时应变约20%。随着加载继续进行，会导致孪晶马氏体出现弹性应变(约20%~26%)。当应变达到约26%时卸载，此时会同时经历弹性松弛和逆相转变(从B19'马氏体相转变为B2奥氏体相) 2个过程。由图5e和f均可发现，B19'马氏体结构的体积分数在逐渐减少，接着会出现一个较低的应力平台，此时，含内部孪晶的B19'马氏体结构相对稳定。最终，当应力完全消除时，NiTi合金又会重新回到图4中图5a的状态，所有B19'马氏体相完全转变为B2奥氏体相。

3.2 原子尺度应变计算结果

由图3可知，相变和孪晶是NiTi合金在z向压缩应力诱导下产生的重要微观特征。根据分子动力学方法模拟NiTi合金的计算结果，分别选取孪晶形成前(图6a)、孪晶刚形成(图6b)、孪晶完全形成(图6c) 3个时刻的原子构型进行对比。

图6

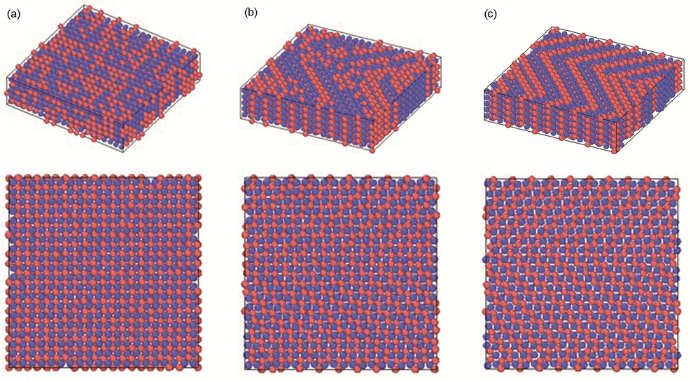

图6 NiTi合金裂尖附近的分子动力学模拟结果

Fig.6 Molecular dynamics simulation results near crack tip of NiTi alloy (The top half is a three-dimensional view, and the bottom half is a top view)

(a) before twins formation (b) twins just formed (c) twins are fully formed

取t=0作为参考构形，选取图6所示的孪晶形成前、孪晶刚形成、孪晶完全形成3个时刻的原子构型为即时构形。设置截断半径为1 nm，得到对应这3个时刻的原子尺度应变云图，如图7所示。图7a为孪晶形成前的原子尺度应变云图，原子尺度应变较小(最大应变为0.06)，且各部分的原子尺度应变分布较均匀；图7b为孪晶刚形成的原子尺度应变云图，原子尺度应变略有增大(最大应变为0.08)，可看到孪晶形成的雏形；图7c为孪晶完全形成的原子尺度应变云图，其平均原子尺度应变略有下降，且可看到规则分布的孪晶形态。这表明通过原子尺度应变图可观察到孪晶，这与分子动力学模拟结果(图4)和TEM观察(图3)吻合。由图7c可以看到，当孪晶形成时，其原子尺度应变云图呈现出多条明显的“<”形折线，且各条折线相互平行，间距相差不大。因此，可初步推断，根据原子尺度应变云图局部呈现的某种具有显著代表特征的图形，有望用于快速识别材料变形过程中在微观尺度出现的孪晶、位错、层错等晶体缺陷。因此，本工作提出的原子尺度应变张量的定义和优化方法有望用于识别除NiTi合金以外的其它工程材料的微观缺陷演化。

图7

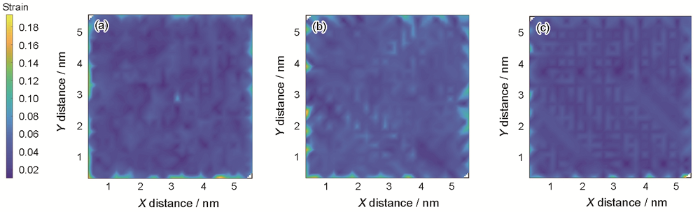

图7 与图6对应的原子尺度应变云图

Fig.7 Atomic strain nephograms corresponding to Fig.6

(a) before twins formation (b) twins just formed (c) twins are fully formed

计算各时刻各原子的应变本质上是求解使式(12)取得最小值时的参数识别问题。一般地，在不同时刻，当各原子所处的环境(如温度、压力等)变化时，即使是同种材料，权函数ω_n也将随之变化。因此，在每个时刻计算得到的权函数ω_n的值仅对该时刻有效。

为得到权函数ω_n的性质和规律，研究截断半径对权函数ω_n取值的影响，本工作所采用的算例是在NPT系综下进行的。发现在不同时刻，权函数ω_n的9个参数值是比较接近的。计算得到适用于NiTi合金的权函数ω_n(r) (分段函数)各转折点的值分别为：ω_n(0)=1、ω_n(0.1)=0.976、ω_n(0.2)=0.904、ω_n(0.3)=0.794、ω_n(0.4)=0.645、ω_n(0.5)=0.523、ω_n(0.6)=0.345、ω_n(0.7)=0.206、ω_n(0.8)=0.095、ω_n(0.9)=0.024、ω_n(1)=0。则权函数ω_n(r)的函数图如图8所示。

图8

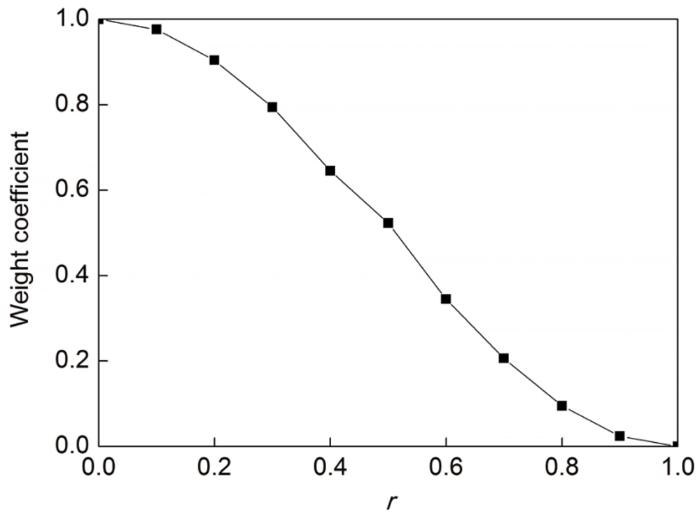

图8 NiTi合金权函数ω_n(r)的函数图

Fig.8 The function image of the weight function ω_n(r) of NiTi alloy (r—dimensionless quantity related to atom distance R_mn and cut-off radius R_cut)

根据图8与式(9)，近似取R_min≈0，则可进一步得到不同R_cut时权函数ω_n相对于r (即R_mn/R_cut)的函数图，如图9所示。由图9可知，当R_mn不断增大时，ω_n的值从1.0逐渐衰减到0.0。当R_mn趋近于R_cut时，ω_n趋近于0。当R_mn超过R_cut时，ω_n均取0。因此，基于已确定的适用于NiTi合金的权函数ω_n的值，通过式(12)能非常方便地编程计算出式(12)的目标函数W^m(X)的值，且无需考虑位于中心原子的截断半径范围外的邻域原子n对中心原子m的应变的影响。

图9

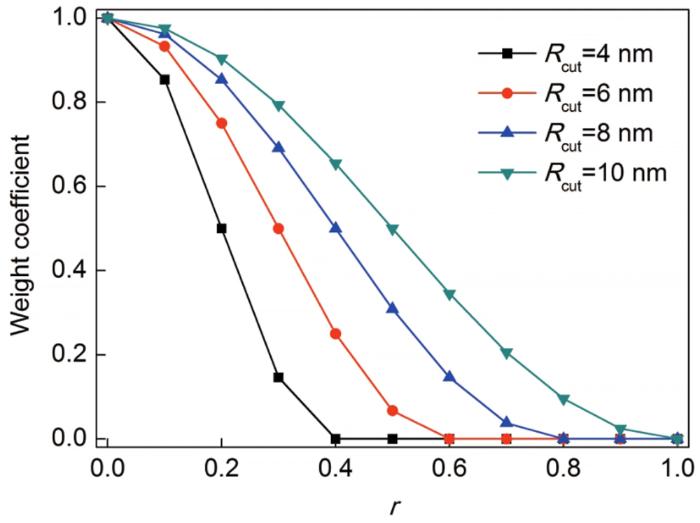

图9 不同截断半径R_cut时NiTi合金权函数ω(r)的函数图

Fig.9 The function images of the weight function ω(r) of NiTi alloy with different R_cut

4 结论

(1) 提出了可同时适用于原子尺度和连续介质尺度的“变形”的计算方法(原子尺度下为离散变形梯度，连续介质尺度下为连续变形梯度)。在此基础上，引入邻域原子影响权函数ω_n，定义了多尺度下的应变张量，建立了计算任一中心原子m的综合局部变形梯度和应变张量的加权最小二乘法目标函数(式(12))，将原子尺度应变的计算转化为解决目标函数的最小值优化问题。

(2) 提出的改进遗传算法能显著克服基本遗传算法与复形法的弊端，可高效地识别目标函数优化问题中的最优待定参数。

(3) 权函数的形式和系数对计算原子尺度应变具有重要影响，因此计算不同材料的原子尺度应变，宜通过优化法获得合理的权函数系数。

(4) 当无量纲量r大于1时，截断半径外的邻域原子对中心原子的原子尺度应变的影响可忽略。建议截断半径的取值应与势函数的影响范围一致。

(5) 本工作提出的原子尺度应变张量的定义和优化方法有望用于识别除NiTi合金以外的其它工程材料的微观缺陷演化。
