W含量对一种高W镍基高温合金显微组织的影响
Influence of W Content on the Microstructure of Nickel Base Superalloy with High W Content
通讯作者: 谢 君,junxie@imr.ac.cn,主要从事镍基高温合金纯净化冶炼技术研究
责任编辑: 肖素红
收稿日期: 2019-06-13 修回日期: 2019-08-10 网络出版日期: 2020-01-19
基金资助: |
|
Corresponding authors: XIE Jun, associate professor, Tel: (024)23971767, E-mail:junxie@imr.ac.cn
Received: 2019-06-13 Revised: 2019-08-10 Online: 2020-01-19
Fund supported: |
|
作者简介 About authors
华涵钰,男,1995年生,硕士生
通过OM、SEM和XRD对高W镍基高温合金进行组织观察与分析,研究了W含量对镍基高温合金凝固组织的影响规律。结果表明,当W含量为14% (质量分数,下同)时,镍基合金中无α-W相析出。当W含量高于16%时,合金凝固期间可析出α-W,并且随W含量提高,合金的晶粒尺寸由1.04 mm减小至0.17 mm,共晶含量由6%增至10%;W含量对在枝晶间/枝晶干内的γ'相尺寸及形态无明显影响。由于α-W的析出温度较高,在凝固期间首先析出,并在残余液相收缩作用下,α-W向液相核心处发生转移并长大;同时α-W可作为异质形核的核心,降低枝晶形核的临界形核功,使18%W合金获得较小的晶粒尺寸。此外,在不同取向枝晶汇聚生长的作用下,残余液相中Al、Ti等元素形成较高的浓度梯度而发生共晶转变,这是18%W合金中共晶含量较高的主要原因。
关键词:
Nickel base superalloys are widely used in the preparation of hot end parts for aircraft engines because of their good comprehensive mechanical properties, oxidation resistance and structural stability. It's strengthened mainly by solid solution strengthening, γ' phase strengthening and carbide strengthening. High alloying is one of the main methods to improve the solid solution strengthening level of nickel base superalloys, where the element W is an efficient alloying element with low price. The control of the W content is extremely important for high W content nickel base superalloys. However, there are few reports on the influence of W content on the microstructure of high W alloy. According to this background, by means of OM, SEM observation and XRD analysis, the influence of W content on the solidified microstructure in nickel base superalloy have been investigated in this work. Results show that when the W content is about 14% (mass fraction, the same below), there is no α-W phase being precipitated in the alloy. While as the content of W is higher than 16%, α-W could be precipitated during the solidification. On another hand, the grain size of the alloy decreases from 1.04 mm to 0.17 mm and the volume fraction of eutectic increases from 6% to 10% with the increase of the W content. While the content of W has no obvious effect on the sizes and morphologies of γ' phase in the dendrite and inter-dendrite areas. During solidification, the α-W phase will be first precipitated due to its higher precipitation temperature, and the shrinkage of the residual liquid phase may cause the shift and growth of the α-W to the core of the liquid phase. The α-W could be as the core of the heterogeneous nucleation to reduce the critical nucleation energy, which is the main reason that the grain size of the 18%W alloy is smaller. During the growth of the dendrites with various orientations, the concentration of Al and Ti in the residual liquid phase may have a higher concentration gradient to cause the occurrence of eutectic transformation, which is the main reason that there is a higher volume fraction of eutectic in 18%W alloy.
Keywords:
本文引用格式
华涵钰, 谢君, 舒德龙, 侯桂臣, 盛乃成, 于金江, 崔传勇, 孙晓峰, 周亦胄.
HUA Hanyu, XIE Jun, SHU Delong, HOU Guichen, Naicheng SHENG, YU Jinjiang, CUI Chuanyong, SUN Xiaofeng, ZHOU Yizhou.
高合金化(包括Re、Ru、W等元素)是提高合金固溶强化水平的主要方法之一,并已被广泛接受[10,11,12,13]。由于Re、Ru为战略稀有金属且价格昂贵,相比之下,金属W的价格低廉,且对于提高镍基高温合金的承温能力具有较为明显的效果,并可在一定程度上替代Re、Ru等元素[14],因此,针对高W合金化镍基高温合金的研究已经得到国内外学者的广泛重视。目前,国内已先后研制了多种高W合金化镍基高温合金,如K19、K20、K21和K465等,其中W元素的含量均为10% (质量分数,下同)[15],并且具有较好的组织稳定性。为进一步提高使用合金的承温能力,将高温合金中的W含量进一步提高至16%,得到K416B合金,并获得良好的综合力学性能,被认为是目前承温能力较高的铸造高温合金之一[16]。
1 实验方法
采用VIM-F25型真空感应炉熔炼制备3种不同W含量的镍基合金锭,并经二次重熔浇铸成等轴晶试样,浇注温度为1480 ℃。合金的设计成分如表1所示。
表1 镍基高温合金试样名义成分表 (mass fraction / %)
Table 1
No. | Al | Ti | Cr | Co | Nb | Hf | W | C | Ni |
---|---|---|---|---|---|---|---|---|---|
1 | 6 | 1 | 5 | 7 | 2 | 1 | 14 | 0.1 | Bal. |
2 | 6 | 1 | 5 | 7 | 2 | 1 | 16 | 0.1 | Bal. |
3 | 6 | 1 | 5 | 7 | 2 | 1 | 18 | 0.1 | Bal. |
采用线切割切取尺寸为直径20 mm、长3 mm的试样,经机械研磨、抛光后利用D/MAX-2500PC型X射线衍射仪(XRD)考察W含量对合金物相组成的影响;将经XRD分析后的样品用20 g CuSO4+5 mL H2SO4+100 mL HCl+80 mL H2O腐蚀液化学腐蚀后,分别在Stemi 508型光学显微镜(OM)及SSX-550型扫描电子显微镜(SEM)下进行组织形貌观察,同时将抛光后的合金样品经离子刻蚀后进行电子背散射衍射(EBSD)观察,研究W含量对合金晶粒度、大小角晶界、共晶组织、γ'相、碳化物及α-W相的影响。利用共晶组织、γ'相、碳化物及α-W相衬度不同的特点,通过Photoshop软件将其与周围组织进行衬度区分,随后采用Image-Pro软件统计其平均尺寸以及含量,进而对3种合金的共晶组织、γ'相、碳化物及α-W相尺寸及含量进行量化处理计算,考察W含量对合金微观组织的影响。与此同时,采用线切割切取尺寸为直径3 mm、长2 mm的试样,经机械研磨后利用DSC0901型差热分析仪(DTA)进行差热分析实验,研究W含量对合金相变温度以及凝固温度区间的影响。
2 实验结果
2.1 W含量对合金相组成的影响
不同W含量镍基高温合金的XRD谱如图1所示。可以看出,合金均主要由γ'相、γ基体、MC和M6C碳化物以及α-W组成。当W含量为14%时,合金中无α-W析出,而当W含量为16%和18%时,出现α-W的(110)、(211)及(220)衍射峰,说明W含量为16%和18%时,合金凝固期间均析出了α-W相。
图1
图1

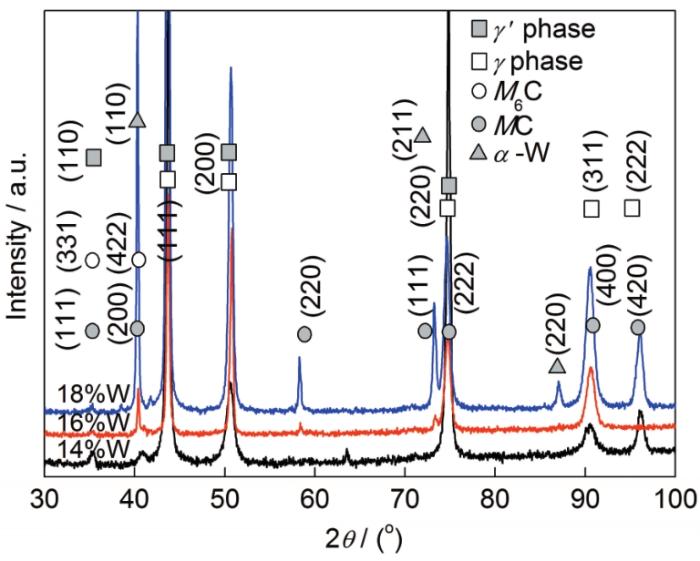

不同W含量镍基高温合金的XRD谱
Fig.1
XRD spectra of nickel base superalloys with various W contents
2.2 W含量对合金组织的影响
图2
图2
不同W含量镍基高温合金的OM像
Fig.2

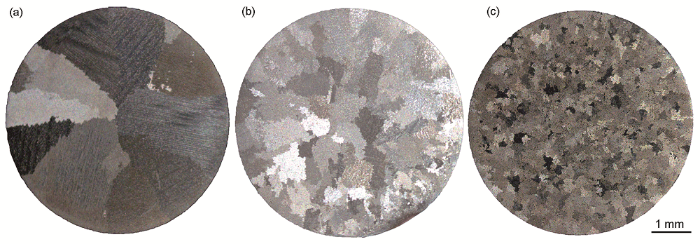

OM images of the nickel base superalloys with various W contents of 14%W (a), 16%W (b) and 18%W (c)
图3
图3
不同W含量镍基高温合金的晶粒尺寸分布
Fig.3

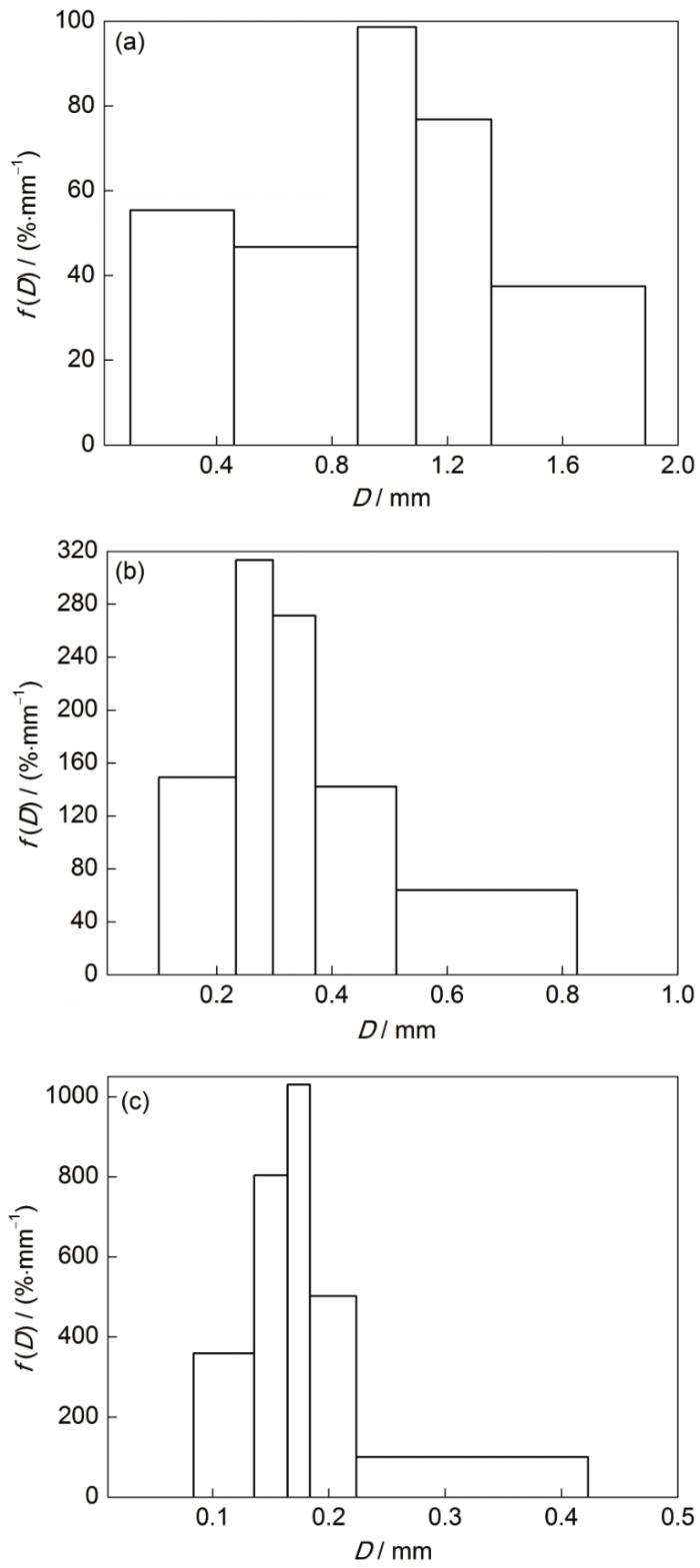

Grain size distributions of the nickel base superalloys with various W contents of 14%W (a), 16%W (b) and 18%W (c) (f(D)—number percentage of grains with grain size D)
3种合金的EBSD像如图4所示。可以看出,合金中的大角度晶界数量明显较多,且随着W含量的增加,大角度晶界的面积分数分别约为85%、87%和93%,小角度晶界数量相应减少,归因于合金晶粒尺寸的减小,大角度位相差的相邻晶粒增多。
图4
图4
不同W含量镍基高温合金的EBSD像
Fig.4

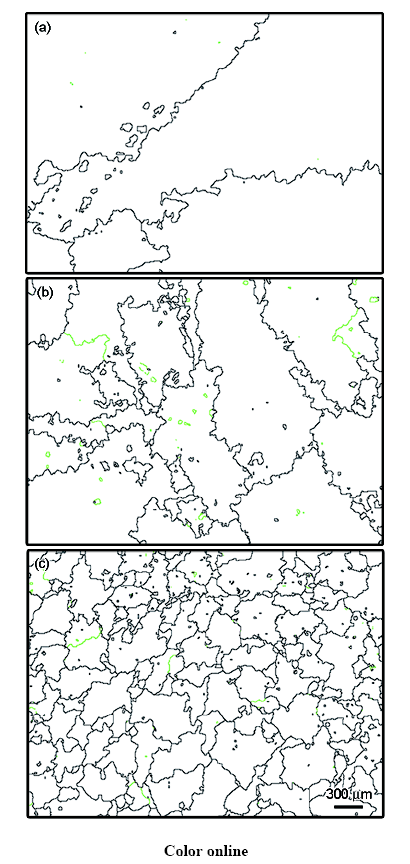

EBSD images showing the grain boundaries in nickel base superalloys with various W contents of 14%W (a), 16%W (b) and 18%W (c)
不同W含量镍基高温合金枝晶干/枝晶间区域内的γ'相形貌(黑色衬度)的SEM像如图5所示。通过对比发现,不同合金中γ'相尺寸相近,其中,在枝晶干内γ'相的尺寸为0.8~1.0 μm,枝晶间内γ'相的平均尺寸为1.5~1.8 μm,且枝晶间区域的γ'相形状呈不规则分布。另一方面,3种合金中γ'相含量基本相近,其中,枝晶干/枝晶间γ'相含量分别约为49%和60% (面积分数)。由此可知,W含量在14%~18%的变化对镍基合金中的γ'相尺寸、形态及分布无显著的影响。
图5
图5

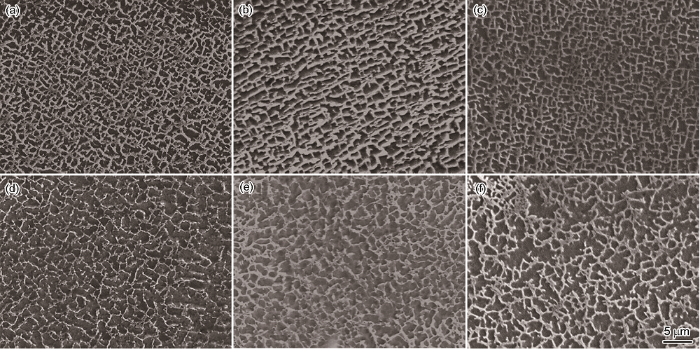

不同W含量镍基高温合金枝晶干/枝晶间区域内γ'相形貌的SEM像
Fig.5
SEM images of γ' phase in dendrite arm (a~c) and inter-dendritic area (d~f) in nickel base superalloys with various W contents of 14%W (a, d), 16%W (b, e) and 18%W (c, f)
图6
图6

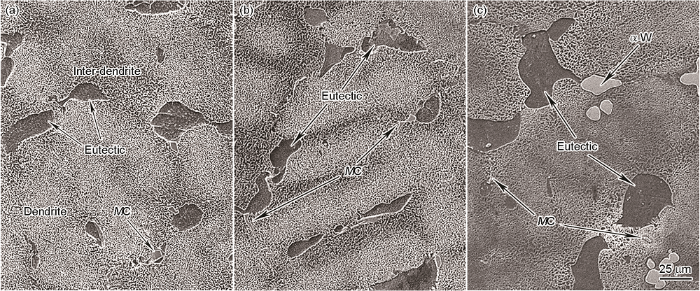

不同W含量镍基高温合金中枝晶间/枝晶干区域形貌的SEM像
Fig.6
SEM images of inter-dendritic/dendrite arm area in nickel base superalloys with various W contents of 14%W (a), 16%W (b) and 18%W (c)
表2为不同W含量镍基高温合金中共晶的平均尺寸及含量。可以看出,随着W含量的增加,合金中的共晶含量呈增加趋势,当W含量为18%时,合金的共晶尺寸及含量明显增加。
表2 不同W含量镍基高温合金中共晶的平均尺寸及含量
Table 2
Alloy | Average size / μm2 | Average area ratio / % |
---|---|---|
14%W | 353.6 | 6.4 |
16%W | 378.5 | 7.5 |
18%W | 599.2 | 10.6 |
图7
图7

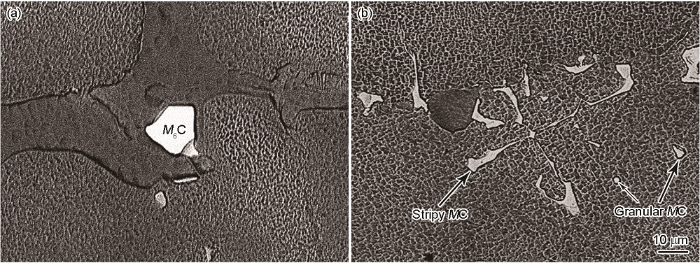

16%W镍基高温合金中碳化物形貌的SEM-BSE像
Fig.7
SEM-BSE images of carbide in the nickel base superalloy containing 16%W
(a) M6C (b) MC
2.3 α-W的形态及分布特征
图8
图8
16%W镍基高温合金中α-W相形貌的SEM-SE和SEM-BSE像
Fig.8

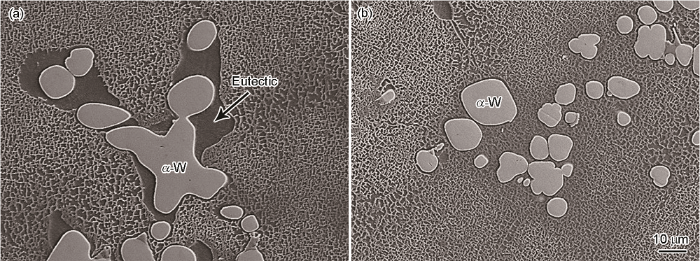

SEM-SE (a) and SEM-BSE (b) images of α-W in the nickel base superalloy containing 16%W
图9
图9

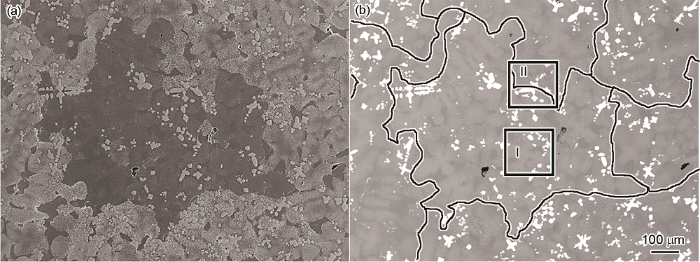

18%W镍基高温合金中α-W相形貌的SEM-SE和SEM-BSE像
Fig.9

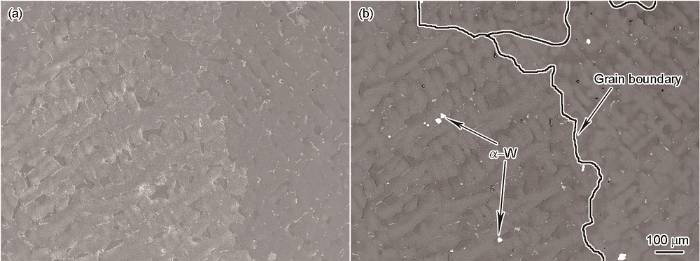

SEM-SE (a) and SEM-BSE (b) images of α-W in the nickel base superalloy containing 18%W showing α-W inside the grain in area I and α-W along grain boundary in area II
图10
图10
18%W镍基高温合金中枝晶间和枝晶干区域α-W相形貌的SEM像
Fig.10
SEM images of α-W in the inter-dendrite (a) and dendritic arm (b) in the nickel base superalloy containing 18%W
3 分析讨论
通过对不同W含量的合金进行XRD分析及组织形貌观察发现,当W含量提高至18%时,合金中可观察到大量α-W相。由于α-W的析出温度较高[18],故在液固转变期间若有α-W相析出,则首先发生L→α-W反应,且α-W相析出的驱动力为W原子偏聚引起的自由能变化。因此,可以认为液相中W元素偏聚引起的自由能变化越低,在凝固期间越容易发生W原子偏聚进而析出α-W相。
式中,ΔGsur为表面自由能,ΔHmix为W在Ni中的混合焓,xs和xb分别为元素在α-W相及合金中的摩尔分数。根据α-W相的成分特点可认为α-W相中W含量为100%,并通过Miedema等[22]的半经验模型对W在Ni中的混合焓进行计算:
图11
图11
不同W含量镍基高温合金降温DTA曲线
Fig.11

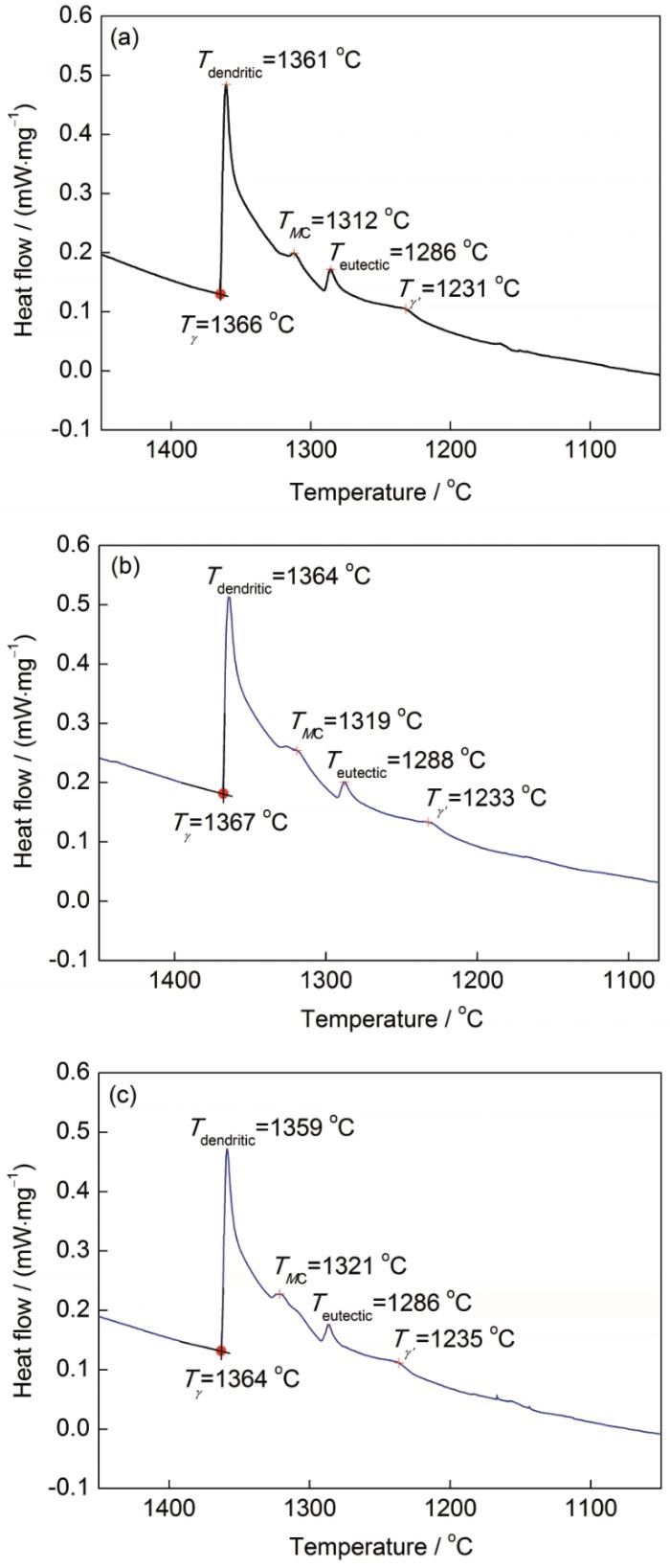

DTA cooling curves of the nickel base superalloys with various W contents of 14%W (a), 16%W (b) and 18%W (c) (Tdendritic, TMC, Teutectic, Tγ and Tγ' indicate dendritic, MC, eutectic, γ and γ' phase transition temperatures, respectively)
式中,R为理想气体常数,R=8.314 J/(mol·K);T为体系温度;Cl、Cs和
式中,A为与材料和温度相关的常数;
18%W合金凝固期间α-W分布变化的示意图如图12所示。图12a和b中空白区域为液相,灰色区域为枝晶组织,α-W、晶界以及残余液相如图中标注所示;图12c中空白区域为枝晶间区域。分析认为,凝固期间,液相中的高熔点溶质元素W首先发生偏聚,由于合金中W含量较高,因此在发生液固相变时容易首先形成α-W,如图12a所示。随温度不断降低,液相中的α-W可作为异质形核质点,促进枝晶形核,导致凝固初期的枝晶数量较多。随温度降低,液相体积收缩,而由于液相本身具有一定的黏性,因此在液相收缩期间,其中α-W可由图12b中虚线圆圈位置沿虚线箭头方向向液相芯部发生位移。此外,由于W在液相中扩散速率高于固相[30],因此凝固期间残余液相中α-W的长大速率较快,导致当残余液相发生凝固并形成共晶组织时,其共晶组织中α-W的尺寸较大,如图12c所示。
图12
图12

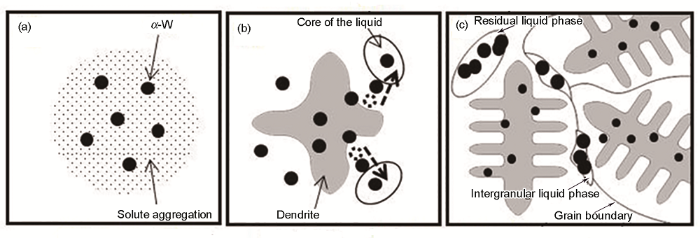

18%W合金凝固期间α-W分布变化示意图
Fig.12
Schematics of the distribution changing of α-W during solidification in the 18%W alloy (The blank area is liquid phase in Figs.12a and b, while it is inter-dendrite region in Fig.12c)
(a) α-W precipitation
(b) α-W in the liquid phase shifts toward the core
(c) α-W distribution in the late solidification stage
与14%W和16%W合金相比,由于18%W合金在凝固期间大量枝晶形核并长大,导致残余液相中Al、Ti等低熔点元素的浓度升高。当温度降低至共晶温度附近时,由于18%W合金的残余液相中Al、Ti等γ'相形成元素具有较高的过饱和度,因此在较高浓度梯度的作用下,合金中的残余液相更容易发生共晶转变,生成(γ+γ')共晶组织,是18%W合金的共晶尺寸较大,体积分数较高的主要原因。
4 结论
(1) 铸态高W含量镍基高温合金主要由γ相、γ'相、MC和M6C碳化物相以及共晶组织构成,当W含量高于16%时,合金凝固期间可析出α-W相,而W含量对枝晶间/枝晶干区域内γ'相的尺寸及形态无明显影响。
(2) 随W元素含量增加,合金在凝固初期液相中的W原子易发生偏聚并作为形核质点,尤其当W含量高达18%时,合金中析出大量α-W,降低枝晶的临界形核功,使合金的晶粒尺寸较小;同时在不同取向枝晶汇聚生长的作用下,促使残余液相中Al、Ti等元素易达到共晶转变的条件,是18%W合金具有较高共晶含量的主要原因。
(3) 18%W合金中的α-W主要分布于枝晶及共晶组织中。其中,在凝固期间,在合金的液相收缩作用下,残余液相中的α-W向液相核心处发生转移,同时W元素在液相中具有较高的扩散速率,进而促使α-W进一步长大,是共晶区域α-W具有较大尺寸的主要原因。
