金属学报 2015 , 51 (1): 93-99 https://doi.org/10.11900/0412.1961.2014.00402

液-固电迁移Ni/Sn-9Zn/Ni焊点反极性效应研究

黄明亮, 张志杰, 冯晓飞, 赵宁

大连理工大学材料科学与工程学院, 大连 116024

REVERSE POLARITY EFFECT IN Ni/Sn-9Zn/Ni INTERCONNECT UNDERGOING LIQUID- SOLID ELECTROMIGRATION

HUANG Mingliang, ZHANG Zhijie, FENG Xiaofei, ZHAO Ning

School of Materials Science & Engineering, Dalian University of Technology, Dalian 116024

中图分类号: TG115

文献标识码: A

文章编号: 0412-1961(2015)01-0093-07

通讯作者: Correspondent: HUANG Mingliang, professor, Tel: (0411)84706595, E-mail: huang@dlut.edu.cn

修回日期: 2014-07-21

网络出版日期: --

基金资助: *国家自然科学基金项目51475072和51171036资助

作者简介:

黄明亮, 男, 1970年生, 教授

展开

摘要

研究了230 ℃, 5×10³ A/cm²条件下液-固电迁移对Ni/Sn-9Zn/Ni线性焊点界面反应的影响. 在液-固电迁移过程中, Ni/Sn-9Zn/Ni焊点表现出明显的反极性效应, 即阴极界面金属间化合物(IMC)持续生长变厚, 并且一直厚于阳极界面IMC. 由于排除背应力的影响, Sn-9Zn液态钎料中Zn原子的反常迁移行为归因于其有效电荷数在高温下为正值, 即在电子风力作用下Zn原子向阴极界面定向迁移, 从而导致焊点在液-固电迁移过程中发生反极性效应. 回流焊后, Ni/Sn-9Zn/Ni焊点两侧界面上均生成了较薄的Ni₅Zn₂₁层. 液-固界面反应过程中(无电流)焊点两侧界面IMC均随时间延长而生长变厚, 从而消耗钎料中的Zn原子并使界面处的相平衡发生变化, 导致界面IMC由Ni₅Zn₂₁转变为[Ni₅Zn₂₁+(Ni, Zn)₃Sn₄]. 与之相较, 液-固电迁移过程中阴阳两极界面IMC的类型一直为Ni₅Zn₂₁, 并未发生IMC类型的转变. 这是由于, 在电子风力作用下, 阴极界面附近钎料中Zn原子的含量充足, Zn与Ni反应生成Ni₅Zn₂₁型IMC; 同时, 电子风力也阻碍了Zn原子向阳极界面的扩散, 从而抑制了阳极界面IMC的生长, 导致界面IMC较薄, 因此阳极界面也未发生IMC类型的转变. 此外, 运用反证法进一步验证了Zn的有效电荷数在高温下是正值.

关键词： 反极性效应 ; Sn-9Zn焊点 ; 电迁移 ; 界面反应 ; 金属间化合物

Abstract

The effect of liquid-solid electromigration (EM) on the interfacial reaction in Ni/Sn-9Zn/Ni interconnects was investigated under a current density of 5×10³ A/cm² at 230 ℃. A reverse polarity effect was revealed, i.e., the interfacial intermetallic compounds (IMC) at the cathode grew continuously and was remarkably thicker than those at the anode. This results from the directional migration of Zn atoms from the anode toward the cathode, which is induced by the positive effective charge number (Z^*) of Zn atoms but not the back-stress. A thin Ni₅Zn₂₁ layer formed at each interface after soldering. The initial Ni₅Zn₂₁ interfacial IMC gradually transformed into [Ni₅Zn₂₁+(Ni, Zn)₃Sn₄] after liquid-solid interfacial reaction for 8 h, due to the local equilibrium at the interface changed with decreasing of Zn atoms content. The interfacial IMCs at both anode and cathode were identified as Ni₅Zn₂₁, and no IMC transformation occurred undergoing liquid-solid EM, because the Zn atoms content at the cathode was enough under electron current stressing, and the diffusion of Zn atoms toward anode was inhibited. The reverse proving was proposed to explain the positive value Z^* of Zn atoms. The abnormal directional migration of Zn atoms toward the cathode prevented the dissolution of cathode substrate, which is beneficial to improving the EM reliability of micro-bump solder interconnects.

Keywords： reverse polarity effect ; Sn-9Zn solder ; electromigration ; interfacial reaction ; intermetallic compound

PDF (6517KB) 元数据多维度评价相关文章收藏文章

本文引用格式导出 EndNote Ris Bibtex

黄明亮, 张志杰, 冯晓飞, 赵宁. 液-固电迁移Ni/Sn-9Zn/Ni焊点反极性效应研究[J]. , 2015, 51(1): 93-99 https://doi.org/10.11900/0412.1961.2014.00402

HUANG Mingliang, ZHANG Zhijie, FENG Xiaofei, ZHAO Ning. REVERSE POLARITY EFFECT IN Ni/Sn-9Zn/Ni INTERCONNECT UNDERGOING LIQUID- SOLID ELECTROMIGRATION[J]. 金属学报, 2015, 51(1): 93-99 https://doi.org/10.11900/0412.1961.2014.00402

电子封装技术持续向微型化、高性能、高可靠性的趋势发展, 高功率密度以及凸点尺寸持续减小使通过单个凸点的平均电流密度急剧上升(10⁴~10⁶ A/cm²)^[1], 导致电迁移成为电子封装技术中一个重要的可靠性问题^[2-4]. 电迁移的物理本质是, 当互连导体有电流通过时, 定向运动的电子与金属原子发生碰撞并将动量转移给金属原子, 使金属原子向阳极迁移, 从而产生物质的传输^[3,5].

电迁移的一个独特且重要的特征就是极性效应, 即电迁移过程中阳极界面金属间化合物(IMC)的厚度持续增加, 其厚度始终大于阴极界面IMC的厚度. Chen等^[6,7]较早报道了电迁移过程中的极性效应. Gan和Tu^[8]研究了V形沟槽焊点电迁移过程中的极性效应, 发现阳极界面IMC的生长动力学符合抛物线规律, 而阴极界面IMC的生长则比较复杂. 然而, 金属原子在电迁移过程中的极性效应并不是绝对的, 有研究者^[9-14]发现, Sn-Zn基钎料在电迁移过程中存在反极性效应. Zhang等^[9,10]发现Cu/Sn-9Zn/Cu焊点在固-固电迁移过程中会出现反极性效应, 认为Sn原子向阳极迁移、聚集并产生指向阴极的背应力是导致Zn原子不断地向阴极迁移的原因. 本研究小组通过对Cu/Sn-9Zn/Cu和Cu/Sn-9Zn/Ni焊点液-固电迁移的研究, 观察到Sn-Zn焊点在液-固电迁移过程中的反极性效应^[11-14]. 通过实验设计排除了背应力的影响, 并利用同步辐射实时成像技术原位观测了整个反应过程, 分析表明, 反极性效应是由Zn原子从阳极向阴极定向迁移造成的(通常原子的迁移方向与之相反的, 则表现为极性效应), Zn原子的有效电荷数在高温下为正值是产生反极性效应的唯一原因. 但是, 在Cu/Sn-9Zn/Ni焊点液-固电迁移研究中^[11], 无论电流方向如何, 由于化学势梯度和电子风力的耦合作用, Zn原子均向Cu侧定向迁移并在界面上生成Cu₅Zn₈层, 且其厚度不断增加, 未发现明显的反极性效应.

为了排除Cu原子对Zn原子定向迁移的影响, 本研究采用Ni/Sn-9Zn/Ni线性焊点, 对其液-固电迁移下的反极性效应及其产生机理进行深入研究. 由于线性焊点的对称结构可同时消除电流拥挤效应和Joule热效应的干扰, 使得实验结果更为可靠.

1 实验方法

本研究利用回流焊的方法制备Ni/Sn-9Zn/Ni线性焊点. 回流焊前首先将2个Ni块的待焊面进行预磨抛光处理, 然后在2个Ni块之间放置Sn-9Zn钎料片, 并利用2根直径为200 mm的不锈钢丝来控制焊点间距, 再将固定好的试样放入回流炉中, 在270 ℃下回流焊4 min. 将钎焊后的试样线切割成线性焊点接头, 并将其4个侧面预磨抛光制备成横截面尺寸为300 mm × 300 mm的条状试样, 如图1所示. 最后, 将制备好的焊点用密封胶涂封.

显示原图| 下载原图ZIP| 生成PPT

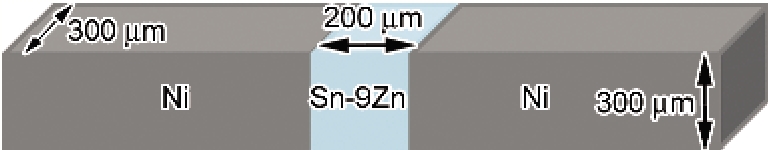

图1 Ni/Sn-9Zn/Ni线性焊点示意图

Fig.1 Schematic of the line-type Ni/Sn-9Zn/Ni solder interconnect

Ni/Sn-9Zn/Ni焊点的电迁移实验在焊点温度为(230±4) ℃, 电流密度为5.0×10³ A/cm²的条件下进行, 通电时间为1, 4和8 h. 同时为了与电迁移的实验结果进行对比, 还进行了相同温度下的液-固界面反应实验(无电流). 电迁移实验在油浴中进行, 设定硅油的温度为216 ℃, 由于Joule热效应, 线性焊点的温度在5 min内上升到230 ℃. 实验过程中定时将K型热电偶置于试样焊点表面进行温度测量.

将液-固界面反应和电迁移后的试样进行预磨、抛光和腐蚀. 采用Zeiss Super 55型扫描电子显微镜(SEM)和其附带的能谱分析仪(EDX)分别对界面IMC的形貌及成分进行分析, 利用Auto CAD软件对界面IMC层的厚度进行测量, 每个界面取3个视场, 每个视场测量3次然后取平均值.

2 实验结果与讨论

2.1 线性焊点初始微观组织

图2为Ni/Sn-9Zn/Ni焊点回流焊后的微观组织. 如图2a所示, Sn-9Zn钎料与Ni基板连接良好, 并没有产生孔洞等缺陷. 如图2b和c所示, 焊点两侧界面上均形成很薄的层状界面IMC. EDX分析表明界面IMC均为Ni₅Zn₂₁, 平均厚度为0.68 mm. 由于回流焊后初始生成的IMC厚度很薄, 不会影响后续的液-固界面反应和电迁移实验. Liou等^[15]研究了255 ℃条件下Sn-9Zn与基体Ni的界面反应, 同样发现在短时间反应后界面IMC类型为Ni₅Zn₂₁. 此外, 从图2b和c中可以看出钎料呈细小的共晶组织, 这是因为, Ni与钎料反应速度缓慢, 仅生成较薄的界面IMC, 因此消耗的Zn原子很少, 钎料成分仍接近共晶.

显示原图| 下载原图ZIP| 生成PPT

图2 Ni/Sn-9Zn/Ni焊点回流焊后的SEM像

Fig.2 SEM images of microstructures of the Ni/Sn-9Zn/Ni solder interconnect after immersion soldering

2.2 液-固界面反应(无电流)过程中Ni/Sn-9Zn/Ni焊点的微观组织

图3为Ni/Sn-9Zn/Ni焊点在230 ℃下液-固界面反应1, 4和8 h后的微观组织. 可以看出焊点两侧界面上IMC随时间延长而持续生长, 且钎料中并没有大量IMC析出. 如图3a和b所示, 液-固界面反应1 h后, 在焊点两侧界面上均生成了连续的较厚层状IMC, EDX分析测定其成分为22.52%Ni-77.48%Zn(原子分数, 下同), 即Ni₅Zn₂₁, 并不含Sn原子; 经测量其厚度由初始时的0.68 mm生长至1.39 mm. 由于界面反应消耗了Zn原子, 钎料已变为亚共晶组织. 如图3c和d所示, 液-固界面反应4 h后, 焊点两侧界面上IMC仍然为层状, EDX分析测定其成分为22.02%Ni-73.56%Zn-4.42%Sn, 即Ni₅Zn₂₁(固溶了4.42%Sn), 其厚度进一步增加到2.62 mm. 如图3e和f所示, 液-固界面反应8 h后, 焊点两侧界面上均形成了明暗不同的两层IMC. 其中靠近Ni基板的较薄、较亮的IMC层是液-固界面反应8 h后新形成的相, 而靠近钎料侧较厚、较暗的IMC层与液-固界面反应1和4 h后的界面IMC衬度相近. EDX分析测定靠近Ni基板和靠近钎料侧的IMC成分分别为21.16%Ni-23.02%Zn-55.82%Sn和20.90%Ni-72.28%Zn-6.82%Sn, 即(Ni_0.48, Zn_0.52)₃Sn₄和Ni₅Zn₂₁(固溶了6.81%Sn), 其厚度分别为1.06 和4.19 μm, 界面IMC的总厚度为5.25 mm. 综上所述, Ni/Sn-9Zn/Ni焊点在230 ℃条件下液-固界面反应过程中界面IMC类型随反应时间的延长逐渐由Ni₅Zn₂₁变成了[Ni₅Zn₂₁+ (Ni, Zn)₃Sn₄].

显示原图| 下载原图ZIP| 生成PPT

图3 230 ℃下液-固界面反应(无电流)不同时间后Ni/Sn-9Zn/Ni焊点的SEM像

Fig.3 SEM images of the Ni/Sn-9Zn (a, c, e) and Sn-9Zn/Ni (b, d, f) interconnects after reaction at 230 ℃ (without electromigration (EM)) for 1 h (a, b), 4 h (c, d) and 8 h (e, f)

随着液-固界面反应时间的延长, 层状IMC逐渐增厚, 使得钎料中的Zn含量逐渐减少, 界面处的相平衡发生了变化. 因此, 液-固界面反应8 h后, 界面IMC由Ni₅Zn₂₁转变为[Ni₅Zn₂₁+(Ni, Zn)₃Sn₄]. Wang和Chen^[16]研究了250 ℃下, Sn-xZn钎料与Ni的界面反应, 结果表明: Sn-9Zn与Ni界面反应48 h后, 界面IMC类型仍然为Ni₅Zn₂₁, 其厚度为24 mm, 这是由于其实验采用体钎料, Zn原子供应充分, 并不会因为反应消耗而使Zn含量有很大的下降; Sn-3Zn与Ni界面反应1 h后, 界面上生成两层IMC, 即(Ni, Zn)₃Sn₄和Ni₅Zn₂₁; Sn-1Zn与Ni界面反应5 min后, 界面IMC已变为(Ni, Zn)₃Sn₄. 由此推测, 在液-固界面反应8 h后, 钎料中的Zn含量在3% (质量分数)左右. EDX分析测定钎料中的平均Zn含量为2.3% (质量分数), 因此实验结果与文献相符合.

2.3 液-固电迁移过程中Ni/Sn-9Zn/Ni焊点的微观组织

图4为Ni/Sn-9Zn/Ni焊点在230 ℃, 5.0×10³ A/cm²条件下液-固电迁移不同时间后的微观组织, 其中图4a, c和e为阴极界面IMC的形貌及类型演变图, 图4b, d和f为阳极界面IMC的形貌及类型演变图. 可明显观察到Ni/Sn-9Zn/Ni焊点中出现了反极性效应现象, 即阴极界面IMC的厚度大于阳极界面IMC的厚度, 并且随着液-固电迁移时间的延长, 反极性效应越明显.

显示原图| 下载原图ZIP| 生成PPT

图4 230 ℃, 5.0×10³ A/cm²条件下液-固电迁移不同时间后Ni/Sn-9Zn/Ni焊点的SEM像

Fig.4 SEM images of the Ni/Sn-9Zn (a, c, e) and Sn-9Zn/Ni (b, d, f) interconnects undergoing liquid-solid (L-S) EM under 5.0×10³ A/cm² at 230 ℃ for 1 h (a, b), 4 h (c, d) and 8 h (e, f)

在阴极界面上, 如图4a所示, 液-固电迁移1 h后, 形成了致密的层状界面IMC, EDX分析测定其成分为20.50%Ni-73.34%Zn-6.16.%Sn, 即Ni₅Zn₂₁ (固溶了6.16%Sn), 其厚度为1.41 mm; 如图4c所示, 液-固电迁移4 h后, 层状界面IMC的厚度增加至2.83 mm, EDX分析测定其成分为23.80%Ni-70.82%Zn-5.38%Sn, 即Ni₅Zn₂₁ (固溶了5.38%Sn); 如图4e所示, 液-固电迁移8 h后, 层状界面IMC的厚度进一步增加至5.45 mm, EDX分析测定其成分为20.43%Ni-74.03%Zn-5.54%Sn, 即Ni₅Zn₂₁ (固溶了5.54%Sn).

在阳极界面上, 如图4b所示, 液-固电迁移1 h后, 形成了致密的层状IMC, EDX分析测定其成分为22.21%Ni-73.52%Zn-4.27%Sn, 即Ni₅Zn₂₁ (固溶了4.27%Sn), 其厚度为1.38 mm, 略薄于阴极界面IMC; 如图4d所示, 液-固电迁移4 h后, 层状界面IMC的厚度增加至2.35 mm, EDX分析测定其成分为20.38%Ni-74.47%Zn-5.15%Sn, 即Ni₅Zn₂₁ (固溶了5.15%Sn); 如图4f所示, 液-固电迁移8 h后, 层状界面IMC进一步生长至3.22 mm, 明显薄于阴极界面IMC, EDX分析测定其成分为23.03.%Ni-71.55%Zn-5.42%Sn, 即Ni₅Zn₂₁ (固溶了5.42%Sn). 此外,焊点液-固电迁移 8 h后, EDX分析表明钎料中Zn含量已由初始的9%(质量分数)减小到1.72% (质量分数).

显示原图| 下载原图ZIP| 生成PPT

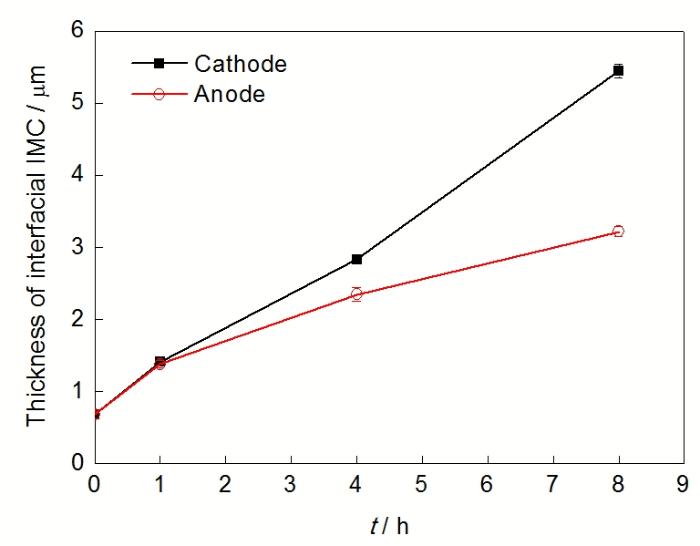

图5 液-固电迁移过程中Ni/Sn-9Zn/Ni焊点阴阳两极界面上IMC厚度随时间的变化

Fig.5 Thicknesses of interfacial IMCs at both anode and cathode in Ni/Sn-9Zn/Ni interconnects as a function of L-S EM time (t)

如图5所示, Ni/Sn-9Zn/Ni焊点在液-固电迁移中表现出反极性效应, 即阴极界面IMC的厚度大于阳极界面IMC的厚度. 由此推断: Ni/Sn-9Zn/Ni焊点在液-固电迁移过程中Zn原子向阴极界面定向迁移, 使得焊点阴极界面附近的钎料中Zn含量较高, 成为富Zn区; 而阳极界面附近的Zn原子不断流失, 成为贫Zn区. 这一推论可由液-固电迁移后焊点Zn成分分析进行直接实验. 图6为焊点液-固电迁移不同时间后的整体微观组织. 如图6a所示, 液-固电迁移1 h后, 阴极界面附近钎料中的Zn含量减小至6.41%(质量分数, 下同), 而阳极界面附近钎料中的Zn含量减小到5.20%; 如图6b所示, 液-固电迁移4 h后, 阴阳两极界面附近钎料中的Zn含量分别减小到4.41%和2.36%; 如图6c所示, 液-固电迁移8 h后, 阴阳两极界面附近钎料中的Zn含量分别减小到3.61%和0.93%. 阴极界面附近钎料中的Zn含量均高于阳极界面附近钎料中的Zn含量, 更进一步有力地说明了在液-固电迁移过程中Zn原子向阴极界面定向迁移.

综上所述, Ni/Sn-9Zn/Ni焊点液-固电迁移过程中出现反极性效应是Zn原子在电子风力作用下向阴极界面定向迁移所致. 在液-固电迁移过程中Zn原子的定向迁移使焊点阴极附近钎料形成富Zn区, 因此阴极界面IMC的生长与液-固界面反应过程中不同. 因为阴极附近钎料中Zn原子的含量充足, 所以Zn与Ni反应生成Ni₅Zn₂₁型IMC而不是(Ni, Zn)₃Sn₄型IMC; 同时, 电子风力也阻碍了Zn原子向阳极界面的扩散, 从而抑制了阳极界面IMC的生长, 导致界面IMC较薄, 所以阳极界面也没有发生IMC类型的转变.

下面将具体分析液-固电迁移过程中Zn原子为何会向阴极定向迁移. Zhang等^[9]认为, Cu/Sn-9Zn/Cu焊点固-固电迁移过程中出现反极性效应的原因是由于Sn原子向阳极迁移导致的背应力使Zn原子向阴极定向迁移. 但在液-固电迁移过程中出现的反极性效应却不能用背应力机制进行解释, 因为钎料在液态下并不存在背应力. 因此, 势必要引入另一种机制解释Ni/Sn-9Zn/Ni焊点液-固电迁移的反极性效应.

显示原图| 下载原图ZIP| 生成PPT

图6 230 ℃, 5.0×10³ A/cm²条件下液-固电迁移不同时间后Ni/Sn-9Zn/Ni整体焊点的SEM像

Fig.6 SEM images of the whole Ni/Sn-9Zn/Ni interconnects undergoing L-S EM under 5.0 × 10³ A/cm² at 230 ℃ for 1 h (a), 4 h (b) and 8 h (c)

电场引起的原子电迁移通量一般表达为^[17]:

(1) $\begin{matrix} J_{e m} = C M F_{e m} \end{matrix}$

其中, J_em为电迁移引起的原子扩散通量, C为原子浓度, F_em为原子受到的作用力, M为原子的移动率, 用Nerst-Einstein方程来表示^[18]:

(2) $\begin{matrix} M = \frac{D}{k T} \end{matrix}$

其中, D为扩散系数, k为Boltznann常数, T为热力学温度.

原子受到的作用力F_em可用下式表示^[19,20]:

(3) $\begin{matrix} F_{e m} = F_{e l} + F_{w d} = e Z^{*} E \end{matrix}$

其中, F_el为静电力, F_wd为电子风力, e为电子电荷值, Z^*为金属原子的有效电荷数, E为电场强度. 式(3)中的E可以表达为:

(4) $\begin{matrix} E = ρ j \end{matrix}$

其中,r为钎料的电阻率, j为通过焊点的电流密度. 把式(2), (3)和(4)代入式(1)中可得电迁移通量的表达式:

(5) $\begin{matrix} J_{e m} = \frac{C D}{k T} e Z^{*} ρ j \end{matrix}$

有效电荷数Z^*反应了电迁移条件下原子的迁移方向和迁移能力. 因此, 理解Z^*的本征意义就显得尤为重要. 通常, 原子的有效电荷数并不是固定不变的, 是一个与温度相关的变量^[21], 其与温度的关系可由下式表示:

(6) $\begin{matrix} Z^{*} (T) = Z_{e l} + \frac{c}{ρ} \end{matrix}$

其中, Z_el为原子的名义化合价, c为常数, $\begin{matrix} ρ \end{matrix}$ 随温度升高而增加. 因此, Z^* 的绝对值随温度升高而减小. Ni/Sn-9Zn/Ni焊点在液-固电迁移过程中焊点的反应温度达到了230 ℃, 由此可以推测Zn原子的Z^*在较高的温度下为正值. 因此Ni/Sn-9Zn/Ni焊点在液-固电迁移过程中Zn原子不断地向阴极界面定向迁移, 出现了反极性效应现象.

为了进一步验证Zn原子的有效电荷数在230 ℃下为正值, 可以用反证法加以证明. 假设Zn原子的有效电荷数Z^*仍为负值, 如图7中液-固电迁移过程中Zn原子的扩散通量示意图所示. 因为焊点界面反应生成Ni-Zn IMC, 使得阴阳两极界面上的Zn原子被消耗, 因此界面附近的钎料中的Zn含量高于界面上的Zn含量, 所以阴阳两极界面的化学势通量都指向界面. 因为钎料处于熔融状态, 因此没有背应力, Zn原子的扩散受电子风力和化学势梯度控制.

假设流入界面的原子扩散通量为正, 则阴阳两极界面上Zn原子的扩散通量表达式分别如下:

(7) $\begin{matrix} J_{a n o d e} = J_{c h e m} + J_{e m} \end{matrix}$

(8) $\begin{matrix} J_{c a t h o d e} = J_{c h e m} - J_{e m} \end{matrix}$

其中, $\begin{matrix} J_{a n o d e} \end{matrix}$ 和 $\begin{matrix} J_{c a t h o d e} \end{matrix}$ 分别为流向阳极和阴极界面的Zn原子通量, $\begin{matrix} J_{c h e m} \end{matrix}$ 和 $\begin{matrix} J_{e m} \end{matrix}$ 分别为由化学势梯度和电迁移引起的Zn原子通量.

联立式(7)和(8)可得:

(9) $\begin{matrix} J_{c a t h o d e} - J_{a n o d e} = - 2 J_{e m} \end{matrix}$

因为在液-固电迁移过程中出现了反极性效应, 因此 $\begin{matrix} J_{c a t h o d e} - J_{a n o d e} \end{matrix}$ >0, 则J_em应为负值, 即J_em应与图7中的假设方向相反, 所以推导出Zn的有效电荷数Z^*在230 ℃是一个正值.

3 结论

(1) 回流焊后Ni/Sn-9Zn/Ni焊点两侧界面上均生成了较薄的Ni₅Zn₂₁ IMC层. 在液-固界面反应过程中(无电流) Ni/Sn-9Zn/Ni焊点两侧界面IMC逐渐由Ni₅Zn₂₁转变为[Ni₅Zn₂₁+(Ni, Zn)₃Sn₄]. 界面IMC类型的转变是由于反应过程中界面IMC不断生长变厚, 钎料中的Zn原子被大量消耗, 导致界面处的相平衡发生变化.

显示原图| 下载原图ZIP| 生成PPT

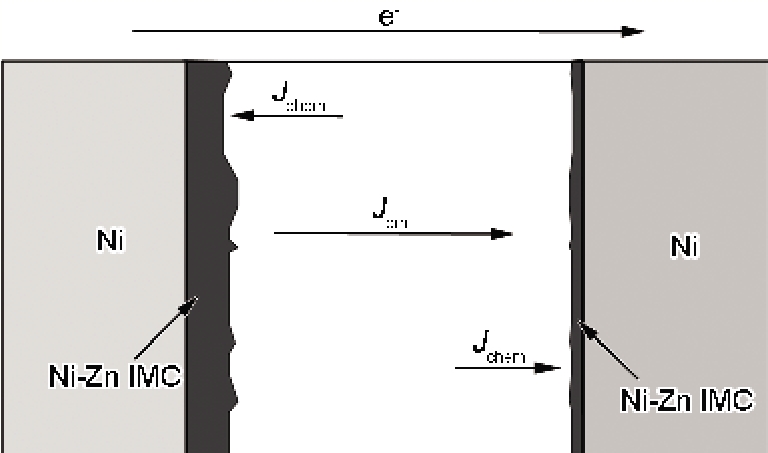

图7 Ni/Sn-9Zn/Ni焊点液-固电迁移过程中Zn原子的扩散通量示意图

Fig.7 Schematic of Zn fluxes in Ni/Sn- 9Zn/Ni interconnectundergoing L-S EM ( J_chem and J_em are the Zn atomic fluxes induced by chemical potential gradient and EM, respectively)

(2) Ni/Sn-9Zn/Ni焊点在液-固电迁移过程中出现了反极性效应, 即在电迁移过程中阴极界面IMC的厚度持续增加, 并一直高于阳极界面IMC的厚度. 反极性效应现象是由Zn原子在电子风力作用下向阴极定向迁移并参与界面反应生成IMC所致. 阴阳两极界面IMC的类型一直保持为Ni₅Zn₂₁类型, 并未发生IMC类型的转变. 这是由于在电子风力作用下, 阴极界面附近钎料中Zn原子的含量充足, Zn与Ni反应生成Ni₅Zn₂₁型IMC; 同时, 电子风力也阻碍了Zn原子向阳极界面的扩散, 从而抑制了阳极界面IMC的生长, 导致界面IMC较薄, 所以阳极界面也没有发生IMC类型的转变. 此外, 由于界面反应的消耗, 液-固电迁移8 h后, 钎料中Zn原子的浓度由初始的9% (质量分数)下降为最终的1.72% (质量分数).

(3) 在高温下, Zn原子的有效电荷数为正值是Ni/Sn-9Zn/Ni焊点在液-固电迁移过程中Zn原子向阴极定向迁移的根本原因, 这与固-固电迁移过程中背应力导致的Zn原子定向迁移有着本质区别.

参考文献

原文顺序

文献年度倒序

文中引用次数倒序

被引期刊影响因子

[1]	Hsiao H Y, Liu C M, Lin H W, Liu T C, Lu C L, Huang Y S, Chen C, Tu K N. Science, 2012; 336: 1007 [本文引用: 1]
[2]	Huang M L, Zhou S M, Chen L D. J Electron Mater, 2012; 41: 730 [本文引用: 1]
[3]	Chen C, Tong H M, Tu K N. Annu Rev Mater Res, 2010; 40: 531 [本文引用: 1]
[4]	Huang M L, Ye S, Zhao N. J Mater Res, 2012; 26: 3009 [本文引用: 1]
[5]	Blech I A, Meieran E S. Appl Phys Lett, 1967; 11: 263 [本文引用: 1]
[6]	Chen S W, Chen C M, Liu W C. J Electron Mater, 1998; 27: 1193 [本文引用: 1]
[7]	Chen C M, Chen S W. J Electron Mater, 1999; 28: 902. [本文引用: 1]
[8]	Gan H, Tu K N. In: Scott N ed., Proceedings IEEE 52nd Electronic Components and Technology Conference (ECTC 2002), San Diego: IEEE, 2002: 1206 [本文引用: 1]
[9]	Zhang X F, Guo J D, Shang J K. Scr Mater, 2007; 57: 513 [本文引用: 3]
[10]	Zhang X F, Guo J D, Shang J K. J Mater Res, 2008; 23: 3370 [本文引用: 1]
[11]	Huang M L, Zhou Q, Zhao N, Liu X Y. J Mater Sci, 2014; 49: 1755 [本文引用: 2]
[12]	Huang M L, Zhou Q, Zhao N, Zhang Z J. J Electron Mater, 2013; 42: 2975
[13]	Huang M L, Zhang Z J, Zhao N, Zhou Q. Scr Mater, 2013; 68: 853
[14]	Huang M L, Zhang Z J, Zhao N, Yang F. J Alloys Compd, 2014; doi: 10.1016/j.jallcom.2014.08.263 [本文引用: 2]
[15]	Liou W K, Yen Y W, Jao C C. J Electron Mater, 2009; 38: 2222 [本文引用: 1]
[16]	Wang C H, Chen H H. J Electron Mater, 2010; 39: 2375 [本文引用: 1]
[17]	Huntington H B, Grone A R. J Phys Chem Solids, 1961; 20: 76 [本文引用: 1]
[18]	Ho P S, Kwok T. Rep Prog Phys, 1989; 52: 301 [本文引用: 1]
[19]	Blech I A. J Appl Phys, 1976; 47: 1203 [本文引用: 1]
[20]	Tu K N. Phys Rev, 1992; 45B: 1409 [本文引用: 1]
[21]	Smolin M D, Frantsevich I N. Sov Phys-Sol, 1962; 3: 1536 [本文引用: 1]
