丁贤飞
DING Xianfei
中图分类号: TG260
通讯作者:
修回日期: 2015-03-3
网络出版日期: --
版权声明: 2015 《金属学报》编辑部 版权所有 2014, 金属学报编辑部。使用时，请务必标明出处。
基金资助:
作者简介:
丁贤飞, 男, 1980年生, 助理研究员
展开
摘要
利用SEM, OM和XRD等手段分析了HK40合金铸件铸造疏松形成原因, 并研究了添加微量B对HK40合金的凝固组织及疏松形成的影响. 结果表明: HK40合金铸件主要存在A和B 2种铸造疏松缺陷. A类疏松主要由于枝晶的快速生长并架桥联接导致架桥枝晶之间区域的补缩不足引起; B类疏松产生原因是相邻枝晶间区域生长的枝晶状M7C3型碳化物堵塞枝晶间补缩通道. B微合金化能降低HK40合金铸件较强的柱状晶生长趋势, 细化枝晶, 能抑制HK40合金A类铸造疏松缺陷的产生. 同时, B微合金化增加了HK40合金枝晶间共晶相的体积分数, 使枝晶间呈枝晶状M7C3型碳化物转变为层片状的M23C6型碳化物析出, 避免碳化物堵塞相邻枝晶间的补缩通道, 因而也减小了B类铸造疏松缺陷的形成倾向.
关键词：
Abstract
Casting microporosity defect is one of the important issues for as-cast HK40 alloys preparation, which is of great importance to application performance of the alloy castings. A comprehensive understanding of the mechanism on formation of the casting microporosity defect is still unclear for the alloys. In this work, the casting microporosity defect and influences of boron micro-alloying on the as-cast microstructures and microporosities in HK40 alloys castings were investigated by means of SEM, OM and XRD, etc.. The microstructures in the HK40 alloys with and without boron micro-alloying after quenching at high temperatures were also examined to check the solidification characteristic change attribute to boron addition. The results show that there are two types of casting microporosities in the castings. Type A is mainly caused by the rapid growth of dendrites and thus dendritic bridge connecting which lead to feeding shortages between the bridge dendrites. Type B is, however, resulted by the growth of M7C3 carbides in coarsened dendritic morphology which induce to the feeding channel blockage in adjacent interdendritic regions. Boron micro-alloying decreases the tendency of columnar grain formation and refines the dendrites in HK40 alloys which therefore suppresses the casting microporosity defect of type A. Additionally, boron micro-alloying not only increases the volume fraction of eutectic phases, but also changes the M7C3 carbides in dendritic morphology into the M23C6 carbides in lamellar morphology, which prevents the feeding channal blockage in adjacent interdendritic regions, thus reduces the casting microporosity defect of type B.
Keywords：
Fe-Cr-Ni基HK40合金具有优异的高温性能, 已成为钢铁、化工和热电行业的工业高温炉装置的关键制备材料[1-3]. 受材料的冶金特性的影响, 尽管HK40合金在铸造生产过程中不断调整工艺条件, 其铸件仍容易形成缩孔、疏松等铸造缺陷. 铸造缺陷的产生不仅极大地降低了此类铸件产品的生产合格率, 而且影响铸件的力学性能, 严重威胁合金铸件的服役安全, 成为HK40合金铸件长期以来未能解决的难题.
铸件内部出现缩孔、疏松等铸造缺陷主要是由结晶时的体积收缩引起的, 一般认为, 增加冷却速率、减小凝固温度区间(即固液两相区)有利于促进补缩过程, 从而降低铸造疏松的倾向性[4,5]. 对不同合金系的铸造研究表明, 微量B的加入能改变不同合金的热物性参数与凝固行为, 虽然会导致凝固温度区间增加, 但疏松倾向性反而大大减少, 这一现象引起了学者的广泛关注[6-9]. 朱耀宵等[10]对B与镍基铸造合金中疏松的关系研究结果显示, 高硼合金凝固时, 固体周围包了一层极高B含量的低熔点液体, 形成蜘蛛网状的补缩通道, 从而扩大了可补缩的温度区间, 减少了不能补缩的剩余液体含量. Coutsouradis等[11]对高硼低碳高温合金的研究表明, 高硼低碳高温合金由于消除了碳化物骨架对补缩通道的堵塞, 从而降低了疏松形成倾向性. 尽管近年来发展了很多具有良好铸造性能的含B合金, 但由于不同类型合金的凝固行为存在差异, 造成目前对B微合金化减小铸造疏松的机理仍不明确. 因此, 为了改善HK40合金的铸造疏松, 需要研究B微合金化对HK40合金铸造疏松的影响, 提高工业HK40合金铸件性能和合格率.
表1 铸态HK40系列合金的化学成分
Table 1 Chemical compositions of as-cast HK40 series alloys
| Alloy | Cr | Ni | C | Si | Mn | P | S | B | Fe |
|---|---|---|---|---|---|---|---|---|---|
| HK40 | 23.29 | 19.23 | 0.35 | 1.34 | 1.41 | 0.025 | 0.004 | 0 | Bal. |
| HK40-0.1B | 23.96 | 18.90 | 0.38 | - | - | - | - | 0.07 | Bal. |
| HK40-0.4B | 23.52 | 18.54 | 0.38 | - | - | - | - | 0.36 | Bal. |

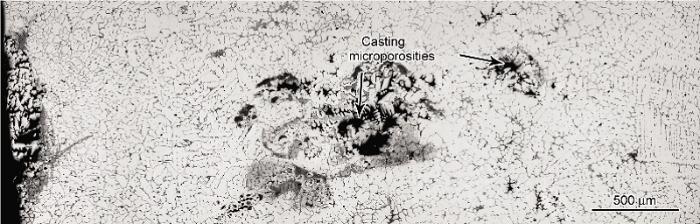

图1 HK40合金铸件中的典型铸造疏松显微组织的OM像
Fig.1 Typical OM image of casting microporosity in the HK40 alloy castings
本工作以Fe-Cr-Ni基的HK40合金为研究对象, 对工业生产的HK40合金铸件铸造疏松形成原因进行了研究, 并研究了添加微量B对HK40合金的凝固组织及疏松形成的影响. 研究结果对控制HK40合金铸造缺陷具有理论指导意义.
本研究中用于铸造缺陷分析的HK40合金铸件为静态砂型铸件. 用于铸态组织分析、等温淬火实验的样品由上述铸件与Fe-B合金(含B量为22%, 质量分数)通过WZG-2型真空感应炉在相同条件下重新熔炼并用金属模铸造后获得. 重熔后的HK40系列合金铸锭尺寸均为直径45 mm×100 mm. 铸锭的化学成分如表1所示. 用于铸锭显微组织分析和等温淬火实验的试样均在距铸锭底部约25 mm, 且距铸锭中心轴线与外表面1/2处截取. 尽管B微合金化的HK40系列合金铸锭中B元素的实测含量与名义成分之间存在一定的偏差, 但本文仍以HK40-0.1B和HK40-0.4B合金来命名.
为了确定合金的初熔温度以及析出相的析出温度范围, 对HK40系列铸态合金进行了等温淬火实验. 采用高温电阻炉将合金试样分别加热到1210, 1250和1290 ℃保温15 min后, 迅速打开炉门, 将试样快速推入水中淬火, 观察淬火后的显微组织.
图2 HK40合金铸件内部铸造疏松显微组织的SEM像
Fig.2 SEM images of the casting microporosities in HK40 alloy (a), and high magnified microstructures of type A (b) and type B (c) microporosities shown in Fig.2a
显微组织试样采用标准金相试样制备方法, 利用体积比为HNO3 : HCl : H2O=1 : 3: 3的王水溶液对样品进行化学侵蚀. 利用4XC型光学显微镜(OM)和SUPRA55场发射扫描电子显微镜(SEM)的二次电子(SE)和背散射电子(BSE)成像模式观察合金显微组织, 利用SEM自带的能谱仪(EDS)分析二次相的成分. 需要指出的是, BSE组织观察和EDS成分分析所用的试样均未经化学侵蚀.
采用90%CH3OH+10%HCl (体积分数)+1%酒石酸(质量分数)的混合溶液作为萃取液, 对合金中的二次相进行萃取. 使用稳压直流电源, 以不锈钢板为阴极, 需萃取的试样为阳极, 在电压为3.0 V的条件下进行萃取. 通过过滤装置将萃取粉末留在滤纸上, 烘干之后, 利用SEM的SE模式观察萃取相的三维形貌, 利用Rigaku 2500型X射线衍射仪(XRD)进行物相鉴定.
图3 HK40, HK40-0.1B和HK40-0.4B合金铸锭纵剖面显微组织的OM像
Fig.3 Longitudinal OM images of the cast ingots in HK40 (a), HK40-0.1B (b) and HK40-0.4B (c) alloys
图1为HK40合金铸件典型铸造疏松显微组织的OM像. 可以看出, 在铸件的外壁处及铸件内部均存在不同程度的疏松孔洞. 经测量, 外壁处的疏松仅存在于距离表面200 mm的范围内. 此类疏松可以利用后续的喷丸平整工艺去除, 对铸件质量不会产生显著影响, 因此本工作不再对其进行进一步的研究. 铸件内部的疏松孔洞主要在较粗大的等轴枝晶区域形成, 如图1中箭头所示. 这些粗大的枝晶在疏松孔洞处桥接, 形成“枝晶架桥”现象, 孔洞主要在桥接枝晶之间区域形成. 桥接的枝晶越粗大, 形成的疏松孔洞尺寸越大.
图2为HK40合金铸件内部铸造疏松显微组织的SEM像. 如图2a中箭头所示, 在铸件壁厚中间位置处存在A和B 2种不同形态的疏松孔洞. A型孔洞在枝晶间分布, 如图2b所示, 由露头的枝晶形成其粗糙的孔壁, 孔洞呈现凹面轮廓, 孔洞的外形与各枝晶的边界形貌一致, 具有典型的显微疏松特征. EDS分析发现, A型疏松孔洞的孔壁边缘还分布着一定数量的胞状或枝晶状碳化物. A型疏松孔洞的尺寸为10~100 mm. B型疏松孔洞在枝晶间共晶组织中分布, 如图2c所示, 形状为不规则的孔洞, 尺寸为3~10 mm.
图3所示为HK40, HK40-0.1B和HK40-0.4B合金铸锭纵剖面显微组织的OM像. 可以看出, 3种合金铸锭表层均为细小的等轴晶组织, 次外层为垂直于铸锭表面的柱状晶组织, 柱状晶层晶粒尺寸相差不大, 中心部为粗大的等轴晶组织. 图3a显示, 无B合金铸锭表现出很强的柱状晶生长趋势, 横向生长的柱状晶区域大且在轴线附近形成对接现象, 中央等轴晶区域位于铸锭的中下部且体积较小; 铸锭的中心缩孔疏松带长度约49 mm, 中心缩孔疏松比率(中心缩孔疏松带长度占铸锭总长度的比例)约为63%, 缩孔疏松带距离铸锭底部29 mm. 加入0.1%B后, 铸锭等轴晶区变宽, 中心缩孔疏松带长度缩短为44 mm, 中心缩孔疏松比率降为58%, 缩孔疏松带距离铸锭底部31 mm, 如图3b所示. 当B添加量为0.4%时, 铸锭等轴晶区进一步加宽, 中心缩孔疏松带长度只有25 mm, 中心缩孔疏松比率仅为32%, 缩孔疏松带距离铸锭底部52 mm, 如图3c所示. 可见, 微量B的加入提高了HK40合金铸锭等轴晶区的比例, 可增加补缩效果, 使铸锭的中心缩孔疏松带变窄并上移, 从而使中心缩孔疏松得到良好的改善, 提高了铸锭的可利用率.
图4 HK40, HK40-0.1B和HK40-0.4B合金铸锭显微组织的OM像
Fig.4 OM images of HK40 (a), HK40-0.1B (b) and HK40-0.4B (c) alloys
图5 HK40和HK40-0.4B铸态合金萃取相的XRD谱
Fig.5 XRD spectra of the extract phases in as-cast HK40 and HK40-0.4B alloys
图4为HK40, HK40-0.1B和HK40-0.4B合金铸锭显微组织的OM像. 可以看出, 3种铸态合金均呈枝晶状生长, 在枝晶间和晶界上分布着共晶组织. 随着B含量的增加, 枝晶平均间距明显减小, 枝晶逐渐细化, 共晶含量逐渐增多. 统计结果显示, HK40, HK40-0.1B和HK40-0.4B合金的枝晶平均间距分别为63, 42和32 mm, 共晶体积分数分别约为4.3%, 9.2%和16.1%.
图5为HK40和HK40-0.4B铸态合金萃取粉末的XRD谱. 可以看出, 不含B的HK40合金铸态组织萃取相中除少量g基体外, 第二相主要为M7C3型碳化物, 而HK40-0.4B铸态合金中的碳化物为M23C6型碳化物, 另外还含有一定量的M2B型硼化物.
图6所示为HK40, HK40-0.1B和HK40-0.4B铸态合金枝晶间显微组织的SEM-BSE像. 通过比较图6a和b可知, 0.1%B的加入, 使枝晶间的骨架状碳化物共晶发生粗化, 同时在碳化物的周围分布着极少量针条状的黑色衬度相. 当B的添加量为0.4%时, HK40合金中灰色衬度的碳化物呈网状分布, 针条状的黑色衬度相数量明显增加, 如图6c所示.
图6 HK40, HK40-0.1B和HK40-0.4B铸态合金枝晶间显微组织的SEM-BSE像
Fig.6 SEM-BSE images in interdendritic regions in the cast HK40 (a), HK40-0.1B (b) and HK40-0.4B (c) alloys
图7为HK40和HK40-0.4B铸态合金萃取后残留在基体上的萃取相的SEM像. 结合图5中XRD谱的结果表明, 不含B的HK40铸态合金枝晶间由呈枝晶或胞状生长的M7C3型碳化物组成; 而HK40-0.4B铸态合金枝晶间碳化物转变为层片状M23C6型碳化物, 同时还存在棒状的M2B型硼化物.
图7 HK40和HK40-0.4B合金相萃取后枝晶间析出相的SEM像
Fig.7 SEM images of the precipitated phases in interdendritic regions of the HK40 (a) and HK40-0.4B (b) alloys after phase extraction
图8 HK40和HK40-0.4B铸态合金在不同温度保温15 min淬火后的显微组织的OM像
Fig.8 OM images of quenched microstructures in HK40 (a, c, e) and HK40-0.4B (b, d, f) alloys after heated for 15 min at 1210 ℃ (a, b), 1250 ℃ (c, d) and 1290 ℃ (e, f)
图8为HK40和HK40-0.4B铸态合金在不同温度保温15 min淬火后的显微组织的OM像. 图8a显示, HK40合金在1210 ℃保温15 min后骨架状碳化物消失, 在残余骨架状碳化物的周围析出了大量细小的颗粒状碳化物, 这可能由于在高温下保温时, 发生了M7C3型碳化物向M23C6型碳化物的转变[12,13]. 在此温度条件下, HK40-0.4B合金中除了发生了碳化物的部分回溶外, 还有极少量的初熔, 如图8b所示. 根据图5中XRD谱结果及图7中各析出相的形貌, 可推断此时发生初熔的物质应为棒状的M2B型硼化物. 可见, 与M23C6型碳化物相比, M2B型硼化物的初熔温度更低. 图8c和d显示HK40和HK40-0.4B铸态合金在1250 ℃保温15 min后的淬火组织. 可以看出, HK40铸态合金中的碳化物大量回溶, 在未溶解的骨架状M7C3型碳化物的周围析出了大量细小颗粒状的M23C6型碳化物, 同时产生了少量的初熔. HK40-0.4B合金中出现了大量液体, 二次枝晶间的各液池相互孤立, 而一次枝晶间或晶界上的各液池仍通过毛细管道相互连通. 这些液体主要是由于低熔点的M2B型硼化物完全熔化, 使M23C6型碳化物溶入初熔液池造成的; 另外, 由于M2B型硼化物优先在晶界上分布, 所以晶界上形成的熔池更连续. 图8e和f为2种合金在1290 ℃保温15 min后淬火的显微组织. 可以看出, 1290 ℃保温15 min后, HK40和HK40-0.4B铸态合金中枝晶间或晶界均存在一定量的液相, HK40合金中的液相含量少且各毛细管不连通, 而HK40-0.4B合金中的液相含量多且各毛细管处于连通状态.
在冷凝过程中处于铸件某区域内的液体和其余液体完全隔离后, 这一区域液体由于冷凝时无从补缩, 从而导致缩孔和疏松的形成. 依据补缩不足产生的程度和温度区间, 疏松缺陷主要有A和B 2种形式, 如图2所示. 根据凝固原理, A型疏松是在单位体积内的残余液相相对较多时, 由于毛细管断开, 各个孤立的微液池无法补缩形成的. A型疏松引起补缩不足的区域较大, 在整个架桥枝晶之间的区域完全无液相补缩形成. B型疏松是在单位体积内的残余液相较少时, 在形成枝晶间低熔点相的过程中, 由于凝固体积收缩, 无法补缩形成的. B型疏松引起补缩不足的区域较小, 仅在相邻枝晶间部分区域内由于没有足够液相补缩而形成. B型疏松形成温度比A型疏松的形成温度低.
在同等铸造条件下, 铸件柱状晶的生长趋势与铸造缩孔疏松等形成倾向性具有密切的关系. 高永等[14]研究发现: 在冷却条件相同的情况下, 柱状晶生长趋势越强的合金, 其补缩扩张角较小, 容易形成疏松. 在铸造过程中壁厚方向温度梯度的作用下, 如果枝晶生长时所需要的过冷度较小, 其枝晶在择优生长方向上的生长速度较快, 从而导致铸件沿壁厚方向具有较强的柱状晶生长趋势. 图3a显示HK40合金具有极强的柱状晶生长趋势, 表明HK40合金枝晶在择优取向上具有很快的生长速度. 当HK40铸件壁厚较大或铸造冷却速率较低时, 位于铸件中部等轴晶区的粗大且无序的枝晶在某取向上仍能快速生长, 引发枝晶干快速联接和“枝晶架桥”现象, 导致联接枝晶之间的区域内补缩不足, 从而产生A型铸造疏松, 如图1和2a所示. 综合图4a, 7a和8a表明, HK40合金枝晶间共晶体积分数较低, 枝晶间区域较窄, 且在此区域内共晶碳化物M7C3呈粗大的枝晶状和胞状形貌生长, 因而在凝固后期, 枝晶间区域的碳化物会堵塞枝晶间补缩通道, 导致相邻枝晶间补缩不足, 是B型铸造疏松产生的主要原因.
作为铸造合金成分设计和优化的一种方法, B微合金化在不同的合金系中具有不同的作用[15-17]. 然而目前关于B微合金化对Fe-Cr-Ni基的合金铸造组织及缺陷的影响仍未见有报道. 如图3所示, 在相同铸造条件下, 微量B的加入明显减小了HK40合金铸锭缩孔体积, 使缩孔疏松带上移, 因此能增加HK40合金的补缩能力, 从而减小铸造缩孔疏松等缺陷产生的倾向.
本研究发现, 微量B的加入降低了铸锭柱状晶生长趋势(图3), 同时明显细化了枝晶, 特别是0.4%B的加入, 使平均枝晶间距降低约一半(图4), 从而有效地减少了“枝晶架桥”现象的发生, 降低了A型疏松形成倾向. 大量的研究[18-21]表明, B的添加能有效细化铸造合金显微组织. B细化显微组织主要有3种机制[22-24]: 凝固前沿B产生成分过冷, 提供凝固相形核核心和硼化物对固相的钉扎抑制长大. 成分过冷的产生主要是由于合金在凝固时溶质原子被排斥到熔液中, 在凝固前沿建立起溶质原子富积层. 当成分过冷增加到一定值后, 由于凝固前沿溶质富积程度的增加, 导致尺寸细小的M2B硼化物的析出, 析出的硼化物在熔体过冷的情况下成为凝固相的形核核心, 增加了形核率. 当B含量较小时, 合金凝固前沿B产生的附加过冷度很小, 只在最后凝固的枝晶间区域产生极少量的硼化物(图6b). 当B含量增加至0.4%时, 大量的针条状硼化物在初生相枝晶间区域分布(图6c), 这些硼化物能产生晶界钉扎, 有效抑制了枝晶的长大, 减小了枝晶的平均间距. 因此, B的添加通过细化HK40合金的枝晶(图4), 导致A型疏松形成倾向性降低.
合金铸造过程中晶体形核长大的动力学过冷度取决于铸造过程的冷却速率和成分过冷. 金属型铸造过程中, 铸锭周围区域由于温度梯度高, 凝固前沿过冷度主要取决于高冷却速率引起的固液过冷. 因此, 尽管添加了不同含量的B, HK40铸锭周围仍存在一定量的柱状晶区(图3). 铸锭内部由于冷却速率低, 固液过冷作用下降, 由于B的添加导致的成分过冷逐渐占据主要作用. B添加量越大, 成分过冷作用越明显, 柱状晶区越小. 成分过冷致使凝固前沿形成的硼化物抑制了枝晶在择优方向上的快速长大, 从而导致原来未添加B的铸锭柱状晶区域转变为等轴晶区域, 提高了铸锭等轴晶区的比例(图3).
另一方面, B的添加可以改变凝固过程中枝晶间液相的凝固特性, 从而直接对B型疏松的形成倾向产生影响. 首先, B微合金化明显增加了枝晶间共晶相的体积分数(图4), 在共晶碳化物形核及长大的前期, 增宽了相邻枝晶间的补缩通道. 再次, B微合金化能改变枝晶间碳化物的析出类型. 综合图5, 6和7表明, 0.4%B的加入抑制了高温时枝晶状M7C3型碳化物的析出, 使其在略低的温度时析出层片状的M23C6型碳化物, 因此B的添加可以避免固液相区析出的枝晶或胞状的粗大M7C3型碳化物堵塞相邻枝晶间的补缩通道. 同时, 0.4%B的加入降低了HK40合金的固相线温度和碳化物的溶解温度, 这就使得凝固过程中, 在较低的温度时加B合金相邻枝晶间的毛细管与微液池仍能保持连通, 扩大了可补缩的温度区间.
HK40合金中主要存在M23C6型和M7C3型2种碳化物, M23C6型比M7C3型更加稳定[25,26]. 添加B后, HK40合金中的碳化物由M7C3型向M23C6型转变, 其原因可能有以下2种. 首先, 从图7可以看出, 细小的针条状硼化物常出现在M23C6型碳化物的内部, 因而在枝晶间液相凝固过程中, 硼化物有可能提供M23C6型碳化物的形核核心, 导致M23C6型碳化物在硼化物的基础上沿特定方向生长, 从而形成层片状的M23C6型碳化物, 碳化物与硼化物的晶体学位向关系及相关的机理还需通过进一步的实验研究确定. 另一种可能是, B的添加使Cr等合金元素与之结合形成M2B硼化物, 减小了枝晶间碳化物形成元素的浓度, 减小了碳化物形核驱动力, 导致形核驱动力更小、热力学更稳定的M23C6型碳化物在枝晶间析出.
以上结果说明, B微合金化不仅可以细化枝晶, 减少了“枝晶架桥”现象的发生, 有效降低了A型疏松形成倾向; 同时还可以增加枝晶间低熔点相体积分数, 促进枝晶间粗大的M7C3型碳化物向层片状M23C6型碳化物转变, 增强枝晶间低熔点相形成过程中的液相补缩, 减小B型疏松形成倾向. 因此, B微合金化可以改变HK40合金凝固特性, 能有效减小铸造疏松形成的倾向性.
(1) HK40合金铸件主要存在A和B 2种铸造疏松缺陷, A类疏松在铸件内部粗大等轴晶区产生, 主要由于枝晶的快速生长并架桥联接导致架桥枝晶之间区域的补缩不足引起, B类疏松的产生原因是相邻枝晶间区域生长的M7C3碳化物会堵塞枝晶间补缩通道.
(2) B微合金化能降低HK40合金铸件较强的柱状晶生长趋势, 细化枝晶, 能减小HK40合金A类铸造疏松缺陷的产生.
(3) B微合金化增加了HK40合金枝晶间共晶相的体积分数, 使枝晶间枝晶状M7C3型碳化物转变为层片状的M23C6型碳化物析出, 避免碳化物堵塞相邻枝晶间的补缩通道, 因而减小了B类铸造疏松缺陷的形成倾向.
/
| 〈 |
|
〉 |
