基于微观偏析模型的连铸方坯内裂纹敏感性研究

窦坤¹, 卿家胜¹, 王雷¹, 张晓峰¹, 王宝¹^,², 刘青¹^,, 董洪标²

1 北京科技大学钢铁冶金新技术国家重点实验室, 北京100083
2 Department of Engineering, University of Leicester, Leicester, LE1 7RH, UK

RESEARCH ON INTERNAL CRACK SUSCEPTIBILITY OF CONTINUOUS-CASTING BLOOM BASED ON MICRO-SEGREGATION MODEL

DOU Kun¹, QING Jiasheng¹, WANG Lei¹, ZHANG Xiaofeng¹, WANG Bao¹^,², LIU Qing¹^,, DONG Hongbiao²

1 State Key Laboratory of Advanced Metallurgy, University of Science and Technology Beijing, Beijing 100083
2 Department of Engineering, University of Leicester, Leicester, LE1 7RH, UK

中图分类号: TG244.3

通讯作者: Correspondent: LIU Qing, professor, Tel: (010)82375255, E-mail: qliu@ustb.edu.cn

修回日期: 2014-06-17

网络出版日期: --

基金资助: * 国家自然科学基金项目51074023和钢铁冶金新技术国家重点实验室自主研发基金项目41602023资助

作者简介:

作者简介: 窦坤, 男, 1988年生, 博士生

展开

摘要

建立了YQ450NQR1钢连铸方坯的微观偏析模型, 研究了在不同冷却速率的凝固过程中钢中主要溶质元素C, Si, Mn, P和S的晶间偏析行为及其对固-液两相区特征温度, 即零强度温度(zero strength temperature, ZST), 零塑性温度(zero ductility temperature, ZDT)及黏滞性温度(liquid impenetrable temperature, LIT)的影响. 在此基础上定义了内裂纹敏感性指数(IICS), 并对YQ450NQR1钢连铸方坯内裂纹敏感性进行了表征. 结果表明: IICS值越趋近于1, 铸坯内裂纹敏感性越大. 此外, 还建立了描述IICS与冷却速率(C_R)关系的内裂纹敏感性模型, 并对其进行验证, 结果表明, 该模型能够定量描述非均匀冷却条件下YQ450NQR1钢连铸方坯的内裂纹敏感性.

关键词： 连铸方坯 ; 非均匀冷却 ; 微观偏析 ; 内裂纹敏感性

Abstract

The solidification and cooling of liquid steel in continuous casting process is a complicated non-equilibrium phenomenon. During steel solidification process, the micro-segregation of solute elements between liquid steel and solidified shell will vary with their temperature-dependent diffusion coefficients and equilibrium distribution coefficients. Due to non-uniform cooling pattern in the continuous casting process of steel blooms, the fluctuation of cooling rate in bloom will have a great influence on micro-segregation degree of the elements. The micro-segregation behavior of solute elements in steel solidification process is responsible for the variation of characteristic temperatures such as zero strength temperature (ZST), zero ductility temperature (ZDT) and liquid impenetrable temperature (LIT), which make up the brittle temperature range in steel solidification. During continuous casting process of steel, internal cracks created by thermal and mechanical deformation tend to occur in this range. To prevent the occurrence of these cracks in continuous casting bloom, it is essential to better understand about the internal crack susceptibility concerning micro-segregation behavior in the non-uniform cooling process. In this work, a micro-segregation analytical model for YQ450NQR1 steel continuous casting bloom is established to study the inter-dendritic segregation behavior of main solute elements C, Si, Mn, P and S at various cooling rates, the results show that P and S are more likely to segregate compared with C, Si and Mn and the increase of cooling rate weakens the micro-segregation degree of C, Si, Mn, P and S. Based on the micro-segregation model established above, ZST, ZDT and LIT for YQ450NQR1 steel are calculated and the influences of cooling rate on ZST, ZDT and LIT are analyzed. It reveals that ZST, ZDT and LIT of YQ450NQR1 steel bloom decrease accordingly with the increase of cooling rate. On this basis, the index of internal crack susceptibility (IICS) is defined to quantitatively characterize the internal crack susceptibility of the bloom. The results show that the internal crack susceptibility becomes larger while the IICS value approaches to 1. Furthermore, an internal crack susceptibility model is obtained concerning IICS and cooling rate (C_R) and the validation is performed to certify the model′s suitability in quantitatively predicting internal crack susceptibility of YQ450NQR1 steel continuous casting bloom in the non-uniform cooling process.

Keywords： continuous casting bloom ; non-uniform cooling ; micro-segregation ; internal crack susceptibility

PDF (1643KB) 元数据多维度评价相关文章收藏文章

本文引用格式导出 EndNote Ris Bibtex

窦坤, 卿家胜, 王雷, 张晓峰, 王宝, 刘青, 董洪标. 基于微观偏析模型的连铸方坯内裂纹敏感性研究[J]. , 2014, 50(12): 1505-1512 https://doi.org/10.11900/0412.1961.2014.00317

DOU Kun, QING Jiasheng, WANG Lei, ZHANG Xiaofeng, WANG Bao, LIU Qing, DONG Hongbiao. RESEARCH ON INTERNAL CRACK SUSCEPTIBILITY OF CONTINUOUS-CASTING BLOOM BASED ON MICRO-SEGREGATION MODEL[J]. 金属学报, 2014, 50(12): 1505-1512 https://doi.org/10.11900/0412.1961.2014.00317

作为最常见的连铸坯质量缺陷, 内裂纹对铸坯及成品的组织均匀性造成极大破坏. 其产生机理可描述为^[1-3]: 在二次冷却过程中带液芯的连铸坯凝固前沿所受拉应力超过其在凝固温度附近的强度时, 凝固前沿形成开裂并扩展. 从钢液凝固角度来看, 凝固前沿枝晶间的微观偏析是其形成内因. 铸坯凝固过程中, 在微观偏析的作用下凝固前沿柱状晶间易形成低熔点的液相薄膜, 减弱凝固前沿抗变形能力. 在此种情况下, 铸坯凝固前沿受到拉伸作用时极易沿柱状晶开裂从而形成内裂纹. 溶质元素的微观偏析对铸坯凝固前沿的零强度温度(ZST)和零塑性温度(ZDT)有着直接影响, 有研究^[4-7]表明, 铸坯内裂纹通常在此温度区间形成.

连铸坯在实际冷却过程中各部位的温度分布处于非均匀状态^[8-10]. 沿拉坯方向, 由于结晶器及二冷各段水量分配差异, 导致铸坯纵向温度非均匀分布; 在铸坯横向, 由于结晶器存在内部气隙及二冷区冷却效果的差异, 导致铸坯横向温度非均匀分布. 由此导致的连铸坯“纵-横”非均匀冷却使得铸坯各部位的冷却速率存在差异, 从而影响铸坯各部位溶质元素的微观偏析行为, 对内裂纹敏感性造成影响. 因此, 有必要针对铸坯溶质元素的微观偏析及其对内裂纹敏感性的影响进行研究.

本工作结合高强度耐候钢YQ450NQR1的连铸方坯建立微观偏析模型, 综合分析了在不同冷却速率的凝固过程中钢中主要溶质元素C, Si, Mn, P和S的微观偏析行为及其对ZST, ZDT以及黏滞性温度(LIT)的影响, 从微观偏析角度对连铸坯非均匀冷却过程中内裂纹敏感性进行了讨论.

1 偏析模型的建立

为了预测钢凝固过程中的微观偏析, 针对YQ450NQR1钢连铸坯凝固过程建立枝晶间溶质分布的解析模型, 对溶质浓度和固相率之间的关系进行定量描述, 对钢液凝固过程作以下假设: (1)液相完全扩散, 固相有限扩散; (2)固-液界面始终处于平衡状态; (3)固-液界面处的溶质平衡分配系数在整个凝固过程中始终为常数; (4)忽略形核过冷和钢液流动的影响.

结合以上假设, 建立如下偏析模型^[11,12]:

\begin{matrix} C_{L, i} = C_{0, i} {[1 - (1 - 2 α'_{i}^{} k_{i}) f_{s}]}^{(k_{i} - 1) / (1 - 2 α'_{i}^{} k_{i})} \end{matrix}

(1)

式中,

\begin{matrix} {\overset{'}{α}}_{i}^{} = α_{i} [1 - e x p (- \frac{1}{α_{i}})] - \frac{1}{2} e x p (- \frac{1}{2 α_{i}}) + 0.1 \end{matrix}

(2)

\begin{matrix} α_{i} = \frac{4 D_{S, i} t_{f}}{λ^{2}} \end{matrix}

(3)

\begin{matrix} t_{f} = (T_{L} - T_{S}) / C_{R} \end{matrix}

(4)

从式(1)~(4)可以看出, 上述模型中包含重要的凝固参数, 如二次枝晶间距、钢种固/液相线温度等. 其取值根据钢种成分的不同会有较大差异, 下文将分析确定YQ450NQR1钢连铸坯的相关凝固参数.

1.1 二次枝晶间距

二次枝晶间距主要受冷却条件和合金成分影响, Won和Thomas^[13]根据不同研究者在各种冷却速率和C含量条件下获得的实测数据, 通过拟合回归得出了二次枝晶间距的计算式:

\begin{matrix} λ = (169.1 - 720.9 w_{C}) C_{R}^{- 0.4935} (0 < w_{C} \leq 0.15) \end{matrix}

(5)

\begin{matrix} λ = 143.9 C_{R}^{- 0.3616} w_{C}^{0.5501 - 1.996 w_{C}} (w_{C} > 0.15) \end{matrix}

(6)

1.2 固、液相线温度

液相线温度由钢液的初始成分确定^[14]:

\begin{matrix} T_{L} = T_{P} - \sum_{i}^{} m_{i} C_{0, i} \end{matrix}

(7)

固-液界面处的温度可以根据该处液相的实际浓度计算得出:

\begin{matrix} T_{i n t} = T_{P} - \sum^{} m_{i} C_{L, i} \end{matrix}

(8)

当f_s=1时, 由式(8)计算所得T_int即为固相线温度.

1.3 铁素体(d-Fe)/奥氏体(g-Fe)凝固模式

显示原图| 下载原图ZIP| 生成PPT

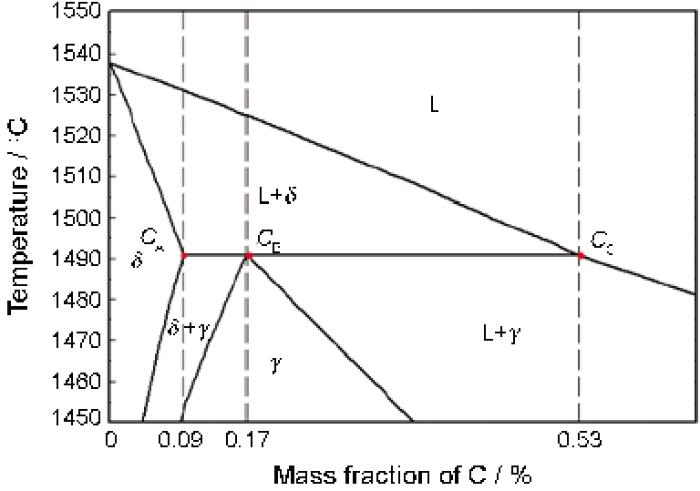

图1 Fe-C二元相图中的包晶凝固反应区^[15]

Fig.1 Peritectic reaction region in Fe-C binary phase diagram^[15]

如图1^[15]所示, 钢液凝固过程中存在bcc的d-Fe相和fcc的g-Fe相, 钢液中溶质元素在不同相中的凝固参数存在差异, 因此, 钢液的凝固模式决定着连铸坯溶质元素的微观偏析情况. 当钢中C含量高于0.53% (质量分数, 下同)或低于0.09%时, 钢液始终以单一方式进行凝固; 当C含量介于二者之间时, 钢液先以δ-Fe方式进行凝固; 直至残余液相中C含量超过0.53%时, 凝固模式转变为g-Fe方式. 由此可见, C含量介于0.09%~0.53%的钢在凝固过程中存在一个凝固模式转变点, 其对应的固相率通过下式^[16]求解:

\begin{matrix} f_{s, δ \to γ} = \frac{1}{1 - 2 α'_{C}^{} k_{C}} [1 - {(\frac{0.5}{C_{0, C}})}^{(1 - 2 α'_{C}^{} k_{C}) / (k_{C} - 1)}] \end{matrix}

(9)

在钢液凝固过程中, 当实际固相率超过 $\begin{matrix} f_{s, δ \to γ} \end{matrix}$ 时, 需设定各元素的虚拟初始成分, 以使按式(1)的g凝固方式计算时, 凝固方式转变点残余液相的成分等于采用实际初始成分按δ凝固方式计算出的凝固方式转变点的残余液相成分. 各元素的虚拟初始成分由下式^[16]计算得出.

\begin{matrix} C'_{0, i}^{} = C_{L, i}^{δ \to γ} {[1 - (1 - 2 α'_{i}^{} k_{i}) f_{s, δ \to γ}]}^{(1 - k_{i}) / (1 - 2 α'_{i}^{} k_{i})} \end{matrix}

(10)

式中, $\begin{matrix} α'_{i}^{} \end{matrix}$ 和 $\begin{matrix} k_{i} \end{matrix}$ 取g-Fe中的数据. 对于C元素, $\begin{matrix} C_{L, C}^{δ \to γ} \end{matrix}$ 为0.5%, 对于其他组元, $\begin{matrix} C_{L, i}^{δ \to γ} \end{matrix}$ 可以采用式(1)代入实际初始成分按照δ-Fe凝固方式计算得到. 钢中主要溶质元素在δ-Fe相和g-Fe相中的凝固参数见表1^[17].

表1 钢中主要溶质元素的凝固参数^[17]

Table 1 Solidification parameters of main solute elements in steel^[17]

Element	d-Fe			g-Fe
Element	D_S,_i / (m² $\begin{matrix} \cdot \end{matrix}$ s^-¹)	m_i / (℃ $\begin{matrix} \cdot \end{matrix}$ %^-¹)	k_i	D_S,_i / (m² $\begin{matrix} \cdot \end{matrix}$ s^-¹)	m_i / (℃ $\begin{matrix} \cdot \end{matrix}$ %^-¹)	k_i
C	7.9×10^-⁹	80	0.20	6.4×10^-¹⁰	60	0.35
Si	3.5×10^-¹¹	8	0.77	1.1×10^-¹²	8	0.52
Mn	4.0×10^-¹¹	5	0.75	4.2×10^-¹³	5	0.75
P	4.4×10^-¹¹	34	0.13	2.5×10^-¹²	34	0.06
S	1.6×10^-¹⁰	40	0.06	3.9×10^-¹¹	40	0.025

新窗口打开

2 偏析模型的验证

Matsumiya等^[18]结合微观偏析模型对钢种M1 (成分见表2)枝晶间的Mn和P偏析情况进行了预测, 在此基础上, 通过定向凝固实验得到该钢在0.045和0.25 ℃/s 2种冷却速率下的柱状晶结构, 运用计算机结合电子探针手段测得了枝晶间Mn和P的含量(质量分数, 下同). 将Mn和P的含量预测值与实测值进行对比验证, 结果见图2. 可以看出, 在冷却速率为0.045和0.25 ℃/s时, 微观偏析模型模拟计算结果与实测值吻合较好, 能够较准确地预测出凝固前沿残余液相中溶质元素的含量. 从表2可以看出, 文献[18]中实验用钢及本研究钢均为亚包晶钢且C含量相近, 该微观偏析模型可以运用于本研究.

表2 参考文献[18]中M1钢及本研究YQ450NQR1钢的化学成分

Table 2 Chemical compositions of M1 steel from reference [18] and YQ450NQR1 steel in this research

Steel	C	Si	Mn	P	S	Fe
M1	0.13	0.35	1.52	0.016	0.002	Bal.
YQ450NQR1	0.09~0.14	0.30~0.50	1.25~1.40	≤0.025	≤0.015	Bal.

新窗口打开

显示原图| 下载原图ZIP| 生成PPT

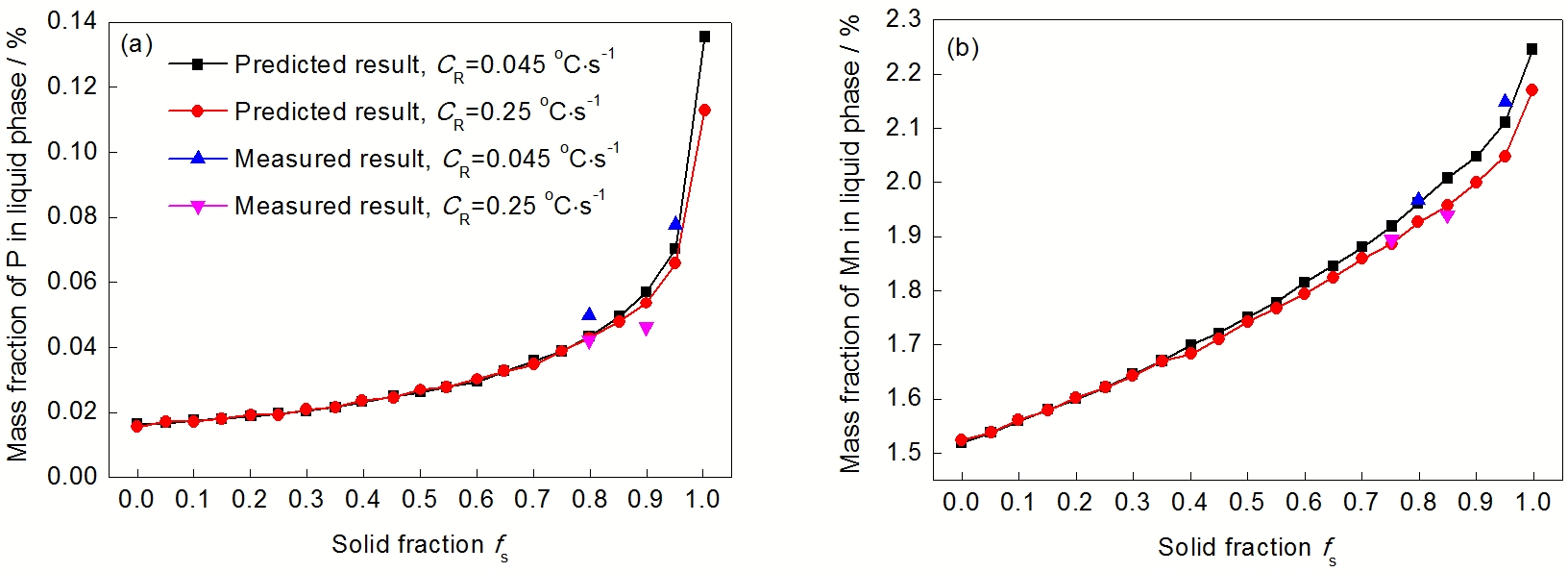

图2 液相中P和Mn偏析情况预测值与实验值^[18]对比

Fig.2 Comparison between predicted and measured^[18] results for P (a) and Mn (b) segregation (C_R—cooling rate)

3 模型求解与讨论

微观偏析模型的计算需预先确定连铸坯冷却速率. 本工作建立了YQ450NQR1钢方坯连铸过程的凝固传热数学模型^[19], 并对铸坯典型部位(铸坯中心、宽面与窄面中心、角部点)的冷却速率进行计算, 连铸相关工艺参数为: 铸坯横断面尺寸360 mm × 450 mm, 浇铸温度1550 ℃, 结晶器水量240 m³/h, 拉速0.5 m/min, 二冷比水量0.332 L/kg. 冷却速率变化规律如图3所示(图中冷速负值代表降温). 由图3计算结果可知, YQ450NQR1铸坯冷却过程典型位置的冷却速率波动范围为: 铸坯中心0.1~1.0 ℃/s, 窄面中心0.1~18.0 ℃/s, 宽面中心0.1~5.0 ℃/s, 铸坯角部0.1~14.5 ℃/s. 从以上计算结果中均匀取值, 选取冷速0.1, 2, 5, 10和15 ℃/s带入微观偏析模型进行计算, 具体流程见图4.

显示原图| 下载原图ZIP| 生成PPT

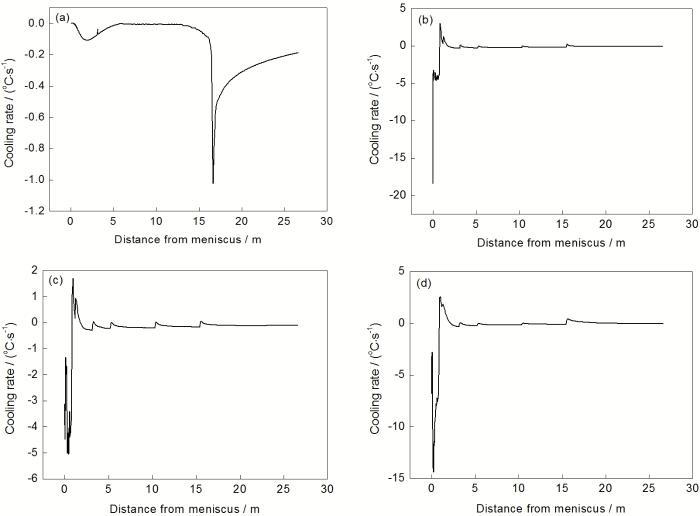

图3 YQ450NQR1钢方坯典型位置的冷却速率

Fig.3 Cooling rates of typical positions in YQ450NQR1 steel bloom (a) bloom center (b) center of narrow surface in bloom(c) center of wide surface in bloom (d) bloom corner

显示原图| 下载原图ZIP| 生成PPT

图4 微观偏析模型计算流程图

Fig.4 Calculation flowchart for micro-segregation model

3.1 凝固过程中主要溶质元素的微观偏析规律

为了研究钢液凝固过程中元素的微观偏析规律, 定义微观偏析度 $\begin{matrix} ε \end{matrix}$ 来表征溶质元素微观偏析程度:

\begin{matrix} ε = \frac{C_{L, i}}{C_{0, i}} \end{matrix}

(11)

当冷却速率为5 ℃/s时, YQ450NQR1钢方坯凝固冷却过程中溶质元素C, Si, Mn, P和S随凝固进程的微观偏析规律如图5所示. 可以看出, 当固相率在0~0.8区间内时, 各元素微观偏析程度极小, $\begin{matrix} ε \end{matrix}$ 近似等于1. 固相率大于0.8并继续增大时, 对于C, Si和Mn, $\begin{matrix} ε \end{matrix}$ 均略有增大, 其最大值不超过5; P和S的偏析程度显著增加. 对于P, 当固相率趋近于1.0时, $\begin{matrix} ε \end{matrix}$ 趋近于45; 对于S, 当固相率趋近于1.0时, $\begin{matrix} ε \end{matrix}$ 趋近于26. 由图5可以直观地了解到, P和S在铸坯凝固冷却过程中极易发生微观偏析.

显示原图| 下载原图ZIP| 生成PPT

图5 凝固过程中元素微观偏析规律

Fig.5 Variation of segregation in solidification process

3.2 连铸坯非均匀冷却对元素微观偏析的影响

结合YQ450NQR1钢连铸方坯典型部位的冷却速率计算结果, 通过微观偏析解析模型计算得到不同冷却速率下C, Si, Mn, P和S的微观偏析情况, 见图6. 可以看出, 连铸过程中不同的冷却速率对C, Si, Mn, P和S各元素微观偏析影响程度不同.

对于C, 钢液凝固过程中其微观偏析程度几乎不随冷却速率的变化而改变.

对于Si和Mn, 当固相率在0~0.6范围内变化时, 其各自微观偏析程度不随冷却速率的改变发生明显变化, 当固相率超过0.6并趋近于1时, 其各自微观偏析程度随着冷速的增加而减小. 以固相率为0.99时为例, 对于Si, 当冷速为15 ℃/s时, $\begin{matrix} ε \end{matrix}$ =1.92, 当冷速为0.1 ℃/s时, $\begin{matrix} ε \end{matrix}$ =2.11; 对于Mn, 当冷速为15 ℃/s时, $\begin{matrix} ε \end{matrix}$ =1.54, 冷速为0.1 ℃/s时, $\begin{matrix} ε \end{matrix}$ =1.62.

显示原图| 下载原图ZIP| 生成PPT

图6 冷却速率对溶质元素微观偏析的影响

Fig.6 Effects of cooling rate on micro-segregation of elements C (a), Si (b), Mn (c), P (d) and S (e)

对于易偏析元素P和S, 冷却速率对其各自微观偏析程度的影响主要体现在固相率趋近于1的区间内. 以固相率为0.99时为例, 对于P, 当冷速为15 ℃/s时, $\begin{matrix} ε \end{matrix}$ =32.09, 当冷速为0.1 ℃/s时, $\begin{matrix} ε \end{matrix}$ =47.13; 对于S, 当冷速为15 ℃/s时, $\begin{matrix} ε \end{matrix}$ =39.23, 冷速为0.1 ℃/s时, $\begin{matrix} ε \end{matrix}$ =61.25.

综合以上工作可知, P和S的偏析易导致铸坯凝固末端形成低熔点化合物, 最终导致裂纹源形成. 在连铸过程中应采用适当调整浸入式水口深度和拉坯速度以及施加电磁搅拌等措施来加强钢液流动, 减弱P和S的微观偏析, 以提高铸坯质量.

3.3 连铸坯非均匀冷却对内裂纹敏感性的影响

连铸坯在高温区有2个典型温度: ZST和ZDT. 当铸坯温度处于ZST和ZDT区间内时不具有塑性, 不过由于枝晶间搭桥形成网络, 开始具有一定的强度. 枝晶间残余液相的存在导致铸坯受到外力时晶间液相薄膜处产生应力集中而发生脆断, 因此该温度区间为脆性温度区. 研究^[20-23]表明, 将钢的脆性温度区视为ZST (f_s=0.75)与ZDT (f_s=1.0)组成的温度区间不准确, 为此引入了LIT (f_s=0.85), 以对该温度区进行细分, 将两相区分为填充区和裂纹区, 并将LIT定为界限温度. 在填充区(0.75≤f_s<0.85), 由于液相的及时填充抑制了裂纹的产生; 在裂纹区(0.85≤f_s≤1.0), 紧凑的树枝晶阻碍了液相的填充使得裂纹无法愈合成为脆性区. 本工作结合连铸坯非均匀冷却特征, 运用上文建立的微观偏析模型分别计算了不同冷速下的T_int随f_s的变化规律, 取f_s分别为0.75, 0.85和1.0时的T_int即为不同冷速下YQ450NQR1钢方坯对应的ZST, LIT和ZDT, 计算结果见图7.

显示原图| 下载原图ZIP| 生成PPT

图7 冷却速率对零强度温度、零塑性温度以及黏滞性温度的影响

Fig.7 Effects of cooling rate on zero strength temperature (ZST), zero ductility temperature (ZDT) and liquid impenetrable temperature (LIT)

由图7可知, 随着冷却速率的增加, YQ450NQR1连铸方坯ZST, ZDT和LIT均减小. 当冷却速率为0.05 ℃/s时, ZST, ZDT和LIT分别为1498.58, 1441.82和1485.45 ℃; 冷却速率增大至25 ℃/s时, ZST, ZDT和LIT分别为1498.21, 1416.90和1428.41 ℃. 通过以上计算分析, 本工作结合固-液两相区特征温度ZST, ZDT和LIT提出“内裂纹敏感性指数” (index of internal crack susceptibility, IICS), 通过分析不同冷却速率下的内裂纹敏感性指数可以定量化表征YQ450NQR1钢连铸方坯凝固冷却过程中的内裂纹敏感性. IICS用s表示, 其定义为:

显示原图| 下载原图ZIP| 生成PPT

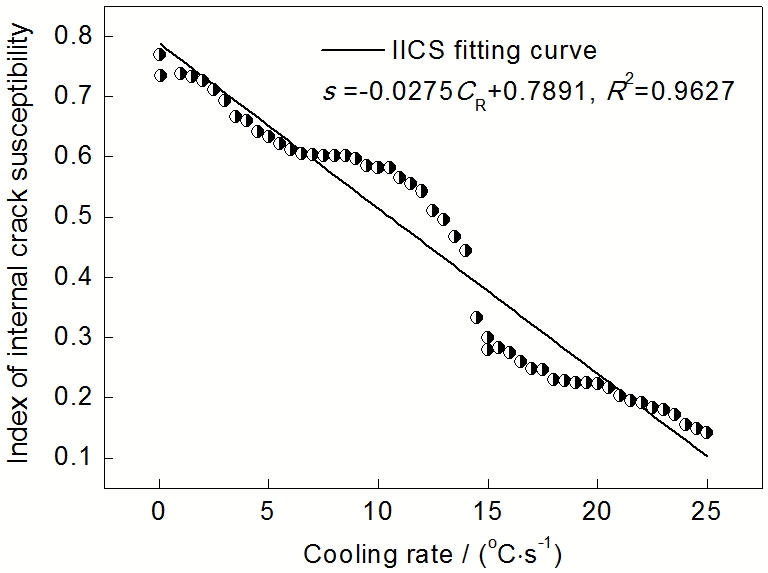

图8 冷却速率与内裂纹敏感性系数的拟合曲线

Fig.8 Fitting curve between cooling rate and index of internal crack susceptibility (IICS) s

\begin{matrix} s = \frac{|B - C|}{|A - C|} (0 < s < 1) \end{matrix}

(12)

式中, ZST, LIT和ZDT分别用A, B和C表示. 选取间隔为0.5 ℃/s, 从0.1~25 ℃/s的冷速范围取值, 共获得50个数据. 在此基础上, 通过确定不同冷速下的ZST, ZDT和LIT, 再对YQ450NQR1钢方坯内裂纹敏感性指数进行计算, 结果如图8所示. 由图8可知, 内裂纹敏感性指数越趋近1, 铸坯内裂纹敏感性越大. 对冷却速率C_R与s数据点进行拟合, 建立YQ450NQR1钢铸坯内裂纹敏感性模型, 表达式为: s=-0.0275C_R+0.7891, 用R²表征因变量s与自变量C_R的拟合程度, 式中R²=0.9627, R²越接近1说明拟合度越高. 该模型能够较好地定量化表征非均匀冷却条件下YQ450NQR1钢连铸方坯的内裂纹敏感性.

显示原图| 下载原图ZIP| 生成PPT

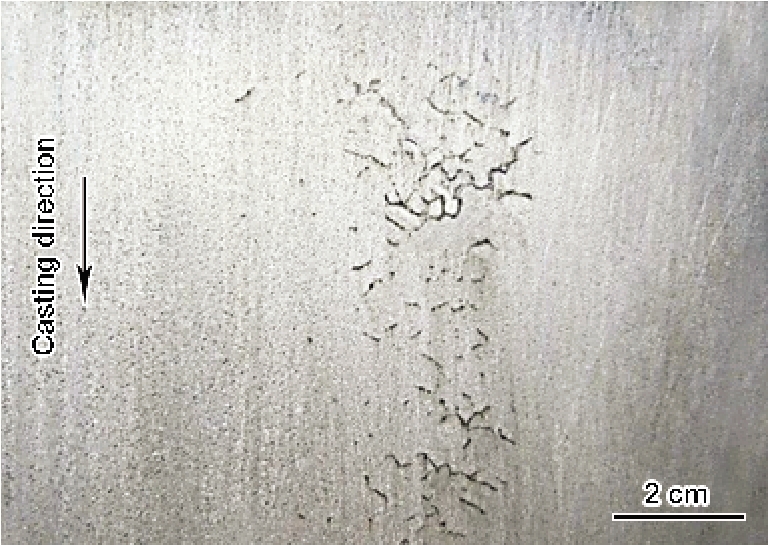

图9 铸坯纵向切片皮下裂纹形貌

Fig.9 Morphology of subcutaneous cracks in longitudinal sliced bloom

显示原图| 下载原图ZIP| 生成PPT

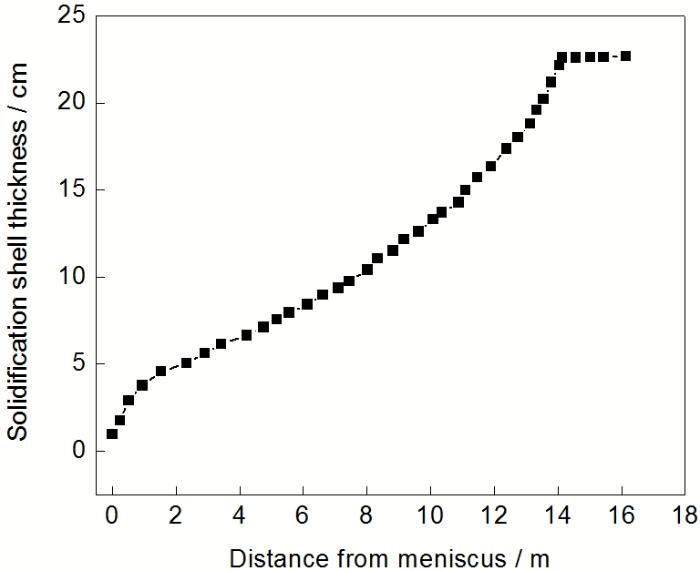

图10 铸坯凝固坯壳厚度随时间变化曲线

Fig.10 Evolution of bloom shell thickness with time

4 内裂纹敏感性模型的验证

为了验证内裂纹敏感性模型的准确性, 结合连铸凝固传热数学模型与实际连铸过程中的YQ450NQR1 钢连铸方坯试样, 运用连铸坯内裂纹敏感性模型对YQ450NQR1 钢连铸方坯裂纹部位敏感性指数进行计算.

显示原图| 下载原图ZIP| 生成PPT

图11 铸坯裂纹产生位置冷却速率变化曲线

Fig.11 Evolution of cooling rate in the crack location

由YQ450NQR1 钢连铸坯生产数据统计可知, 连铸坯裂纹产生位置较为固定, 多在内弧侧产生, 距离内弧表面约1.5~2 cm, 距离铸坯窄面约4~6 cm. 对YQ450NQR1 钢铸坯内弧取样并酸洗, 处理后的铸坯形貌见图9, 从图中可以明显观察到裂纹位置及其形貌.

结合铸坯凝固坯壳厚度随时间的变化曲线(图10)可知, YQ450NQR1 钢铸坯裂纹在距离弯月面约1.4 m处产生, 并随坯壳厚度的增加在一定范围内扩展. 然后将结晶器弯月面处钢液假设为沿拉坯方向移动的切片, 采用“移动切片法”^[24-26]对铸坯裂纹产生位置(内弧皮下2 cm, 距离铸坯窄面分别4, 5和6 cm)的冷却速率变化规律进行计算, 如图11所示. 可以看出, 凝固铸坯切片移动过程中, 当其移动到距弯月面约1.4 m时, 产生铸坯裂纹位置的冷却速率急剧降低至0.1 ℃/s, 结合图8可知, 此时裂纹产生位置的内裂纹敏感性指数超过0.7, 极易产生裂纹.

综合以上研究可知, 本工作建立的连铸坯内裂纹敏感性模型能够对铸坯凝固冷却过程中的内裂纹敏感性进行量化表征. 该工作进一步表明, 在实际连铸冷却过程中应适当控制连铸坯冷却速率, 以实现连铸坯均匀冷却, 降低铸坯裂纹敏感性.

5 结论

(1) YQ450NQR1钢连铸方坯凝固末期, P和S极易发生微观偏析, 且在固相率超过0.8时尤为明显. 与此相比, C, Si和Mn不易发生微观偏析.

(2) 铸坯非均匀冷却对C, Si, Mn, P和S各元素微观偏析影响程度不同. C的偏析程度几乎不随冷却速率变化; 对于Si和Mn, 当固相率超过0.6时, 偏析程度随着冷速增加而减小; 对于P和S, 冷速对其偏析的影响体现在凝固末期(f_s>0.9), 且冷速越大, 微观偏析程度越小.

(3) YQ450NQR1钢方坯连铸过程中, 冷却速率的增大会使固-液两相区特征温度ZDT, ZST和LIT减小, 影响铸坯内裂纹敏感性. 基于这一特征定义了内裂纹敏感性指数(IICS)来量化表征连铸坯内裂纹敏感性. IICS值越趋近1, 表明铸坯内裂纹敏感性越大.

(4) 对冷却速率C_R与内裂纹敏感性指数IICS进行拟合, 建立了连铸坯内裂纹敏感性模型, 并对模型进行了验证, 其关系式为: s=-0.0275C_R+0.7891, IICS与C_R的关系符合线性关系. 该拟合结果能够较好地定量化表征非均匀冷却条件下YQ450NQR1连铸方坯的内裂纹敏感性.

显示原图| 下载原图ZIP| 生成PPT

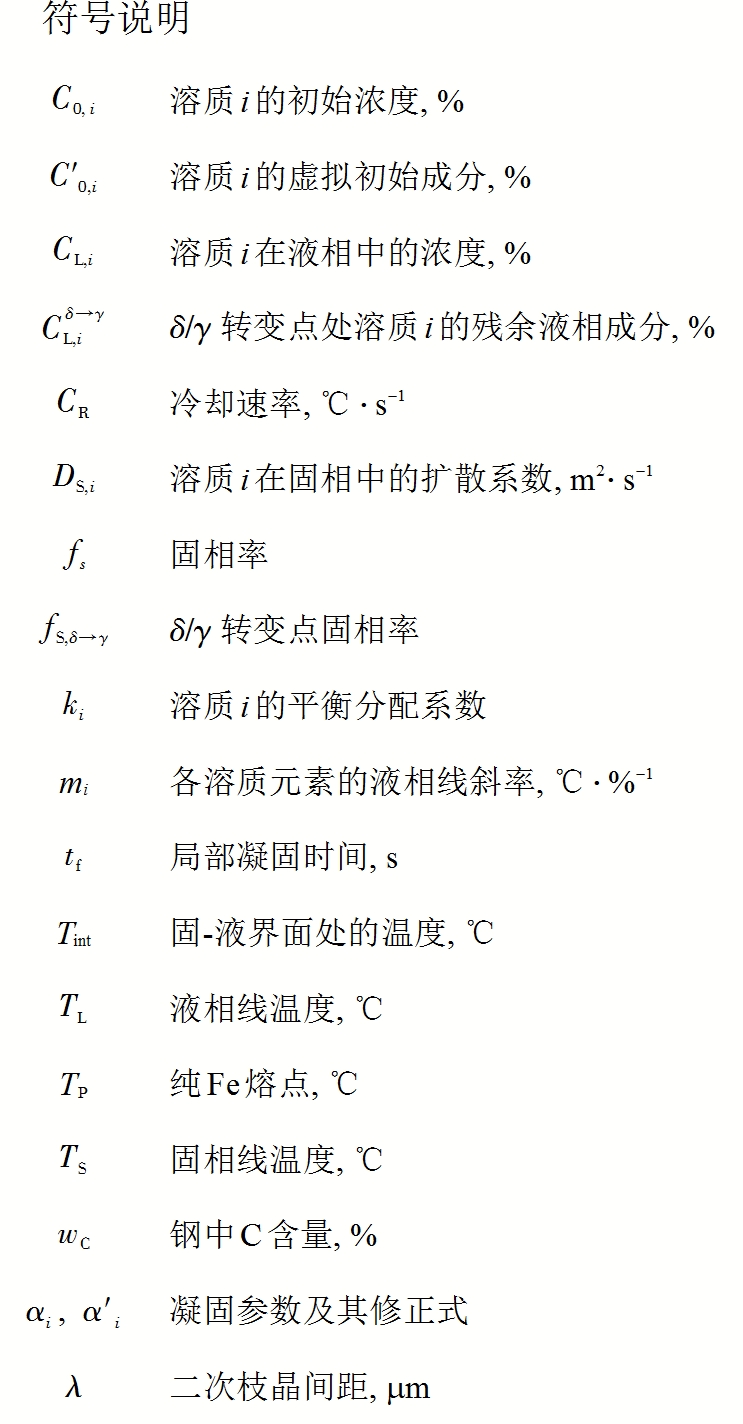

符号说明

参考文献

原文顺序

文献年度倒序

文中引用次数倒序

被引期刊影响因子

[1]	Cai K K. Quality Control of Continuous Casting Billet. Beijing: Metallurgical Industry Press, 2010: 90 [本文引用: 1] (蔡开科. 连铸坯质量控制. 北京: 冶金工业出版社, 2010: 90) [本文引用: 1]
[2]	Brimacombe J K, Sorimachi K. Metall Mater Trans, 1977; 8B: 489
[3]	Mintz B, Yue S, Jonas J J. Int Mater Rev, 1991; 36: 187 [本文引用: 1]
[4]	Liu Q, Zhang L Q, Wang L Z, Ding X Z, Cao L G, Qi Y G, Liu Y W. J Univ Sci Technol Beijing, 2006; 28: 133 [本文引用: 1] (刘青, 张立强, 王良周, 丁秀中, 曹立国, 齐永革, 刘彦伟. 北京科技大学学报, 2006; 28: 133) [本文引用: 1]
[5]	Himemiya T, Umeda T. ISIJ Int, 1998; 38: 730
[6]	Han Z Q, Cai K K. Acta Metall Sin, 2000; 36: 869 (韩志强, 蔡开科. 金属学报, 2000; 36: 869)
[7]	Luo H W, Karjalainen L P, Porter D A, Liimatainen H M, Zhang Y. ISIJ Int, 2002; 42: 273 [本文引用: 1]
[8]	El-Bealy M, Leskinen N, Fredrikson H. Ironmaking Steelmaking, 1995; 22: 246 [本文引用: 1]
[9]	Hardin R A, Liu K, Beckermann C, Kapoor A. Metall Mater Trans, 2003; 34B: 297
[10]	Wang X Y, Liu Q, Wang B. Ironmaking Steelmaking, 2011; 38: 552 [本文引用: 1]
[11]	Clyne T W, Kurz W. Metall Mater Trans, 1981; 12A: 965 [本文引用: 1]
[12]	Yaguchi H. Metall Mater Trans, 1986; 17A: 2080 [本文引用: 1]
[13]	Won Y M, Thomas B G. Metall Mater Trans, 2001; 32A: 1755 [本文引用: 1]
[14]	Clyne T W, Wolf M, Kurz W. Metall Mater Trans, 1982; 13B: 259 [本文引用: 1]
[15]	Dhindaw B K, Antonsson T, Fredriksson H, Tinoco J. Metall Mater Trans, 2004; 35A: 2869 [本文引用: 1]
[16]	Cornelissen M C M. Ironmaking Steelmaking, 1986; 13: 204 [本文引用: 2]
[17]	Liu Z Z, Wei J, Cai K K. ISIJ Int, 2002; 42: 958 [本文引用: 1]
[18]	Matsumiya T, Kajioka H, Mizoguchi S, Ueshima Y, Esaka H. Trans Iron Steel Inst Jpn, 1984; 24: 873 [本文引用: 1]
[19]	Liu Q, Wang L Z, Zhang L Q, Cao L G, Ding X Z, Liang M, Qi Y G. Int J Miner Metall Mater, 2008; 15: 17 [本文引用: 1]
[20]	Cai Z Z, Zhu M Y. Acta Metall Sin, 2009; 45: 949 [本文引用: 1] (蔡兆镇, 朱苗勇. 金属学报, 2009; 45: 949) [本文引用: 1]
[21]	Wang W L, Zhu M Y, Cai Z Z, Luo S, Ji C. Steel Res Int, 2012; 83: 1152
[22]	Cai Z Z, Zhu M Y. Foundry Technol, 2009; 11: 1396 (蔡兆镇, 朱苗勇. 铸造技术, 2009; 11: 1396)
[23]	Luo S, Zhu M Y, Ji C, Cai Z Z. Iron Steel, 2010; 45(6): 31 [本文引用: 1] (罗森, 朱苗勇, 祭程, 蔡兆镇. 钢铁, 2010; 45(6): 31) [本文引用: 1]
[24]	Jing C L, Wang X H, Jiang M. Steel Res Int, 2011; 82: 1173 [本文引用: 1]
[25]	Zhang Z X, Min Y, Jiang M F. J Northeastern Univ (Nat Sci Ed), 2010; 31: 966 (张志祥, 闵义, 姜茂发. 东北大学学报(自然科学版), 2010; 31: 966)
[26]	Yoon J K. ISIJ Int, 2008; 48: 879 [本文引用: 1]
