六重对称合金枝晶生长场变量扩散元胞自动机模型

汤思璠, 魏晶晶, 岳怡心, 李鹏宇, 姚曼, 王旭东

Field-Variable Diffusion Cellular Automaton Model for Dendritic Growth with Sixfold Symmetry Alloys

TANG Sifan, WEI Jingjing, YUE Yixin, LI Pengyu, YAO Man, WANG Xudong

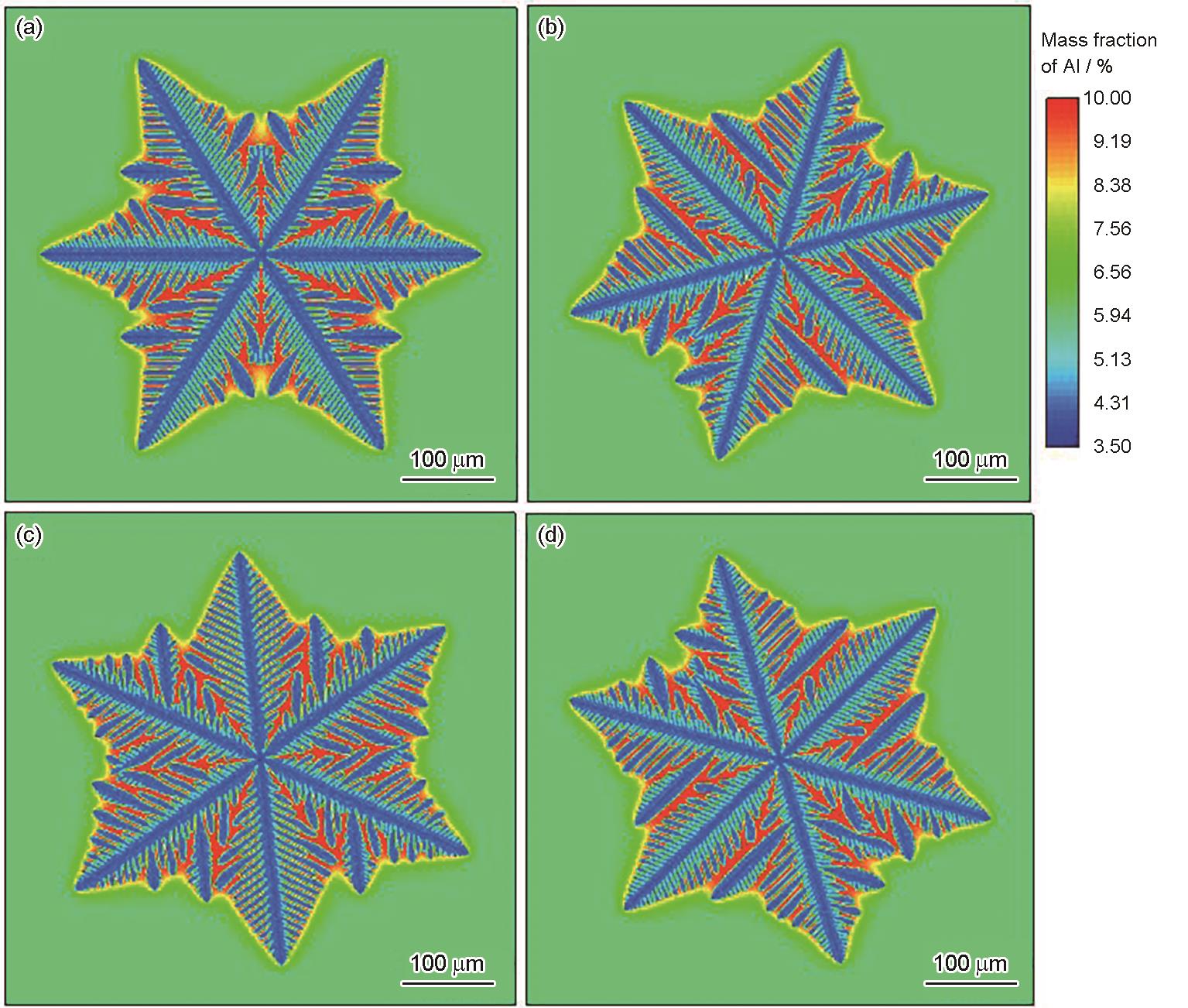

图4 不同择优取向的Mg-6%Al在凝固时间为0.455 s时的枝晶形貌

Fig.4 Simulated dendrites of Mg-6%Al alloy with different preferred orientations at the solidification time of 0.455 s (a) 0° (b) 15° (c) 36° (d) 45°
