MoNb改性FeCrAl不锈钢高温组织演变和力学性能

温冬辉, 姜贝贝, 王清, 李相伟, 张鹏, 张书彦

Microstructure Evolution at Elevated Temperature and Mechanical Properties of MoNb-Modified FeCrAl Stainless Steel

WEN Donghui, JIANG Beibei, WANG Qing, LI Xiangwei, ZHANG Peng, ZHANG Shuyan

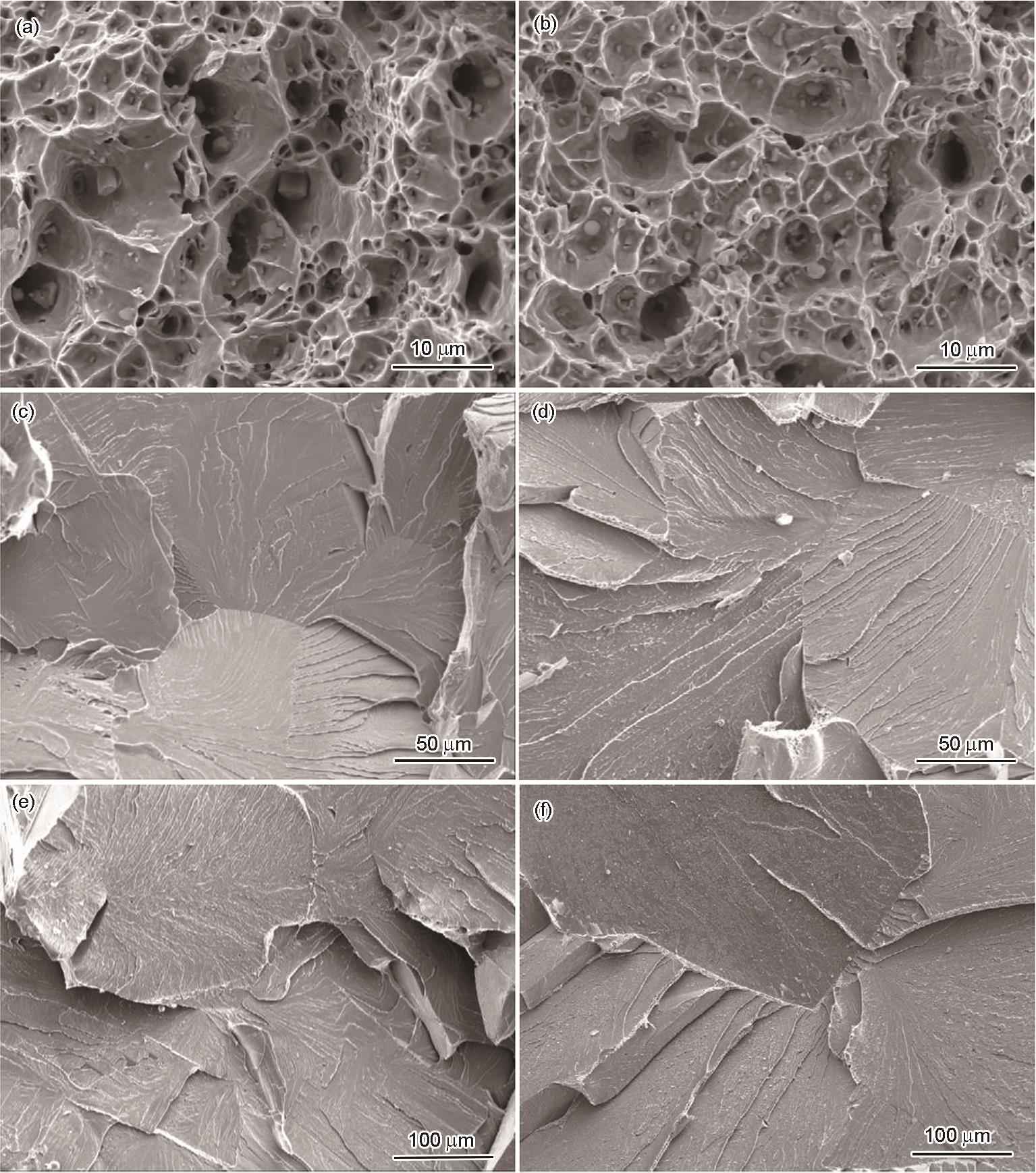

图12 800℃、24 h时效后的C35MN合金经过不同温度退火以及退火+再次时效处理后室温拉伸断口形貌的SEM像

Fig.12 SEM fracture images of the annealed and annealed + 800oC, 24 h re-aging alloys after 800oC, 24 h aging (a) 1000oC, 1 h (b) 1000oC, 1 h + 800oC, 24 h (c) 1100oC, 1 h (d) 1100oC, 1 h + 800oC, 24 h (e) 1200oC, 1 h (f) 1200oC, 1 h + 800oC, 24 h
