磁场与晶粒尺寸协同作用对马氏体形核及变体选择的影响
原家华, 张秋红, 王金亮, 王灵禺, 王晨充, 徐伟

Synergistic Effect of Magnetic Field and Grain Size on Martensite Nucleation and Variant Selection
YUAN Jiahua, ZHANG Qiuhong, WANG Jinliang, WANG Lingyu, WANG Chenchong, XU Wei

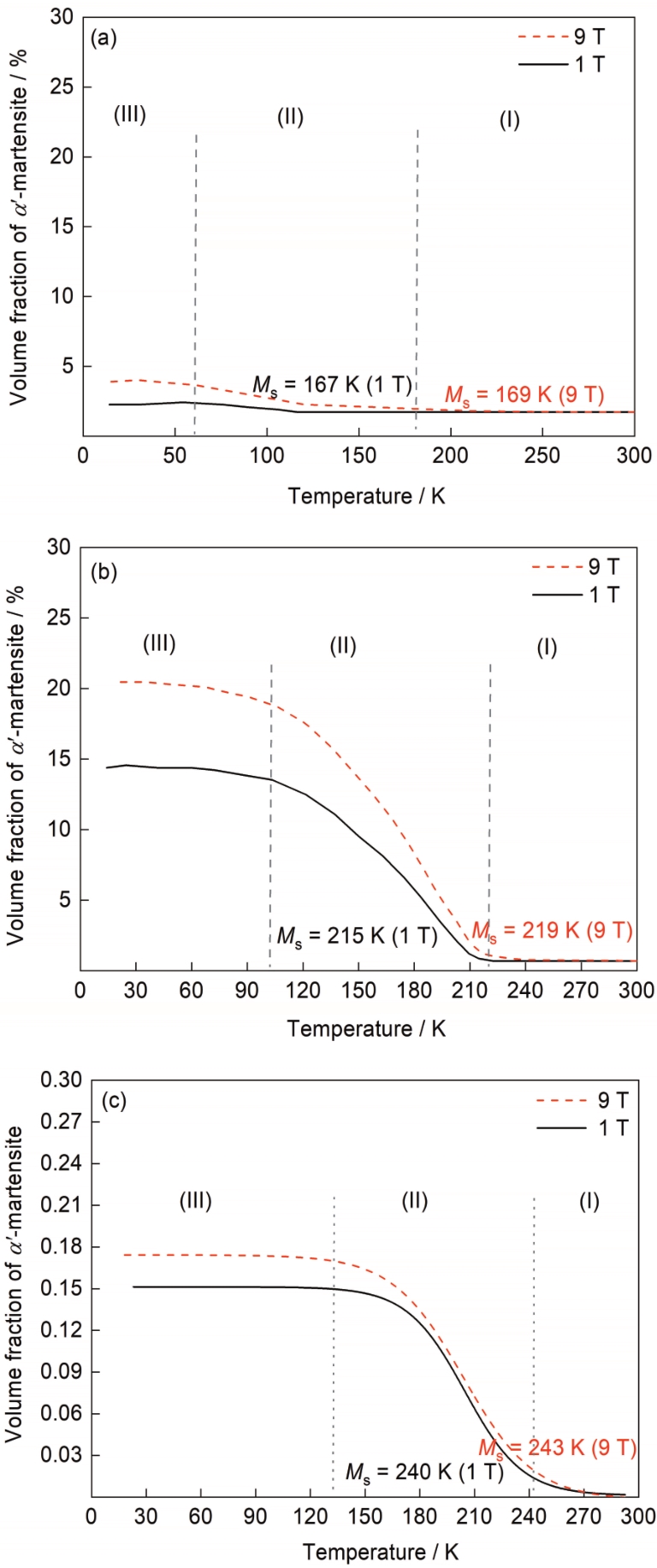

图2 在1和9 T磁场下不同晶粒尺寸SUS321不锈钢试样在降温过程中α′-马氏体的含量变化曲线
Fig.2 Variation curves of martensite content under 1 and 9 T magnetic fields of SUS321 stainless steel with different gain sizes during cooling
(a) 6.6 μm (b) 29.3 μm (c) 203 μm
