AZ31镁合金室温多道次压缩过程微观组织和织构演变的研究
Microstructure and Texture Evolution of AZ31 Mg Alloy Processed by Multi-Pass Compressing Under Room Temperature
通讯作者: 汪炳叔,bswang@fzu.edu.cn,主要从事镁合金塑性变形机理的研究
责任编辑: 毕淑娟
收稿日期: 2019-02-26 修回日期: 2019-05-13 网络出版日期: 2019-07-24
基金资助: |
|
Corresponding authors: WANG Bingshu, associate professor, Tel:
Received: 2019-02-26 Revised: 2019-05-13 Online: 2019-07-24
Fund supported: |
|
作者简介 About authors
邓丽萍,女,1986年生,副教授,博士
对AZ31镁合金在室温进行多道次压缩变形,利用EBSD技术研究其微观组织和织构演变,分析孪晶在细化晶粒和调控织构方面发挥的作用。结果表明:多道次压缩过程中的组织和织构演变主要受
关键词:
Mg alloy has hexagonal structure and exhibits poor workability at room temperature, which is attributed to the difficulty in activating a sufficient number of independent slips to accommodate the deformation. Twinning plays an important role in plastic deformation of Mg alloys during low and medium temperature to accommodate the imposed strain, especially the strain along the c-axis. Therefore, the microstructure and texture evolutions of AZ31 Mg alloy during multi-pass compressions at room temperature were investigated by EBSD technology. The results show that the microstructure and texture evolutions are mainly controlled by tension twinning during multi-pass compression. And the more the strain passes, the severer the texture transformation. The c-axes of the grains are almost rotated to the compression direction by tension twins. The twins generated during multi-directional compression can separate grains and then refine them. However, the de-twinning can rotate the grains back to the initial orientations, which is against the texture weakening. The Schmid law governs the characteristics of {10
Keywords:
本文引用格式
邓丽萍, 崔凯旋, 汪炳叔, 向红亮, 李强.
DENG Liping, CUI Kaixuan, WANG Bingshu, XIANG Hongliang, LI Qiang.
近年来,预变形[5,6,7]和多向变形[8,9,10,11,12,13,14,15,16,17]等方法通过改变加载方向来发挥孪生的作用引起了研究者的广泛关注。预变形主要是通过预变形引入{10
目前对室温下不同方向加载时,镁合金的孪晶如何调控织构和细化晶粒的系统研究还较少,预变形产生的孪晶组织在后续多向压缩时如何演变也缺乏定量的研究。因此,本工作设计了利于发生{10
1 实验方法
实验材料采用商用AZ31 (Mg-3%Al-1%Zn,质量分数)合金热轧退火板材。初始组织如图1a所示,大部分晶粒为等轴晶,平均晶粒尺寸约为30 μm,具有较强的(0001)基面织构(图1b)。试样通过线切割加工为边长为8 mm×8 mm×8 mm的正方体样品,三条边分别平行于轧板的法向(ND)、横向(TD)和轧向(RD)。在室温下利用Instron 1185万能力学试验机进行变方向多道次压缩实验,变形速率为12 mm/s。本工作选择的压缩路径为预变形利于{10

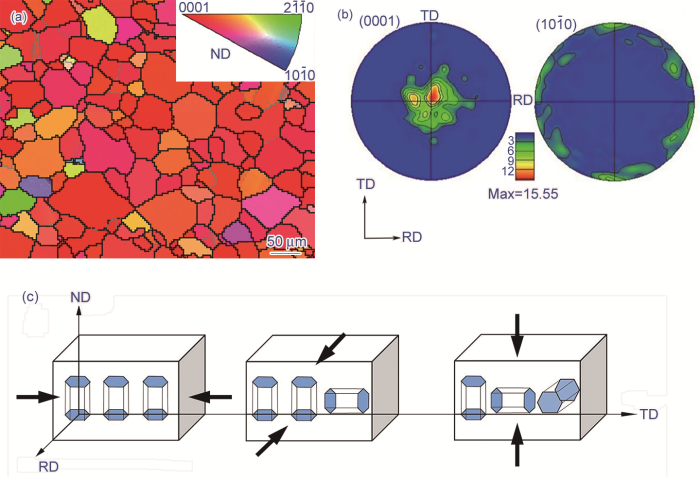

图1
图1
变形前AZ31镁合金板材的微观组织、织构及压缩试样取样示意图
Fig.1
Orientation map (a), and (0001), (10
Color online
2 实验结果与讨论
2.1 微观组织演变分析
沿TD3.0%-RD3.0%-ND3.1%路径压缩变形后样品的取向成像图和界面结构图如图2所示。红线表示{10
图2
图2
样品沿TD3.0%-RD3.0%-ND3.1%路径压缩的取向成像图和界面结构图
Fig.2
Orientation image maps (a, c, e) and boundary structure maps (b, d, f) for TD3.0% sample (a, b), TD3.0%-RD3.0% sample (c, d) and TD3.0%-RD3.0%-ND3.1% sample (e, f) (Insets show {0001} pole figures. The red lines indicate {10
Color online
第一道次沿TD压缩3.0%时,压缩方向与大部分晶粒c轴垂直,有利于发生{10
沿TD5.5%-RD5.0%-ND5.2%路径压缩的微观组织演变如图3所示。第一道次沿TD压缩5.5%时,如图3a和b所示,变形中产生的孪晶类型主要为{10
图3
图3
样品沿TD5.5%-RD5.0%-ND5.2%路径压缩的取向成像图和界面结构图
Fig.3
Orientation image maps (a, c, e) and boundary structure maps (b, d, f) for TD5.5% sample (a, b), TD5.5%-RD5.0% sample (c, d) and TD5.5%-RD5.0%-ND5.2% sample (e, f) (Insets show {0001} pole figures. The red lines indicate {10
Color online
表2 沿TD5.5%-RD5.0%-ND5.2%路径压缩各道次孪晶体积分数和单位面积孪晶界面长度
Table 2
Sample | Vt / % | L1 / μm-1 | L2/ μm-1 |
---|---|---|---|
TD5.5% | 68 | 0.2282 | 0.0396 |
TD5.5%-RD5.0% | 50 | 0.1759 | 0.0851 |
TD5.5%-RD5.0%-ND5.2% | 62 | 0.1383 | 0.1221 |
表1 沿TD3.0%-RD3.0%-ND3.1%路径压缩各道次孪晶体积分数、平均单位晶粒孪晶片层数和单位面积孪晶界面长度
Table 1
Sample | Vt / % | Nt | L1 / μm-1 | L2/ μm-1 |
---|---|---|---|---|
TD3.0% | 27 | 5.1 | 0.2303 | 0.0043 |
TD3.0%-RD3.0% | 21 | 6.7 | 0.3543 | 0.0454 |
TD3.0%-RD3.0%-ND3.1% | 30 | 4.1 | 0.1452 | 0.0073 |
2.2 织构演变分析
AZ31镁合金样品沿TD3.0%-RD3.0%-ND3.1%路径和TD5.5%-RD5.0%-ND5.2%路径压缩的织构演变如图4所示。对不同道次变形量的2条变形路径来说,第一道次沿TD压缩和第二道次沿RD压缩,都会激活一定量的拉伸孪晶,使得晶粒取向从ND转到TD和RD附近,从而实现弱化基面织构的目的。而第三道次沿ND压缩时,都会发生退孪晶现象,使得前面2次变形产生的孪晶又转回ND附近,重新形成较强的基面织构。

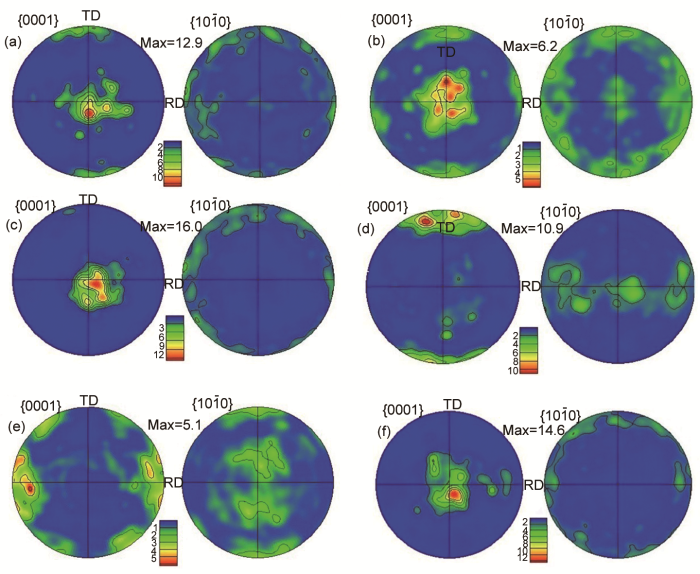

图4
图4
沿TD3.0%-RD3.0%-ND3.1%和TD5.5%-RD5.0%-ND5.2%路径压缩的织构演变
Fig.4
Texture evolution during multi-pass compression in TD3.0% sample (a), TD3.0%-RD3.0% sample (b), TD3.0%-RD3.0%-ND3.1% sample (c), TD5.5% sample (d), TD5.5%-RD5.0% sample (e) and TD5.5%-RD5.0%-ND5.2% sample (f)
Color online
道次变形量影响拉伸孪晶的产生量,从而控制织构演变。在TD5.5%-RD5.0%-ND5.2%路径中的第二道次压缩时,其初始的基面织构大部分都发生了孪生,初始基面织构明显弱化。从织构演变情况来看,退孪生的发生对变形量非常敏感,且易形成较强的基面织构,因此在设计变形路径时,利于发生退孪晶的道次变形量应尽量减少。
在变方向多道次变形过程中,镁合金的织构演变与变形过程中发生的{10

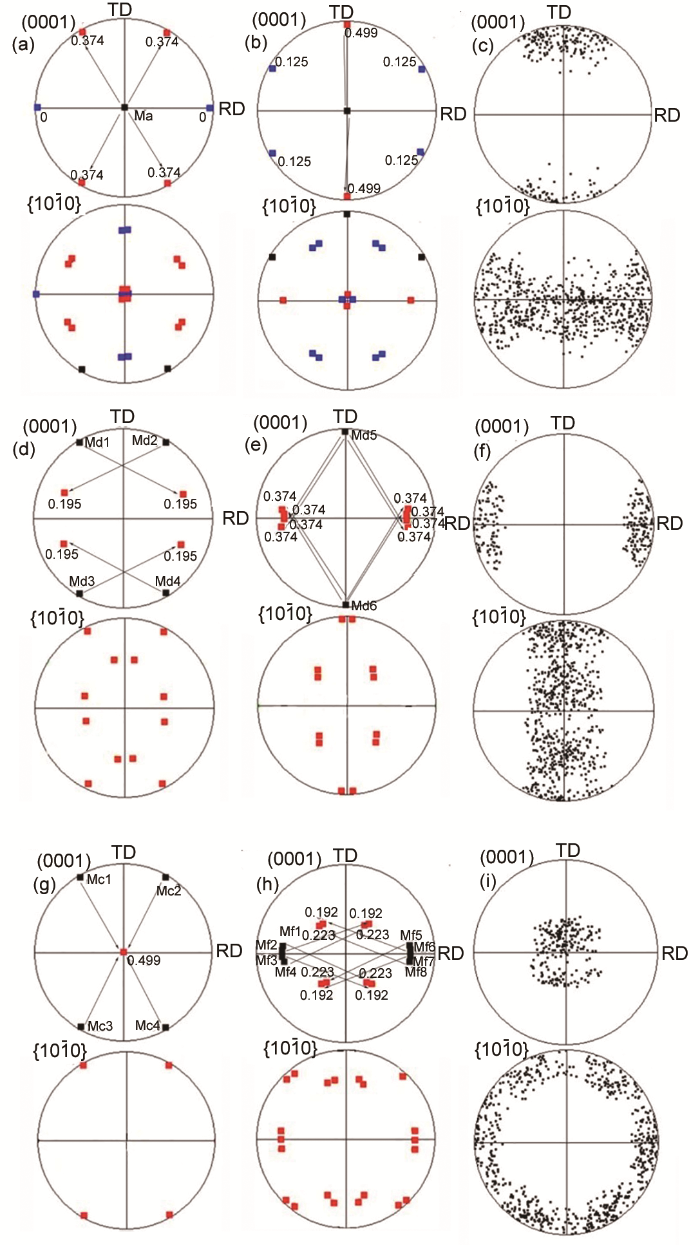

图5
图5
TD5.5%-RD5.0%-ND5.2%压缩过程中{10
Fig.5
Schmid factor analyses on {10
Color online
(a) the angle between a-axis and the compression direction in the basal plane is 30°, the matrix (Ma, black box) and six possible twin variants (red and blue boxes)
(b) the angle between a-axis and the compression direction in the basal plane is 0°, the matrix and six possible twin variants (red and blue boxes)
(c) the orientations of twinning variants with the highest Schmid factors in 1st compression
(d) the new twin orientations (red boxes) generated from the matrix (Md1~Md4, black boxes) in 2nd compression
(e) the new twin orientations (red boxes) generated from the matrix (Md5 and Md6) in 2nd compression
(f) the orientations of twinning variants with the highest Schmid factors in 2nd compression
(g) the new twin orientations (red boxes) generated from the matrix (Mc1~Mc4, black boxes) in 3rd compression
(h) the new twin orientations (red boxes) generated from the matrix (Mf1~Mf8, black boxes) in 3rd compression
(i) the orientations of twinning variants with the highest Schmid factors in 3rd compression
图5中红色的点表示具有最大孪生Schmid因子的孪晶变体取向。初始样品大部分晶粒的基面法向聚集在ND方向附近,而柱面相对随机分布。在分析中假设初始样品具有理想的基面织构,即压缩方向垂直于晶粒c轴,与(10
再沿RD方向第二次压缩时,分别以第一次沿TD方向压缩时产生的具有最大孪生Schmid因子的孪晶取向为新的基体取向。当以图5a的4个Schmid因子为0.374的取向为基体时,沿RD压缩后产生的孪晶变体中最大Schmid因子仅为0.195,如图5d所示;当以图5b的2个Schmid因子为0.499的取向为基体时,沿RD压缩后产生的孪晶变体中最大Schmid因子为0.374,如图5e所示;图5f为第二次压缩时根据实际发生孪生晶粒的基体取向计算出的孪生Schmid因子最大的孪生变体取向分布,与实际沿TD-RD压缩后的取向对比(图4e),孪生后的取向在RD方向附近分布基本相符合。而在实际的TD-RD样品中,仍有一部分晶粒残留在距TD方向30°左右的位置,这部分取向就是图5a的4个Schmid因子为0.374的取向,因其再次沿RD压缩时的Schmid因子相对较小(为0.195),孪生相对较难发生,所以这部分取向孪生的进程会被延缓。Park等[25]在镁合金的压缩过程中也发现了类似现象。在多道次压缩时,因分散了基体的取向,导致基体变形时,孪生的Schmid因子差异较大,部分基体优先发生孪生,而部分基体还保留原来的取向,从而有利于弱化织构。
第三次沿ND压缩后,新的取向主要由2部分构成。第一部分是由第二次沿RD方向压缩时残留的基体发生拉伸孪生而形成的,这些基体偏离TD方向约为30°,如图5b所示,因其孪生Schmid因子高达0.499,孪生后的取向转到ND方向上来,与样品最初始的取向一致,即发生了退孪生现象,如5g所示。第二部分是由沿RD方向压缩后因孪生形成的取向(图5e),再沿ND方向压缩时,这些取向又发生了拉伸孪生,形成了新的取向,如图5h所示。图5i为第三次压缩时根据实际发生孪生晶粒的基体取向计算出的孪生Schmid因子最大的孪生变体取向分布,与实际沿TD-RD-ND方向压缩变形后的取向基本相符,如图4f所示。由以上分析可知,孪生Schmid法则控制孪晶变体的选择,从而影响织构的演变。
2.3 道次变形量对变方向多道次压缩过程晶粒细化行为的影响
镁合金在变方向多道次压缩过程中发生孪生,不同道次产生的多向孪晶分割细化晶粒。而道次变形量会影响孪晶的激活量和孪晶片层的形貌,从而影响晶粒细化程度。
道次变形量较小时的晶粒细化行为如图6所示。晶粒第一道次沿TD压缩后在基体M中产生相互平行的TTD拉伸孪晶片层,分割细化晶粒;第二道次沿RD压缩时,在基体M中发生TRD1拉伸孪生,在上道次产生的TTD拉伸孪晶区域又产生片层很小的TRD2和TRD3 2种不同的拉伸孪生变体,多向孪晶片层的组合进一步分割细化晶粒;第三道次沿ND压缩时,部分TTD孪晶片层发生退孪生,片层面积减小,TRD3孪晶中产生很小的拉伸孪晶TND。

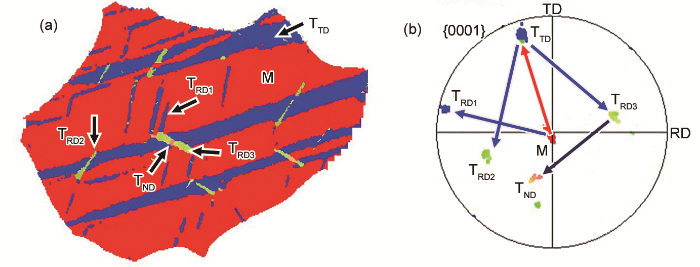

图6
图6
TD3.0%-RD3.0%-ND3.1%样品孪晶细化晶粒行为EBSD取向成像图和{0001}极图分析
Fig.6
Analyses of the twins refine grains with EBSD orientation mapping (a) and {0001} pole figure (b) (M— matrix, TTD—twin generated from M in 1st compression, TRD1—twin generated from M in 2nd compression, TRD2 and TRD3—twins generated from TTD in 2nd compression, TND—twin generated from TRD3 in 3rd compression)
Color online
道次变形量较大时的晶粒细化行为如图7所示。第一道次沿TD压缩时,由于变形量较大,基体M大部分发生孪生,产生TTD1和TTD2 2种孪晶变体,晶粒细化主要依靠少量残留的基体片层;第二道次沿RD压缩时,在残留基体中发生拉伸孪晶 TRD1,同时在上道次产生的TTD1孪晶区域产生2种拉伸孪生变体TRD2和TRD3,残留的基体片层和少量新生产的孪晶片层共同细化晶粒,如图7a和b所示;第三道次沿ND压缩时,前2道次产生的孪晶片层大部分区域发生退孪晶现象,取向又转回ND方向附近,与残留的基体片层合并,形成较大面积的片层;前两道次产生的孪晶小部分区域残留形成较细小片层分割细化晶粒,退孪晶的发生使得晶粒细化的效果明显减弱,如图7c和d所示。

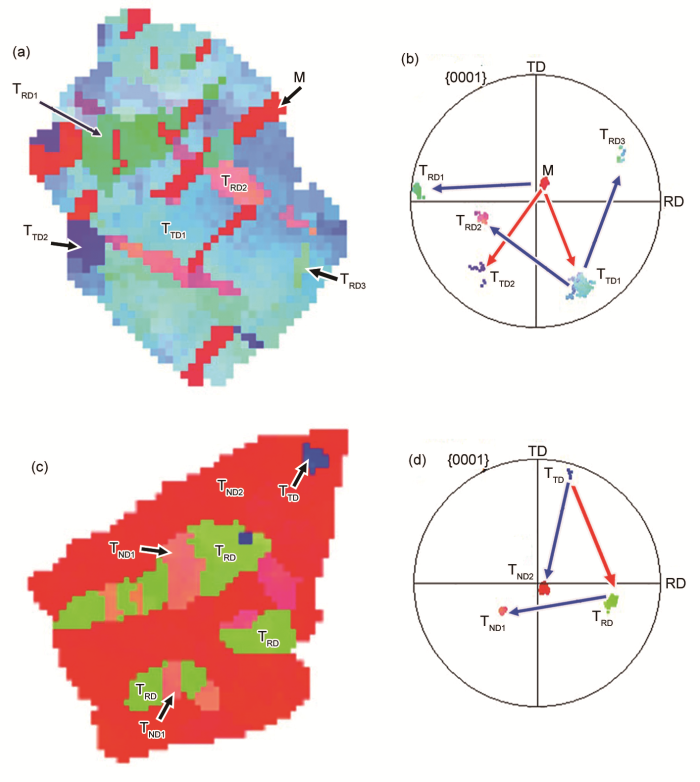

图7
图7
TD5.5%-RD5.0%和TD5.5%-RD5.0%-ND5.2%样品孪晶细化晶粒行为EBSD取向成像图和{0001}极图分析
Fig.7
Analyses of the twins refine grains with EBSD orientation mapping (a, c) and {0001} pole figures (b, d) of TD5.5%-RD5.0% (a, b) and TD5.5%-RD5.0%-ND5.2% (c, d) samples (TTD, TTD1 and TTD2—twins generated from M in 1st compression, TRD—twin generated from TTD in 2nd compression, TND1—twin generated from TRD in 3rd compression, TND2—twin generated from TTD in 3rd compression)
Color online
3 结论
(1) 变方向多道次压缩过程中的组织和织构演变主要受拉伸孪生影响,道次应变量越大,织构变化越明显,每道次压缩后,利于拉伸孪生的晶粒取向发生孪生转到压缩轴附近,从而弱化初始基面织构。残留的基体、预变形产生的孪晶与后续变形中产生的孪晶片层相互交叉,分割细化晶粒。而退孪晶的发生则不利于细化晶粒和弱化织构。
(2) 在多道次压缩过程中,孪生Schmid准则支配着变形中的{10
(3) 道次变形量会影响多道次变形过程每道次孪晶的激活量和孪晶片层的形貌,从而影响晶粒的细化程度。当道次变形量较小时,主要依靠各道次产生的多向孪晶片层相互交叉分割细化晶粒;当道次变形量较大时,主要依靠残留的基体片层、预变形孪晶区域新产生的孪晶和各道次孪晶变体相遇的界面来共同细化晶粒。
