地质处置低氧过渡期X65低碳钢腐蚀行为研究
Corrosion Behaivour of X65 Low Carbon Steel During Redox State Transition Process of High LevelNuclear Waste Disposal
通讯作者: 王俭秋,wangjianqiu@imr.ac.cn,主要从事核电关键材料的应力腐蚀研究
责任编辑: 李海兰
收稿日期: 2018-10-22 修回日期: 2019-04-11 网络出版日期: 2019-06-26
基金资助: |
|
Corresponding authors: WANG Jianqiu, professor, Tel:
Received: 2018-10-22 Revised: 2019-04-11 Online: 2019-06-26
Fund supported: |
|
作者简介 About authors
刘灿帅,男,1990年生,博士
利用实验室自行搭建的低氧手套箱电化学测试体系系统,长期监测X65低碳钢在模拟地质处置过渡期80 ℃低氧饱和膨润土中的电化学腐蚀行为,发现X65低碳钢的开路电位在150 d内逐渐降低,阻抗模逐渐增加,腐蚀类型从初期的点蚀转变为均匀腐蚀;利用SEM、EDS和μ−XRD表征了X65低碳钢腐蚀产物的形貌、元素组成和物相组成,发现腐蚀产物有颗粒状、片状、杆状和胞状4种类型,腐蚀产物中的元素均匀分布,产物物相由Fe3O4和α-Fe2O3组成;使用失重法测量X65低碳钢平均腐蚀速率,发现腐蚀速率(V)在150 d内逐渐从195.88 μm/a降低到20.58 μm/a,V随时间(t)的变化规律符合降幂函数关系式V=8.34t-0.88,腐蚀过程受扩散控制。
关键词:
Domestic and foreign researches on the corrosion behavior of low carbon steel canister in high level nuclear waste geological repositories focus on the initial aerobic stage and the later anaerobic stage, while few researches have been reported on the corrosion behavior during the disposal transition period. The long term electrochemical corrosion behavior of X65 low carbon steel in 80 ℃ Gaomiaozi bentonite saturated with anaerobic Beishan groundwater has been studied by electrochemical measurement system in anaerobic glovebox constructed independently. The results indicated that the open circuit potential of X65 low carbon steel decreased gradually during 150 d, while the electrochemical impedance of the corrosion film increased with immersion time. Pitting corrosion occurred at the beginning of immersion tests, and finally transformed into general corrosion. Morphologies, compositions, and phases of the corrosion film formed on the carbon steel surface were examined by SEM, EDS and μ−XRD. The results showed that the corrosion film was mainly composed of blocks, slices, rods and swellings. The elemental distribution in the corrosion film was uniform, and the phases were composed of magnetite and hematite. The average corrosion rates were detected by weight loss measurement, which decreased from 195.88 μm/a to 20.58 μm/a. The corrosion rates (V) followed a power function pattern V=8.34t-0.88, indicating that the film growth process was controlled by oxygen diffusion.
Keywords:
本文引用格式
刘灿帅, 田朝晖, 张志明, 王俭秋, 韩恩厚.
LIU Canshuai, TIAN Zhaohui, ZHANG Zhiming, WANG Jianqiu, HAN En-Hou.
根据《核电中长期发展规划》[1]要求,我国核电总装机容量到2020年将达到58000 MW,所有机组全寿期将产生83000 t重金属乏燃料及9600 m3高放废物玻璃固化体[1,2]。高放废物的安全处置问题已逐渐成为限制我国核电事业发展的突出问题之一。世界上大多数国家拟采用地质处置的方式处理高放废物,地质处置库以KBS-3为设计原型[3],基本设计思路如下:首先将高放废物玻璃固化体或乏燃料装入金属包装容器内,然后将其整体贮存于地下500 m左右的围岩中,在金属容器与围岩之间填充高压实缓冲/回填材料,最后封闭处置库。其中,金属储罐作为防止核素泄露的第一道“工程屏障”,其服役寿命长达100000 a[4]。

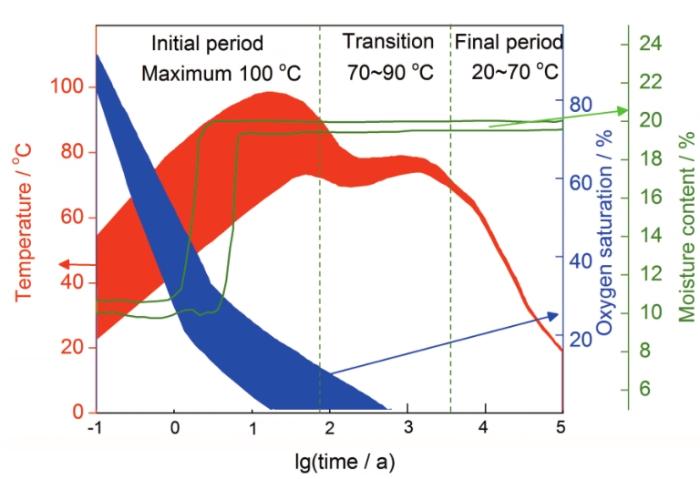

图1
图1
高放废物地质处置环境演变
Fig.1
The evolution of disposal environment in high level nuclear waste repository
在长期的地质处置过程中,金属储罐与缓冲材料界面处的环境条件将从初期高温、有氧、膨润土非饱和阶段向后期低温、无氧、膨润土饱和阶段过渡,且过渡的时间节点与放射性废物数量、储罐壁厚和膨润土干密度等工程参数密切相关。目前,我国地质处置库的工程参数尚未完全确定,本工作结合加拿大[5]、瑞典[6]和中国[7]科学家在70多种地质处置方式、储罐形状和放射性废物数量及燃耗的组合条件下得到的模拟结果(如图1所示),总结出花岗岩处置库中,低碳钢与膨润土界面处温度、氧含量和含水率在100000 a范围内的演变规律,该演变过程大致可以分为3个阶段:处置初期90 a内,储罐表面处于高温有氧膨润土非饱和状态;处置过渡期90~6000 a内,储罐表面处于高温低氧膨润土饱和状态;后期6000~100000 a内,储罐表面处于低温无氧膨润土饱和状态。
国外针对低碳钢在地质处置初期有氧状态和后期无氧状态下的腐蚀行为已经开展了大量研究工作。Honda等[8]测量了低碳钢在处置初期90 ℃有氧饱和膨润土中的腐蚀速率为10 μm/a,比无氧饱和膨润土中的腐蚀速率 (0.1~1 μm/a)[9,10,11]大1~2个数量级;Ahn等[12]、McCright等[13]和Smailos等[14,15,16,17]研究表明,低碳钢在不同温度有氧模拟地下水溶液中的腐蚀速率分布在10~531 μm/a,Smart等[18]和Johnson等[19]发现低碳钢在无氧模拟地下水溶液中的腐蚀速率,在浸泡初期介于10~30 μm/a,形成稳定氧化膜后<0.1 μm/a,由此可见,低碳钢在有氧模拟地下水溶液中的腐蚀速率比无氧溶液中的腐蚀速率大1~3个数量级。King[20]总结了在不同氧含量腐蚀介质中低碳钢及铸铁考古样品的腐蚀速率,同样发现,有氧腐蚀速率比无氧腐蚀速率大1~3个数量级。
国内针对地质处置环境中低碳钢腐蚀行为的研究主要集中在处置初期,郑珉等[21]在25 ℃有氧北山地下水中利用电化学技术拟合出低碳钢的腐蚀速率为90~870 μm/a,在饱和膨润土中拟合低碳钢的腐蚀速率约为580 μm/a。本课题组前期工作[22,23,24]测量了低碳钢在90 ℃有氧非饱和膨润土中的腐蚀速率为23~45 μm/a,与国外相关数据[8]具有良好的吻合性。但是,针对处置后期无氧环境中的低碳钢腐蚀行为研究较少,董俊华课题组[25,26,27,28]发现低碳钢在25 ℃无氧HCO3-溶液中主要生成FeCO3、Fe6(OH)12CO3和Fe2(OH)2CO3,而低碳钢在处置后期的无氧腐蚀速率未见报道。
本工作利用实验室自行搭建的低氧手套箱电化学测试系统,长期监测X65低碳钢在模拟地质处置过渡期低氧饱和膨润土中的电化学腐蚀行为,并通过扫描电子显微镜(SEM)、能量散射谱(EDS)、微区X射线衍射(μ−XRD)、失重法等测试技术分别表征了低碳钢腐蚀产物的形貌、元素组成、物相组成和腐蚀速率。旨在结合在线电化学监测和离线取样分析2种实验手段,综合分析X65低碳钢在地质处置低氧过渡期的腐蚀行为。
1 实验方法
1.1 实验材料

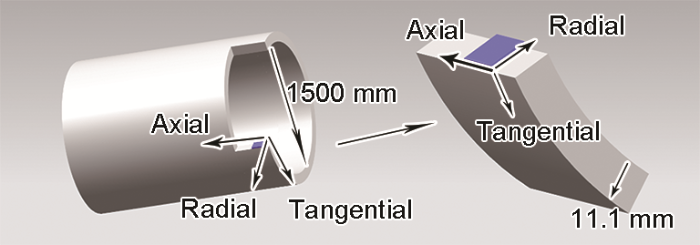

本实验所用碳钢材料均为控轧/控冷(TMCP) X65低碳钢,其化学成分(质量分数,%)为:C 0.065,Si 0.14,Mn 1.58,P 0.008,S 0.002,Al 0.04,Cr 0.22,Ni 0.01,Cu 0.02,V 0.05,Ti 0.015,Nb 0.063,Ca 0.003,Fe余量。从1500 mm (内径)×11.1 mm (壁厚)的管材上垂直于轧制方向(切向),利用线切割截取10 mm×10 mm×1 mm的片状低碳钢样品,如图2所示。然后使用SiC砂纸逐步打磨至2000号,并用2.5 μm金刚石抛光膏机械抛光至镜面备用。
图2
本工作所用腐蚀介质为模拟北山地下水和内蒙古高庙子膨润土按质量比1∶1均匀混合的饱和膨润土,其中模拟北山地下水由0.034 mol/L NaCl、0.002 mol/L NaHCO3、0.01 mol/L Na2SO4和去离子水组成,内蒙古高庙子膨润土物质组成(质量分数,%)为:SiO2 71.42,Al2O3 17.14,MgO 3.12,Na2O 2.45,Fe2O3 2.46,K2O 1.87,CaO 1.21,TiO2 0.23,Cr2O3 0.04,P2O5 0.06。饱和膨润土pH值约为8.23。
1.2 低氧手套箱电化学测试系统
针对低碳钢在低氧饱和膨润土中的电化学腐蚀行为研究,实验室自主搭建了低氧手套箱电化学测试系统。该系统主要由电解池、低氧手套箱、低氧水罐和电化学工作站4部分组成。其中电解池是该测试系统的主体,如图3所示,电解池使用X65低碳钢工作电极和纯Pt参比电极组成双电极体系,工作电极使用环氧树脂封装,测试面用2.5 μm金刚石抛光膏机械抛光至镜面后用酒精清洗,纯Pt参比电极的绝对电位使用Ag/AgCl电极校正。低氧手套箱在实验前对化学药品、膨润土等固体粉末进行48 h静置除氧,为电解池提供低氧环境。低氧水罐在实验前使用99.999%高纯N2除氧6 h,为电解池提供氧含量<10-5 g/L的低氧去离子水。Gamry Reference 600电化学工作站用于测试双电极体系的电化学信号。随着低碳钢腐蚀反应的进行,低氧手套箱中的氧含量进一步降低至无氧状态,由此模拟地质处置过渡期的氧含量变化。

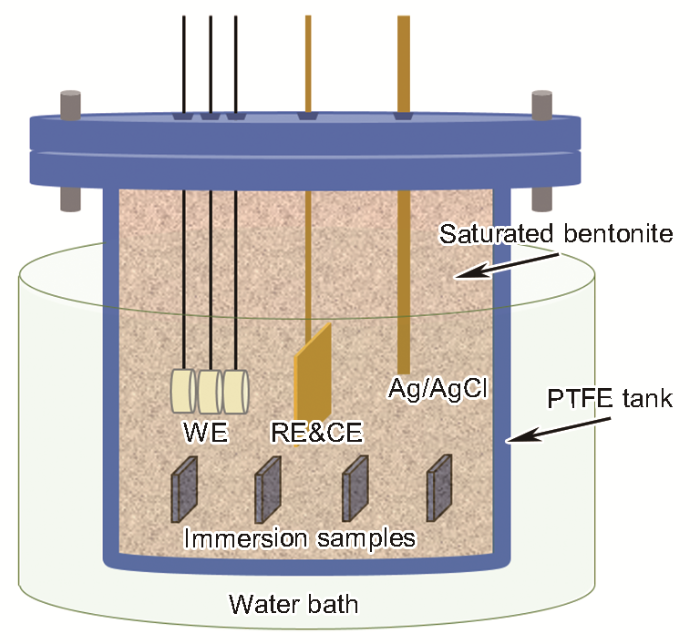

图3
图3
双电极体系电解池示意图
Fig.3
Schematic of two-electrode electrolytic cell (WE—working electrode, RE—reference electrode, CE—counter electrode, PTFE—polytetrafluoroethylene)
1.3 电化学测试
实验中电解池组装完成后使用80 ℃恒温水浴保温,分别在开始1、5、10、20、40、60、80、100、120和150 d后利用电化学工作站监测低碳钢样品的开路电位(OCP)和电化学阻抗谱(EIS),其中开路电位测量持续3600 s,EIS测量使用10 mV的电位激励,频率范围在10-2~105 Hz,每组实验测量3个平行样品。实验开始阶段使用Ag/AgCl参比电极校正纯Pt电极电位为0.27 VSHE,则工作电极的绝对电位等于测量值加上0.27 V。
1.4 氧化膜分析
电化学测试的同时,在电解池中放置浸泡样品,样品打磨、清洗、干燥后,在表面局部区域沉积Au颗粒,标记腐蚀前的原始样品表面,分别浸泡10、50、100、150 d后,使用XL30 SEM观察腐蚀产物表面及截面形貌;使用Octane SDD EDS分析腐蚀产物表面及截面的化学成分;使用BL15U1线站μ−XRD表征腐蚀产物物相,其中X射线能量18 keV,束斑2 μm×2 μm;使用HSC热力学软件计算80 ℃温度下的Fe-H2O系电位(E)-pH图,Fe3+和Fe2+的浓度为10-6、10-4、10-2、100 mol/L;最后使用失重法测定其均匀腐蚀速率,化学清洗试剂由500 mL浓盐酸、3.5 g C6H12N4和500 mL去离子水组成。
2 实验结果与讨论
2.1 自腐蚀电位与物相变化的关系

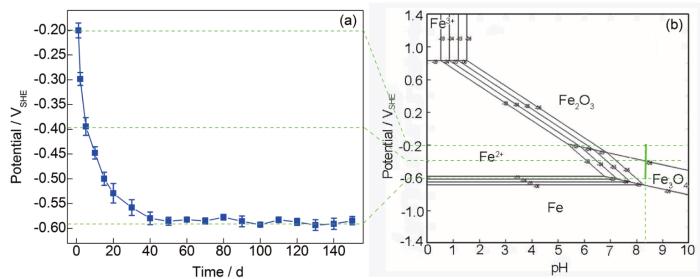

图4
图4
X65低碳钢在80 ℃低氧饱和膨润土中开路电位(OCP)随时间变化规律及80 ℃时Fe-H2O系E-pH图
Fig.4
Open circuit potential (OCP) variation tendency with time of X65 low carbon steel in anoxic saturated bentonite (a) and E-pH diagram of Fe-H2O system (b) at 80 ℃ (E—electrochemical potential)
将实测的自腐蚀电位和pH与该E-pH图对比,结果表明,低碳钢在前10 d内处于Fe2O3对应的稳定区间,在10~150 d处于Fe3O4稳定区间,由此推测腐蚀产物物相在实验过程中可能从Fe2O3向Fe3O4转变。与90 ℃高氧状态下电化学测量结果[23]相比,此处低碳钢自腐蚀电位处于更低水平,且电位降低速率更快,证实了低氧手套箱体系的除氧功能。
由于低氧环境中腐蚀产物膜较薄,无法使用常规X射线衍射的方法确定其物相组成,本实验利用束斑2 μm×2 μm的聚焦X射线在腐蚀10、50、100和150 d后的样品截面处进行微区衍射。如图5所示,腐蚀产物均由Fe3O4和α-Fe2O3组成,随着反应时间的延长,α-Fe2O3对应峰位强度逐渐减弱,证实了腐蚀产物从Fe2O3向Fe3O4转变。

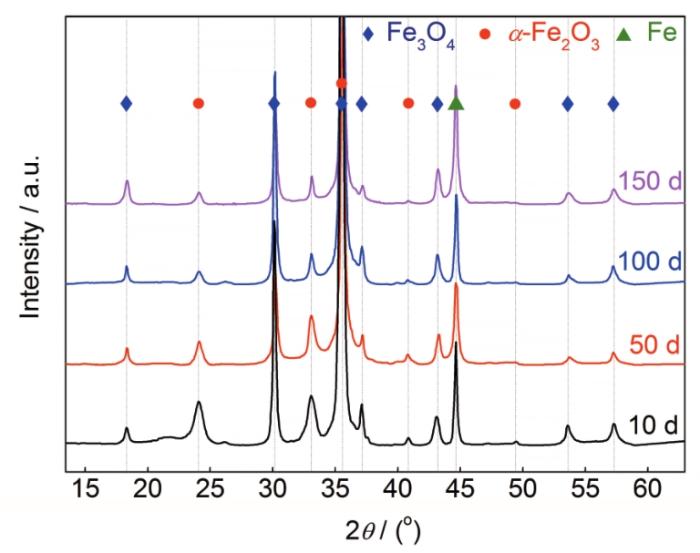

图5
图5
X65低碳钢在80 ℃ 低氧饱和膨润土中腐蚀产物微区X射线衍射分析
Fig.5
μ-XRD spectra of corrosion products formed on X65 low carbon steel immersed in anoxic saturated bentonite at 80 ℃ for different time
2.2 EIS分析与腐蚀类型转变

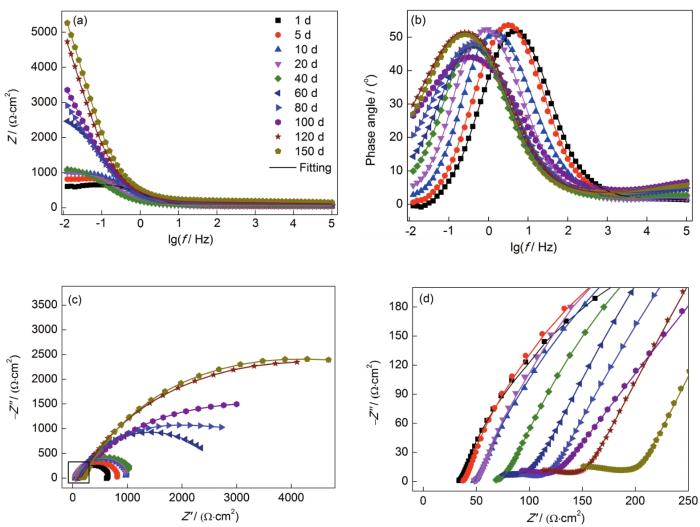

图6
图6
X65低碳钢在80 ℃低氧饱和膨润土中浸泡不同时间后的EIS
Fig.6
EIS recorded on X65 low carbon steel in anoxic saturated bentonite at 80 ℃ for different time (Z—impedance, Z'—impedance real part, Z''—impedance imaginary part)
(a) Z−frequency plots (b) Bode plots (c) Nyquist plots (d) enlarged Nyquist plots in high frequency
图7
图7

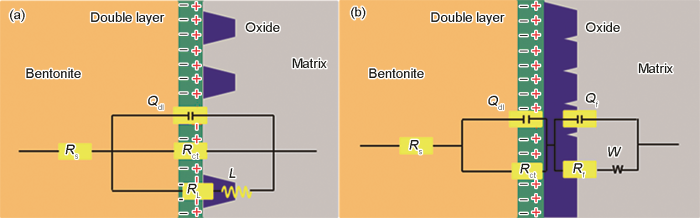

X65低碳钢在80 ℃低氧饱和膨润土中EIS等效电路与物理模型
Fig.7
Equivalent circuit and physical model of EIS recorded on X65 low carbon steel in anoxic saturated bentonite at 80 ℃ for 1~40 d (a) and 60~150 d (b) (Rs—corrosion media resistance, Rct—charge transfer resistance, RL—localized corrosion resistance, Rf—film resistance, L—inductance, Qdl—constant phase angle element of electric double layer, Qf—constant phase angle element of electric double layer, W—Warburg resistance)
表1 X65低碳钢在80 ℃低氧饱和膨润土中腐蚀1~40 d EIS的拟合结果
Table 1
Time d | Rs Ω·cm2 | Ydl 10-4·Ω-1·cm-2·s-n | ndl | Rct Ω·cm2 | L H·cm2 | RL Ω·cm2 |
---|---|---|---|---|---|---|
1 | 34 | 4.09 | 0.81 | 685 | 11270 | 3863 |
5 | 38 | 4.76 | 0.82 | 872 | 18950 | 7468 |
10 | 49 | 7.71 | 0.79 | 1392 | 3690 | 3644 |
20 | 50 | 5.37 | 0.78 | 1435 | 3094 | 2631 |
40 | 70 | 6.24 | 0.78 | 1480 | 2524 | 1568 |
图8所示为10、50、100和150 d浸泡样品的表面形貌。浸泡10 d后,部分样品表面被腐蚀产物覆盖,局部存在明显的点蚀坑,而浸泡50 d后,样品表面基本被腐蚀产物覆盖,除部分胞状突起外,腐蚀产物表面较平整,即50 d后点蚀转变为均匀腐蚀,该结果与EIS拟合结果相吻合。
图8
图8
X65低碳钢在80 ℃低氧饱和膨润土中腐蚀不同时间后的表面形貌
Fig.8
Surface morphologies of X65 low carbon steel immersed in anoxic saturated bentonite at 80 ℃ for 10 d (a), 50 d (b), 100 d (c) and 150 d (d)
图9
图9
X65低碳钢在80 ℃低氧饱和膨润土中腐蚀不同时间后的截面形貌
Fig.9
Cross sectional morphologies of X65 low carbon steel immersed in anoxic saturated bentonite at 80 ℃ for 10 d (a), 50 d (b), 100 d (c) and 150 d (d)
表2 X65低碳钢在80 ℃低氧饱和膨润土中腐蚀60~150 d EIS的拟合结果
Table 2
Time d | Rs Ω·cm2 | Ydl 10-4·Ω-1·cm-2·s-n | ndl | Rct Ω·cm2 | Yf 10-4·Ω-1·cm-2·s-n | nf | Rf Ω·cm2 | W |
---|---|---|---|---|---|---|---|---|
60 | 85 | 6.94 | 0.78 | 1506 | 7.65 | 0.79 | 1036 | 12.82 |
80 | 88 | 3.89 | 0.79 | 1582 | 7.40 | 0.75 | 1461 | 9.54 |
100 | 90 | 5.52 | 0.80 | 1692 | 7.09 | 0.77 | 1878 | 4.62 |
120 | 111 | 4.28 | 0.77 | 1708 | 7.01 | 0.75 | 3076 | 3.56 |
150 | 147 | 5.49 | 0.79 | 1830 | 6.96 | 0.76 | 3374 | 2.87 |
EIS谱低频段表现出扩散Warburg阻抗[36],拟合结果表明,扩散阻抗的导纳参数(W)随时间延长而逐渐降低,在特征频率(ω)固定的情况下,W对应的扩散阻抗1/[W(jω)1/2]随时间延长而逐渐增大,说明扩散机制起到的作用在逐渐增强。Chen等[32]指出在扩散系数(D)不变的情况下,扩散层厚度(δ)与扩散时间常数(τ)的算术平方根成正比,由此推测扩散作用增强是由腐蚀产物膜增厚引起的。根据图9所示的截面形貌可知,浸泡50 d后,样品表面生成一层均匀的腐蚀产物膜,且膜厚随浸泡时间的延长而增大,直接导致Rf和扩散阻抗1/[W(jω)1/2]增大。另外,表1和2中常相位角元件的双电层导纳参数(Ydl)、膜导纳参数(Yf)、双电层弥散系数(ndl)、膜弥散系数(nf)均在较小范围内上下波动,说明双电层和腐蚀产物膜具有稳定的电容性质,且不随浸泡时间发生明显变化。
2.3 腐蚀产物形貌及元素分布
图10
图10
X65低碳钢在80 ℃低氧饱和膨润土中浸泡150 d后的腐蚀产物典型微观形貌
Fig.10
Typical micro morphologies including blocks (a), slices (b), rods (c) and swellings (d) of corrosion products on X65 low carbon steel in saturated bentonite at 80 ℃ for 150 d
表3 X65低碳钢在80 ℃低氧饱和膨润土中腐蚀产物的平均元素组成
Table 3
Species | O | Fe | Na | Mg | Al | Si | S | Cl | Ca | Mn |
---|---|---|---|---|---|---|---|---|---|---|
Block | 42.14 | 54.69 | 0.46 | 0.55 | 0.58 | 0.32 | 0.22 | 0.14 | 0.25 | 0.65 |
Slice | 56.05 | 39.47 | 0.51 | 1.18 | 0.91 | 0.64 | 0.23 | 0.13 | 0.50 | 0.38 |
Rod | 56.65 | 40.07 | 0.34 | 0.83 | 1.06 | 0.21 | 0.15 | 0.06 | 0.30 | 0.33 |
Swelling | 55.06 | 39.71 | 1.45 | 0.78 | 0.53 | 0.66 | 0.26 | 0.23 | 0.38 | 0.94 |
图11
图11
X65低碳钢在80 ℃低氧饱和膨润土中浸泡150 d后腐蚀产物截面区域(图9d中方框区域)的元素分布
Fig.11
Elemental distributions on cross section (selected area in Fig.9d) of corrosion products formed on X65 low carbon steel immersed in saturated bentonite at 80 ℃ for 150 d
2.4 腐蚀速率随时间的变化规律
图12
图12
X65低碳钢在80 ℃低氧饱和膨润土中的平均腐蚀速率随时间变化的拟合结果
Fig.12
Fitting results of the relationship between average corrosion rate (V) and time when X65 low carbon steel has been immersed in saturated bentonite at 80 ℃ (R2—variances between three parallel tests)
利用降幂函数拟合腐蚀速率与浸泡时间的变化趋势,得到函数关系式V=8.34t-0.88,式中,V为腐蚀速率,μm/a;t为腐蚀时间,a。类比Leygraf等[39]推导出的金属大气腐蚀经验公式,其中指数为-0.5时,样品表面生成完整的保护性膜,反应完全由扩散控制;指数为0时,样品表面腐蚀产物没有任何保护性,反应完全由电子转移控制;指数介于−0.5和0之间时,反应由扩散和电子转移混合控制;而指数小于−0.5时,无物理意义。大气腐蚀经验公式的推导过程是在假设反应物浓度充足的情况下进行的,而本实验在密闭环境中进行,函数关系式中指数小于−0.5是由O2浓度消耗导致的。
3 结论
(1) 通过OCP、EIS、SEM、EDS、μ-XRD、失重等表征了模拟地质处置过渡期80 ℃低氧饱和膨润土中X65低碳钢的腐蚀行为。
(2) X65低碳钢的开路电位在150 d内逐渐降低,阻抗模逐渐增加,腐蚀类型从点蚀转变为均匀腐蚀。
(3) X65低碳钢的腐蚀产物有颗粒状、片状、杆状和胞状4种形貌,腐蚀产物中的元素均匀分布,产物物相包括Fe3O4和α-Fe2O3。
(4) X65低碳钢的平均腐蚀速率在150 d内逐渐从195.88 μm/a降低到20.58 μm/a,腐蚀速率随时间的变化规律符合降幂函数关系式V=8.34t-0.88,腐蚀过程受扩散控制。
