E690高强低合金钢焊接热影响区典型组织在含SO2海洋环境中的应力腐蚀行为对比研究
Comparative Study of Stress Corrosion Cracking Behaviors of Typical Microstructures of Weld Heat-Affected Zones of E690 High-Strength Low-Alloy Steel in SO2-Containing Marine Environment
通讯作者: 刘智勇,liuzhiyong7804@ustb.edu.cn,主要从事腐蚀与防护研究
责任编辑: 肖素红
收稿日期: 2018-04-11 修回日期: 2018-10-14 网络出版日期: 2019-03-28
基金资助: |
|
Corresponding authors: LIU Zhiyong, associate professor, Tel: (010)62333931, E-mail:liuzhiyong7804@ustb.edu.cn
Received: 2018-04-11 Revised: 2018-10-14 Online: 2019-03-28
Fund supported: |
|
作者简介 About authors
马宏驰,男,1985年生,博士
采用U形弯试样干湿交替腐蚀的实验方法,结合电化学测试和裂纹扩展行为分析,对比研究了E690钢焊接热影响区热模拟组织在模拟含SO2海洋薄液环境中的应力腐蚀行为及机理。结果表明,E690钢焊接热影响区组织在含SO2海洋薄液环境中具有较高的应力腐蚀敏感性,其中细晶热影响区组织与母材的应力腐蚀敏感性相对较低,粗晶和临界热影响区组织在该环境中应力腐蚀敏感性很高,裂纹扩展速率较快,且呈加速扩展之势。不同组织U形弯试样经过5 d干湿交替腐蚀实验后均形成应力腐蚀微裂纹,裂纹萌生于马氏体-奥氏体(M-A)组元与铁素体基体之间微电偶腐蚀形成的点蚀坑处。
关键词:
With the extensive exploitation of ocean resources, the steels used in ocean engineering have been developed towards the trend of high strength-toughness and thick plates, which consequently causes welding problem and high risk of stress corrosion cracking (SCC). The heat-affected zone (HAZ) of high-strength low-alloy steel undergoes phase transformation during welding thermal cycle and it's generally considered to be most vulnerable to SCC. E690 steel, as a newly-developed high strength steel, is currently the leading kind of steel used in ocean platform for its excellent performance. However, there is few research about its SCC behavior in marine atmosphere, especially in SO2-polluted atmosphere. Therefore, it's of great importance to investigate the SCC behavior and mechanism of simulated HAZ of E690 steel in this environment. However, the HAZ is a narrow zone including various microstructures; thus, the individual performance of different microstructures is inconvenient to study. In this work, various microstructures in HAZ, including coarse grained heat-affected zone (CGHAZ), fine grained heat-affected zone (FGHAZ) and intercritical heat-affected zone (ICHAZ), were simulated by heat treatment according to real HAZ microstructures of E690 steel. A comparative study of SCC behaviors of various HAZ microstructures in simulated SO2-containing marine atmosphere was conducted by using U-bend specimen corrosion test under dry/wet cyclic condition. The results indicated that various HAZ microstructures have high susceptibility to SCC in this environment. The SCC susceptibility of CGHAZ and ICHAZ is very high with a high crack growth rate while that of FGHAZ and parent metal is relatively modest. SCC cracks were initiated after 5 d of cyclic corrosion test for U-bend specimen of various microstructures. The microcracks were initiated from the corrosion pits, which were induced by the galvanic corrosion between martensite-austenite (M-A) constituents and ferritic matrix.
Keywords:
本文引用格式
马宏驰, 杜翠薇, 刘智勇, 李永, 李晓刚.
MA Hongchi, DU Cuiwei, LIU Zhiyong, LI Yong, LI Xiaogang.
随着海洋资源开发的不断深入发展,海洋平台用高强钢为了满足减轻自重和降低成本的需求,也在向高强韧和厚规格方向发展,由此带来了较大的焊接问题和应力腐蚀开裂(SCC)风险[1]。
高强低合金钢(HSLA钢)在焊接过程中,由于焊接热循环作用,靠近熔池区的母材会发生组织转变、力学性能劣化,距熔合线不同距离的母材由于经受不同的焊接热循环作用而形成不同的组织[2,3]。与熔合线相邻的母材部位由于焊接加热过程中达到的峰值温度较高,形成晶粒粗大的过热粗晶热影响区(coarse grained heat-affected zone,CGHAZ);稍微远离焊缝的部位峰值温度稍低,发生完全的相变重结晶,形成晶粒细小的细晶热影响区(fine grained heat-affected zone,FGHAZ);更远离焊缝的某些区域,由于峰值温度进一步降低,当峰值温度处于开始发生奥氏体转变的温度(Ac1)与完全发生奥氏体转变的温度(Ac3)之间,只有部分组织发生了相变重结晶,形成了部分相变区,也称临界热影响区(intercritical heat-affected zone,ICHAZ)。CGHAZ由于晶粒粗化,硬度较高,往往导致该区韧性显著降低;ICHAZ由于形成了晶粒粗大不均的两相组织,同时出现硬脆的马氏体-奥氏体(M-A)组元,也往往导致该区强度和韧性等力学性能恶化[4,5,6];且焊接热影响区由于组织结构存在差异,必然导致各区电化学性能存在差异,由于微电偶腐蚀效应带来更大的腐蚀和应力腐蚀风险[7,8,9,10],因而焊接接头的力学性能、耐腐蚀和抗SCC性能成为主导整个海洋平台安全服役的关键所在。
因而,本工作以一种海洋工程用HSLA钢E690钢的真实焊接接头为参照,探索采用加热炉热处理的方法,模拟焊接热循环过程,得到焊接热影响区中CGHAZ、FGHAZ、ICHAZ的热模拟组织,然后采用U形弯试样干湿交替腐蚀的实验方法对比研究母材和不同热模拟组织在模拟含硫薄液环境中的SCC敏感性及机理,分析HAZ中的组织类型对SCC的影响,为焊接工艺的优化提供依据。
1 实验方法
1.1 E690钢焊接热模拟组织制备
实验所用母材为E690钢,采用控轧控冷工艺(thermo-mechanical control process,TMCP)轧制而成,化学成分(质量分数,%)为:C 0.15,S 0.20,Mn 1.00, P 0.0058,S 0.0014,Cr 0.99,Ni 1.45,Cu 0.0091,Mo 0.37,V 0.03,Al 0.036,Fe余量。钢的微观组织和力学性能各向同性,其屈服强度和抗拉强度分别为750和830 MPa,延伸率和断面收缩率分别为12%和60%左右。根据对E690钢真实焊接接头焊接热影响区的组织分析,通过理论计算和实验摸索,确定不同焊接热模拟组织的制备工艺为:先切取尺寸为105 mm×20 mm×12 mm的E690钢母材试样,将加热炉分别加热至1300、850和750 ℃,然后将长条试样快速放入炉中,保温10 min后取出,空冷至室温,分别得到焊接热影响区中CGHAZ、FGHAZ、ICHAZ的热模拟组织。
1.2 U形弯干湿交替应力腐蚀实验

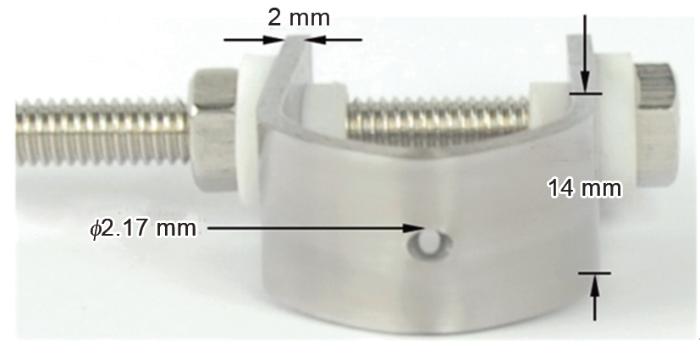

实验采用电化学试样和恒应变打孔U形弯试样,电化学试样采用工作面积为1 cm×1 cm的方形试样,实验前将试样背面焊接Cu导线,环氧树脂封样后工作面用砂纸逐级打磨至1000号,经丙酮除油、无水乙醇清洗后冷风吹干待用。打孔U形弯试样参照ASTM G30-97 (2016)制备,取样轴向为轧向。将制备的焊接热模拟试样除掉表面氧化皮后,加工成尺寸为95 mm×14 mm×2 mm的平板试样,在试样中心打一个直径2.17 mm的小孔,采用水砂纸将试样沿长度方向逐级打磨至1500号,除油、脱水后吹干备用。采用U形压头将其压弯至张角为30°左右,并采用螺栓加载至两肩平行,试样与螺栓之间采用聚四氟乙烯垫圈隔开,然后将螺栓部位用环氧树脂密封,如图1所示。
图1

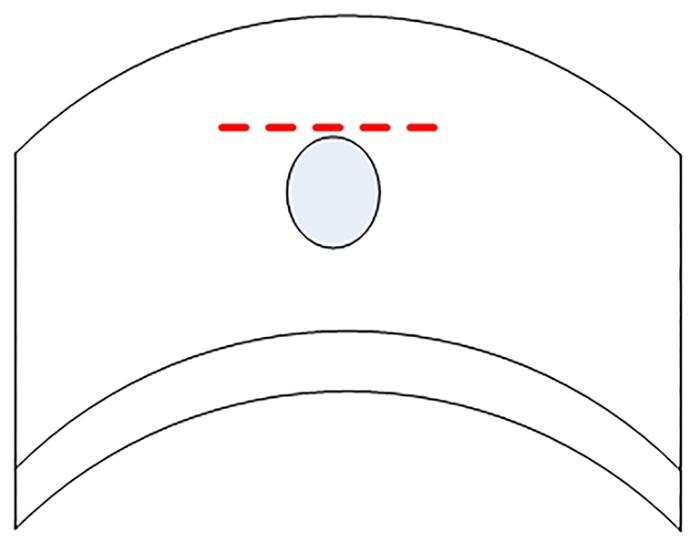

U形弯试样分别经5、10、20、30、40、60和90 d周浸腐蚀实验后,酒精脱水吹干后先进行宏观拍照,收集腐蚀产物并采用MAC Seience-M21X型X射线衍射仪(XRD)进行成分分析;然后切取U弯弧顶部位,采用除锈液除掉表面腐蚀产物,酒精超声清洗后采用Quanta250扫描电子显微镜(SEM)观察试样表面裂纹形貌,最后将U弯弧顶部位沿打孔边缘纵向切开,如图2中虚线所示。经封样、打磨、抛光、侵蚀后观察SCC裂纹扩展形貌。每个实验周期每种组织取3个平行试样,取每个试样的最大裂纹扩展深度计算平均值,统计每种组织各个周期裂纹扩展深度随时间的变化曲线,对比研究不同组织在含SO2薄液环境中的裂纹扩展行为及SCC敏感性。
图2
1.3 电化学测试
电化学测试在CS300H电化学工作站上进行,采用三电极体系,工作电极为初始和经不同时长干湿交替实验后的E690钢母材及热模拟试样,辅助电极为Pt片,参比电极为饱和甘汞电极(SCE),溶液体系与周浸实验水浴溶液一致,为3.5%NaCl+0.01 mol/L NaHSO3,测试在室温25 ℃左右下进行。电化学阻抗谱(EIS)测试采用的激励电位幅值为10 mV,频率范围为100 kHz~10 mHz。
2 实验结果
2.1 母材及热模拟组织微观组织
图3
图3

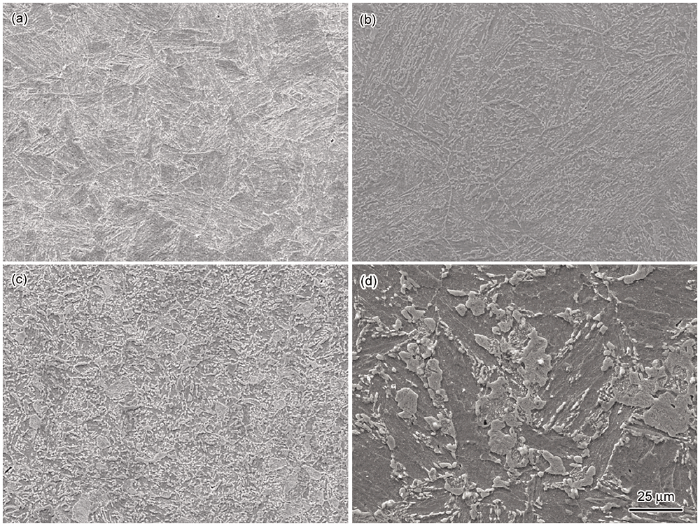

E690钢母材(BM)和模拟粗晶热影响区(CGHAZ)、细晶热影响区(FGHAZ)、临界热影响区(ICHAZ)组织的SEM像
Fig.3
SEM images of base metal (BM) (a), simulated coarse grained heat-affected zone (CGHAZ) (b), fine grained heat-affected zone (FGHAZ) (c) and intercritical heat-affected zone (ICHAZ) (d) of E690 steel
2.2 不同组织在含SO2海洋薄液环境中的电化学行为
图4
图4
不同组织经不同时长周浸实验后的开路电位
Fig.4
Open circuit potentials (OCPs) of various microstructures after different periods of cyclic corrosion test (CCT)
图5
图5
CGHAZ组织经不同时长周浸实验后的EIS
Fig.5
Electrochemical impedance spectroscopy (EIS) of simulated CGHAZ after different periods of cyclic corrosion test (ZRe is the real part while ZIm is the imaginary part of the impedance)
2.3 不同组织在含SO2海洋薄液环境中的应力腐蚀行为
图6,7,8分别为U弯弧顶表面CGHAZ、FGHAZ和ICHAZ组织经过不同时长周浸腐蚀实验后微观形貌的SEM像。母材组织相应的微观腐蚀形貌可参见文献[21]。由图可看出,3种热模拟组织的U弯弧顶表面经5 d周浸后均出现细小的点蚀坑和微裂纹,点蚀坑相互连接形成沟槽状的微裂纹,表明该环境下SCC裂纹的形核与点蚀的萌生有关,应力腐蚀机制以阳极溶解为主。随着周浸时间的延长,3种热模拟组织的SCC裂纹均逐渐长大加深,CGHAZ组织和ICHAZ组织的裂纹长度和深度明显高于FGHAZ组织和母材,裂纹细长尖锐,且分别在90和60 d后出现宏观开裂,而母材和FGHAZ组织的裂纹短而宽,裂尖钝化。由此可知,CGHAZ组织和ICHAZ组织在含SO2薄液环境中具有很高的SCC敏感性,明显高于FGHAZ组织和母材的SCC敏感性。
图6
图6
U形弯试样弧顶表面CGHAZ组织经过不同时长周浸腐蚀实验后微观形貌的SEM像
Fig.6
SEM images of CGHAZ of U-bend specimen surface after CCT periods of 5 d (a), 10 d (b), 20 d (c), 30 d (d), 40 d (e), 60 d (f) and 90 d (g) (Insets show the enlarged views)
图7
图7
U形弯试样弧顶表面FGHAZ组织经过不同时长周浸腐蚀实验后微观形貌的SEM像
Fig.7
SEM images of FGHAZ of U-bend specimen surface after CCT periods of 5 d (a), 10 d (b), 20 d (c), 30 d (d), 40 d (e), 60 d (f) and 90 d (g) (Insets show the enlarged views)
图8
图8
U形弯试样弧顶表面ICHAZ组织经过不同时长周浸腐蚀实验后微观形貌的SEM像
Fig.8
SEM images of ICHAZ of U-bend specimen surface after CCT periods of 5 d (a), 10 d (b), 20 d (c), 30 d (d), 40 d (e), 60 d (f) and 90 d (g) (Insets show the enlarged views)
3 分析与讨论
3.1 腐蚀产物分析
图9
图9

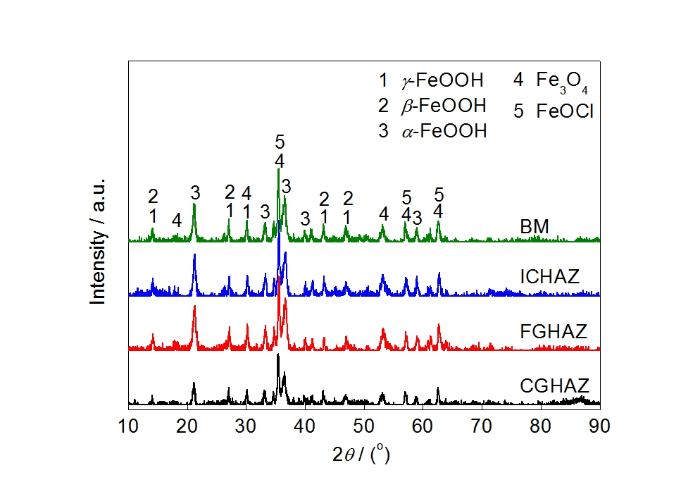

不同组织经60 d周浸实验后腐蚀产物的XRD谱
Fig.9
XRD spectra of corrosion products of various microstructures after 60 d cyclic corrosion test
3.2 SCC裂纹萌生行为分析
图10
图10

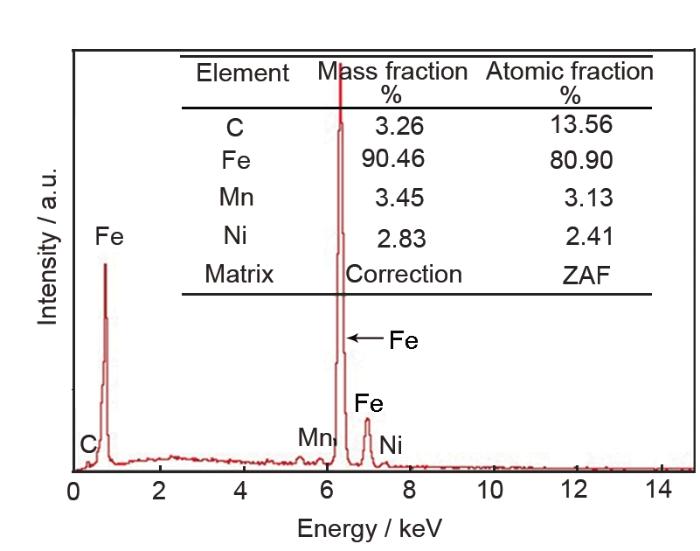

图8b插图中ICHAZ组织周浸10 d除锈后表面凸起部分的EDS分析
Fig.10
EDS analysis of marked area in the inset of Fig.8b of simulated ICHAZ after 10 d corrosion test
3.3 SCC裂纹扩展行为与应力腐蚀敏感性对比研究
图11,12,13分别为CGHAZ、FGHAZ和ICHAZ组织经30、40、60和90 d周浸实验后的SCC裂纹扩展形貌。由于CGHAZ组织在90 d周浸实验后已基本开裂,垂直于宏观裂纹切开后完全开裂,故不考虑其截面形貌。从图11可见,CGHAZ组织在含SO2薄液下的裂纹扩展深度明显大于母材组织[21],且随实验时间的延长呈快速增长的趋势,90 d后即发生宏观开裂。从图11a可以看出,CGHAZ组织的裂纹扩展模式为穿晶开裂。30 d周浸实验时的裂纹较窄,裂尖尖锐,表明CGHAZ组织在该环境下具有较大的SCC敏感性,40和60 d周浸实验的裂纹形貌相似,裂纹开口较小,但裂纹内部较宽较深,且裂尖钝化,形成类似“孔”状腐蚀的形态,如图11b和c所示。原因可能是由于裂纹内部的“蔽塞电池自催化效应”,导致裂尖酸化和Cl-的富集[29,30],裂尖由于缺氧且发生酸化,因而发生明显的析氢反应,产生的H原子在裂尖应力应变场的诱导下渗入金属内部并在裂尖前沿富集[31,32],并进一步促进裂尖的阳极溶解,裂纹尖端发生钝化表明裂纹内部的局部酸化对裂尖的阳极溶解作用较强,因而在H、阳极溶解和应力的协同作用下导致裂纹不断向前扩展,当裂纹尺寸长大到一定程度,裂尖的应力强度因子超过临界值时,即发生裂纹失稳扩展而形成宏观开裂。
图11
图11
CGHAZ组织在模拟含SO2海洋环境中经不同时长周浸实验后的裂纹扩展形貌
Fig.11
Cracking morphologies of CGHAZ in simulated marine atmosphere containing SO2 after 30 d (a), 40 d (b), 60 d (c) corrosion test
图12
图12
FGHAZ组织在模拟含SO2海洋环境中经不同时长周浸实验后的裂纹扩展形貌
Fig.12
Cracking morphologies of FGHAZ in simulated marine atmosphere containing SO2 after 30 d (a), 40 d (b), 60 d (c) and 90 d (d) corrosion test
图13
图13

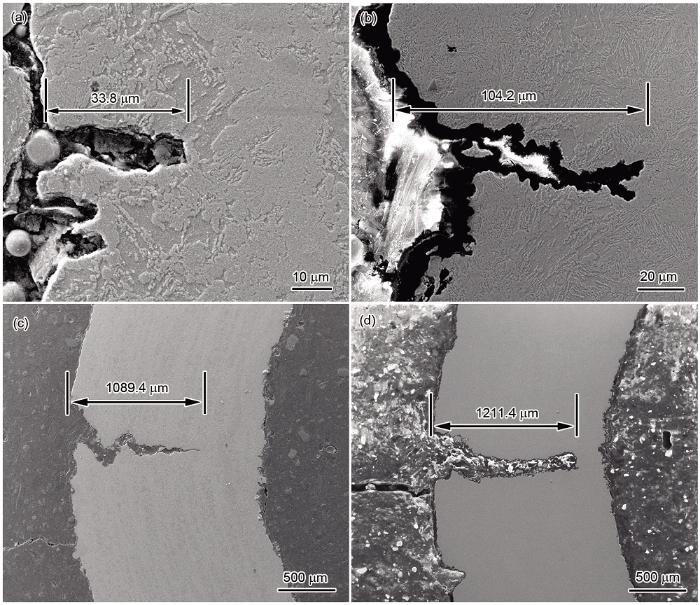

ICHAZ组织在模拟含SO2海洋环境中经不同时长周浸实验后的裂纹扩展形貌
Fig.13
Cracking morphologies of ICHAZ in simulated marine atmosphere containing SO2 after 30 d (a), 40 d (b), 60 d (c) and 90 d (d) corrosion test

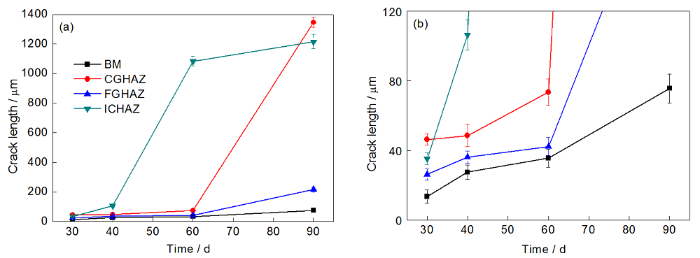

各个周期裂纹扩展深度随时间的变化曲线如图14所示,其中母材裂纹扩展深度源自前期研究结果[21]。由图可知,E690钢母材在含SO2薄液环境中90 d内的裂纹扩展速率均较小;CGHAZ组织在周浸实验的前60 d内裂纹扩展速率相对较慢,60 d后裂纹扩展速率迅速上升,进入快速扩展期,周浸实验90 d即发生完全开裂;FGHAZ组织裂纹扩展速率也较慢,比母材略大,周浸实验60 d后裂纹有快速扩展的趋势;ICHAZ组织的裂纹扩展速率整体较快,周浸实验40 d后进入快速扩展期,周浸实验60 d即发生宏观开裂。由此可知,E690钢母材及焊接热模拟组织在含SO2海洋薄液环境中恒应变条件下的应力腐蚀敏感性大小顺序为:ICHAZ>CGHAZ>FGHAZ>BM。
图14
图14
4种组织在模拟含SO2海洋环境中裂纹扩展深度随时间的变化
Fig.14
Dependence of crack depth on cyclic corrosion time in simulated marine atmosphere containing SO2 (a) and its locally enlarged view (b)
4 结论
(1) E690钢焊接热影响区组织在含SO2海洋薄液环境中具有较高的应力腐蚀敏感性,U形弯试样在干湿交替条件下经过5 d后即形成应力腐蚀微裂纹,裂纹萌生于M-A组元与铁素体基体之间微电偶腐蚀形成的点蚀坑处。
(2) E690钢母材与FGHAZ组织在含SO2薄液环境中的应力腐蚀敏感性相对较低,裂纹扩展速率较低;CGHAZ和ICHAZ组织在该环境中具有很高的应力腐蚀敏感性,裂纹扩展速率较快,且呈加速扩展之势。
