国产核用不锈钢辐照损伤研究

邓平12, 彭群家13, 韩恩厚1, 柯伟1, 孙晨3, 夏海鸿3, 焦治杰4

1 中国科学院金属研究所中科院核用材料与安全性评价重点实验室 沈阳 110016
2 中国科学技术大学材料科学与工程学院 沈阳 110016
3 国家电投集团科学技术研究院有限公司 北京 102209
4 Department of Nuclear Engineering and Radiological Sciences, University of Michigan,Ann Arbor, MI 48109, U.S.A.

Study of Irradiation Damage in Domestically Fabricated Nuclear Grade Stainless Steel

DENG Ping12, PENG Qunjia13, HAN En-Hou1, KE Wei1, SUN Chen3, XIA Haihong3, JIAO Zhijie4

1 CAS Key Laboratory of Nuclear Materials and Safety Assessment, Institute of Metal Research, Chinese Academy of Sciences, Shenyang 110016, China
2 School of Materials Science and Engineering, University of Science and Technology of China, Shenyang 110016, China
3 State Power Investment Corporation Research Institute, Beijing 102209, China
4 Department of Nuclear Engineering and Radiological Sciences, University of Michigan, Ann Arbor, MI 48109, U.S.A.

中图分类号:  TG139.4

文章编号:  0412-1961(2017)12-1588-15

通讯作者:  通讯作者 彭群家,pengqunjia@yahoo.com,主要从事核用结构材料环境损伤研究

收稿日期: 2017-04-6

网络出版日期:  2017-12-10

版权声明:  2017 《金属学报》编辑部 《金属学报》编辑部

基金资助:  科技部国际科技合作专项项目No.2014DFA50800和国家自然科学基金项目No.51571204

作者简介:

作者简介 邓 平,男,1989年生,博士生

展开

摘要

采用2 MeV质子束在360 ℃对国产核用304不锈钢试样进行了辐照实验,利用显微硬度仪、透射电子显微镜(TEM)和三维原子探针(3DAP)等研究了材料的辐照损伤,分析了辐照剂量对辐照损伤演化的影响规律。结果表明,304不锈钢辐照损伤微观结构以位错环和少量孔洞为主,位错环的数量密度为1022 m-3量级,平均尺寸小于10 nm。材料在晶界和位错环处发生元素偏析,其中Cr、Ni在晶界和位错环处偏析程度相近,而Si在位错环处的偏析程度数倍于晶界。位错环平均尺寸和数量密度、晶界偏析程度以及辐照硬化程度均随辐照剂量增加而增加,并在3.0~5.0 dpa范围内趋于饱和。

关键词: 核用不锈钢 ; 质子辐照 ; 位错环 ; 辐照偏析 ; 辐照硬化

Abstract

The radiation-induced segregation (RIS) and microstructure evolution such as dislocation loops and cavities are major microstructural causes for the irradiation-assisted stress corrosion cracking (IASCC) of austenitic stainless steel (SS) core components. While a couple of studies have been reported on the irradiation induced damage in nuclear grade (NG) austenitic SS, the evolution of dislocation loop density and size and its correlation with the mechanical properties have still remained incompletely understood. In addition, the correlation between the segregation at the grain boundary and that at the dislocation loop has received limited attentions. In particular, there is still a lack of a systematic study of the irradiation damage in domestically fabricated NG austenitic SS. In this work, the proton-irradiation induced microstructural damage in domestically fabricated 304NG SS was characterized, in an effort to correlate the RIS and the dislocation loop density and size with the irradiation dose, as well as the dislocation loop density and size with the radiation-induced hardening. The results revealed that the radiation-induced microstructure damage was mainly dislocation loops with a few micro-voids. The loop density was in the order of 1022 m-3 with an average size of <10 nm. The square root of the product of loop density and size (Nd)0.5, scaled linearly with the square root of irradiation dose with a factor of 6.8×103 dpa-0.5mm-1. The loops were believed to be mainly responsible for the hardening in 304NG SS, which also scaled linearly with (Nd)0.5 with a factor of 1.16×10-2 HV0.025mm. A comparative analysis about the segregation at the grain boundary and at the dislocation loop was conducted. While the depletion of Cr and enrichment of Ni at the dislocation loop and grain boundary showed no difference, the enrichment of Si at the dislocation loop could be of about 6 times of that at the grain boundary. In addition, the loop density and loop size, as well as RIS and radiation-induced hardening were all increased by a higher dose and tended to saturate by a dose of 3.0~5.0 dpa.

Keywords: nuclear grade stainless steel ; proton irradiation ; dislocation loop ; radiation-induced segregation ; radiation-induced hardening

0

PDF (11411KB) 元数据 多维度评价 相关文章 收藏文章

本文引用格式 导出 EndNote Ris Bibtex

邓平, 彭群家, 韩恩厚, 柯伟, 孙晨, 夏海鸿, 焦治杰. 国产核用不锈钢辐照损伤研究[J]. 金属学报, 2017, 53(12): 1588-1602 https://doi.org/10.11900/0412.1961.2017.00117

DENG Ping, PENG Qunjia, HAN En-Hou, KE Wei, SUN Chen, XIA Haihong, JIAO Zhijie. Study of Irradiation Damage in Domestically Fabricated Nuclear Grade Stainless Steel[J]. Acta Metallurgica Sinica, 2017, 53(12): 1588-1602 https://doi.org/10.11900/0412.1961.2017.00117

奥氏体不锈钢由于其优异的力学和耐腐蚀性能被广泛用作轻水反应堆堆芯结构材料。由于堆芯的强烈中子辐照与高温高压水腐蚀环境,在长期服役条件下不锈钢材料会发生辐照促进应力腐蚀开裂(IASCC)[1~3]。如欧、美、日等国在役压水堆堆芯围板连接用不锈钢制螺栓已发生多起IASCC失效事件[4~6]。堆芯不锈钢材料与部件以IASCC为代表的辐照加速腐蚀失效已成为影响核电站安全高效运行的关键问题之一。

研究[7~9]表明,强中子辐照与不锈钢发生交互作用产生的辐照微观结构损伤、辐照偏析和辐照硬化等是IASCC发生的关键因素。辐照后材料发生辐照硬化,屈服强度增加,易于发生局部非均匀变形,形成的狭窄位错通道可能诱发IASCC[10,11]。辐照偏析造成的晶界贫Cr使得晶界的腐蚀抗力降低,也可能促进沿晶应力腐蚀开裂的发生[8,12]。因此,澄清辐照致材料微观结构、化学成分和力学性能的变化是评价和预测材料IASCC敏感性的关键步骤。

在辐照结构损伤研究方面[13~15],澄清了辐照结构损伤主要受辐照温度、合金化学成分和辐照剂量的影响。辐照温度超过300 ℃,奥氏体不锈钢辐照结构缺陷主要为位错环和孔洞。位错环等缺陷的尺寸和数量密度取决于合金化学成分和辐照剂量等,如360 ℃质子辐照后的高纯304不锈钢(HP 304)中产生明显的位错环和孔洞,而相同条件辐照后的工业纯304不锈钢(CP 304)中只出现了位错环,且其尺寸和数量密度与HP 304相差一倍以上[13]。因此,针对不同的材料,辐照损伤微观结构以及位错环尺寸和数量密度的演化规律可能会存在较大差异。在辐照偏析研究方面[14,15],明确了辐照偏析与辐照剂量在一定范围内存在正相关关系,并且受辐照剂量和材料因素(如合金成分、冷变形、热处理等)影响,但针对溶质原子在位错环处偏析的相关研究报道较少,其是否与在晶界处的偏析存在差异尚不明确。在辐照硬化研究方面[13~18],澄清了辐照硬化实质是辐照后产生的大量微观尺寸缺陷如位错环和孔洞等对位错的钉扎作用阻碍位错线的滑移,进而使材料发生硬化。辐照硬化与位错环等缺陷的尺寸和数量密度紧密相关,但其与材料力学性能的量化关系尚存在争议。如弥散障碍硬化模型[14]认为,辐照硬化值(ΔH)与位错环数量密度(N)和直径(d)乘积值的平方根(Nd)0.5成正比,而Edwards等[16]则认为ΔH与(Nd)0.5并没有直接关联。

核电材料的国产化与核电技术的自主化是我国核电发展的基础和保障。目前,我国已实现了堆芯结构材料的国产化,但对辐照致材料损伤演化规律还缺乏研究,在材料设计、性能评估等方面大量采用国外数据。本工作选取国产核用304不锈钢为研究对象,采用质子辐照模拟中子辐照,系统分析了辐照对材料微观结构、元素偏析和力学性能的影响,定量揭示了辐照偏析、位错环尺寸、密度与辐照剂量的关系以及辐照硬化与位错环尺寸、密度的关系,为国产核电材料提供性能验证数据。

1 实验方法

实验材料为国内某核电材料企业生产的固溶态核用304不锈钢,其化学成分(质量分数,%)为:C 0.04,Mn 1.73,Si 0.27,S 0.002,P 0.021,Ni 8.87,Cr 19.51,Co 0.04,Fe余量。尺寸为20 mm×3 mm×2 mm的待辐照试样经水砂纸依次打磨至3000号,然后用粒度为1.5和0.5 μm的金刚石研磨膏机械抛光,最后用粒度为40 nm的SiO2悬浮液手动抛光约2 h,以确保完全去除表面残余应变层。抛光后的试样用去离子水和酒精洗净烘干,保存。

辐照实验在美国密歇根大学离子束实验室完成。在360 ℃下采用能量为2 MeV、直径为3 mm的质子束模拟中子辐照。质子束的损伤速率约为6×10-6 dpa/s,有效辐照区域为试样中间10 mm范围,如图1所示。在该辐照条件下试样表面的有效辐照穿透深度约为20 μm。更多关于辐照过程的描述详见文献[19,20]

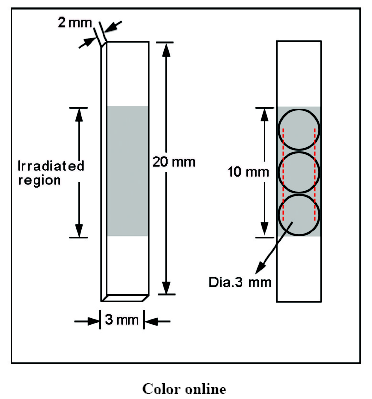

图1   辐照试样、硬度测量位置以及TEM试样取样示意图

Fig.1   Schematic of irradiation specimen bars geometry (The irradiated region, hardness measurement positions and 3 mm TEM disks are highlighted by shaded area, red lines and circles, respectively)

试样辐照后,首先在Q10 A+显微硬度仪上进行硬度测量。采用25 g载荷以确保硬度计压头压入深度不超过有效辐照穿透深度,保压时间为10 s。对每个辐照剂量的样品至少获取30个有效测量数据,测量位置如图1中红线所示。样品辐照前后增加的硬度值即为ΔH

硬度测试后的试样用于制备透射电镜(TEM)样品以观察辐照结构损伤变化。首先,将样品在5%(体积分数,下同)高氯酸和95%甲醇的溶液中电解抛光5 s,以去除样品约3 μm厚度的辐照面表层。电解抛光的电流为30 mA,温度为30 ℃。然后将辐照面的相对表面(非辐照面)经水砂纸依次研磨至3000号,并减薄至厚度小于60 μm,再冲孔出3个直径为3 mm的圆片,如图1所示。最后,在TenuPol-5减薄仪上将3 mm圆片从非辐照面进行单面电解减薄至电子能够穿透。所用电解液为10%高氯酸和90%酒精溶液,温度为-30 ℃,电压为32 V。辐照损伤微观结构观察在JEM-2100场发射TEM上进行,操作电压200 kV。联合采用明场(bright field, BF)和暗场(dark field,DF)观察位错环形貌,并在样品的不同位置以相近的放大倍数测量和统计位错环。拍摄形貌图像相应位置的TEM样品厚度通过电子能量损失谱(EELS)标记,位错环的平均数量密度等于单位面积内总的位错环除以相应标记的TEM样品的厚度[13,19]。孔洞在明场像稍微欠焦条件下观察和统计[19]。最后,采用扫描透射电镜X射线能谱仪(STEM/EDS)分析晶界处元素的偏析情况,所用EDS束斑大小为0.5 nm,打点时间为20 s以避免分析时束斑发生漂移。

晶内化学元素偏析和原子团簇分布采用三维原子探针(3DAP)进行表征。原子探针针尖的制备采用QUANTA 200 3D聚焦离子束(FIB)系统,制备过程如图2所示。首先利用Ga离子束溅射切割出一个包含辐照区域的小长方体块,具体为:先在试样表面沉积一层约1 μm厚Pt,用来标记切割位置并保护试样表面。然后切割出Pt覆盖的小长方体块(图2b),将试样台倾斜约30°,用Pt将小长方体块固定在试样悬臂(W wire)上,切断小长方体块与试样的连接,移动悬臂将小长方体块固定于3DAP针尖底座上(图2c~f)。用Ga离子束由上往下环形溅射去除表面沉积的Pt以及小长方体块的四周,最后用小电流(0.1 nA)减薄直至得到曲率半径小于50 nm的原子探针针尖试样(图2g~i)。试样制备完成后,将其置于CAMECA LEAP 4000X HR系统中进行元素分析,采用激光脉冲模式,具体实验参数为:真空度7×10-12 Pa,检测率为1%,脉冲率为200 kHz,脉冲能量为60 pJ。

图2   3DAP针尖制备过程

Fig.2   Procedure for making 3DAP tips(a) the region of interest protected by Pt deposition(b) trenches cut around the Pt deposition(c) a microtip coupon with a couple of microtip posts(d) top view of the sample wedge sitting on the top of the post(e) Pt weld used to connect part of the sample wedge and the microtip post(f) the sample attached to the microtip post(g) side view of the sample post(h) view of the sample after cutting all round off(i) the final 3DAP tip

2 实验结果

2.1 辐照致微观结构损伤

图3给出了未经辐照和经不同剂量辐照后国产核用304不锈钢试样中微观结构的明场像。可见,辐照致试样中出现了黑点、位错环等微观结构变化,并与试样所受辐照剂量密切相关。在较低的辐照剂量(0.5 dpa)下黑点等点缺陷集群开始出现,并伴随出现少量小位错环(图3b)。辐照剂量增加到1.5至5.0 dpa时,黑点等点缺陷明显减少直至消失,微观结构变化以位错环为主(图3c~e)。位错环尺寸和数量随辐照剂量明显增加,且位错环没有相互重叠(图3f)。图4a~e是g=200 (ZA [110])条件下位错环的暗场像,更加清晰地显示了位错环尺寸和密度随辐照剂量的变化。图4f是暗场像观察时对应的电子衍射花样。

图3   304不锈钢辐照前后的TEM明场像

Fig.3   Bright-field TEM images of 304 stainless steel before (a) and after proton irradiation to a dose of 0.5 dpa (b), 1.5 dpa (c), 3.0 dpa (d) and 5.0 dpa (e) at 360 ℃, and the amplified image of a dislocation loop in Fig.3e (f)

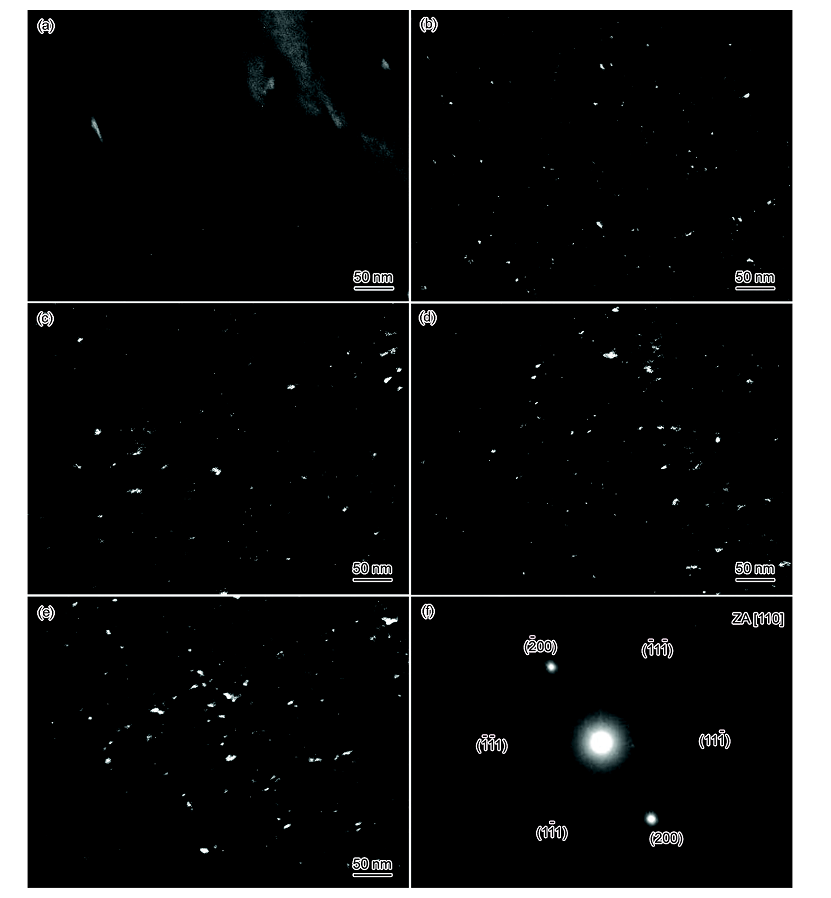

图4   304不锈钢辐照前后的TEM暗场像

Fig.4   Dark-field TEM images using g=200 (ZA [110]) showing dislocation components in 304 stainless steel before (a) and after proton irradiation to a dose of 0.5 dpa (b), 1.5 dpa (c), 3.0 dpa (d) and 5.0 dpa (e) at 360 ℃, and SAED pattern used for the dark-field TEM observation (f)

位错环尺寸分布结果如图5所示。可以看出,位错环的直径主要在2~15 nm范围。低辐照剂量(0.5和1.5 dpa)下位错环尺寸分布较为集中且小尺寸位错环所占比例高,一般都不超过20 nm。辐照剂量增加到3.0和5.0 dpa时,位错环尺寸呈不对称分布,最大尺寸增加到超过30 nm。对位错环的平均尺寸和数量密度进行了定量分析,如图6所示。可见,随辐照剂量增加,位错环的尺寸和数量密度都相应增加,与文献[21]结果一致。其中位错环尺寸随辐照剂量增加缓慢,在3.0~5.0 dpa范围趋于稳定,而位错环密度则在0~1.5 dpa范围就快速趋于稳定,并保持在1022 m-3量级。辐照剂量为0.5、1.5、3.0和5.0 dpa时,其对应的位错环尺寸分别为5.81、7.25、8.61和9.34 nm,而位错环密度则分别为0.364×1022、1.423×1022、1.804×1022和2.014×1022 m-3 (表1)。

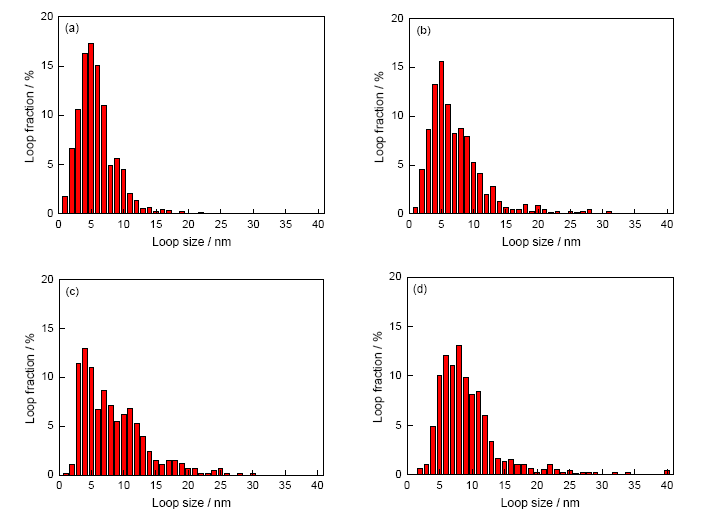

图5   不同辐照剂量下304不锈钢中位错环的尺寸分布

Fig.5   Loop size distributions in 304 stainless steel following proton irradiation at 360 ℃ to a dose of 0.5 dpa (a), 1.5 dpa (b), 3.0 dpa (c) and 5.0 dpa (d)

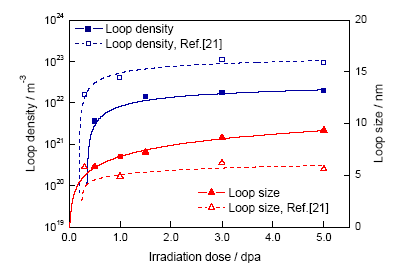

图6   位错环平均尺寸和数量密度随辐照剂量的变化

Fig.6   Measured changes in density and size of dislocation loops as a function of irradiation dose

表1   304不锈钢辐照损伤结构和辐照硬化值统计

Table 1   Summary of microstructure and Vickers hardness measurements for 304 stainless steel following proton irradiation at 360 ℃

DoseNdMicrohardnessIrradiation hardeningΔσ
dpa1022 m-3nmHV0.025HV0.025MPa
0--190.9±12.6--
0.50.3645.81247.8±11.856.9160.4
1.51.4237.25294.2±20.7103.3354.3
3.01.8048.61332.3±17.8141.4434.7
5.02. 0149.34362.1±15.2171.2478.4

Note: N—loop density, d—loop size, Δσ—increment of yield strength calculated using Eq.(8)

新窗口打开

在TEM明场像欠焦模式下观察了辐照试样中孔洞的分布。如图7所示,0.5、1.5、3.0和5.0 dpa 辐照试样中孔洞数量都较少,其尺寸在1~5 nm范围,并且随辐照剂量增加没有明显变化。

图7   不同辐照剂量下304不锈钢中孔洞的TEM明场像

Fig.7   Bright field TEM images of voids in 304 stainless steel following proton irradiation at 360 ℃ to a dose of 0.5 dpa (a), 1.5 dpa (b), 3.0 dpa (c) and 5.0 dpa (d) (The voids are observed in slightly under-focused condition and highlighted by black arrows)

2.2 辐照偏析

2.2.1 晶界偏析 图8a~f给出了未经辐照和辐照后试样晶界处的TEM/EDS分析结果。未经辐照的试样其晶界处未发生化学成分偏析,而辐照后的试样其晶界处发生了Ni、Si的富集和Cr的贫化现象,晶界偏析区域约10 nm,且越靠近晶界处成分偏析程度越大。图8g给出了晶界处化学成分偏析程度随辐照剂量的变化。可见,在0~3.0 dpa剂量范围辐照偏析程度与辐照剂量存在正相关关系,继续增加辐照剂量偏析程度则逐渐趋于饱和。在最大辐照剂量5.0 dpa时晶界处Cr的贫化与Ni的富集程度达到5% (原子分数),而Si在晶界处的富集程度达到约5倍于基体含量。

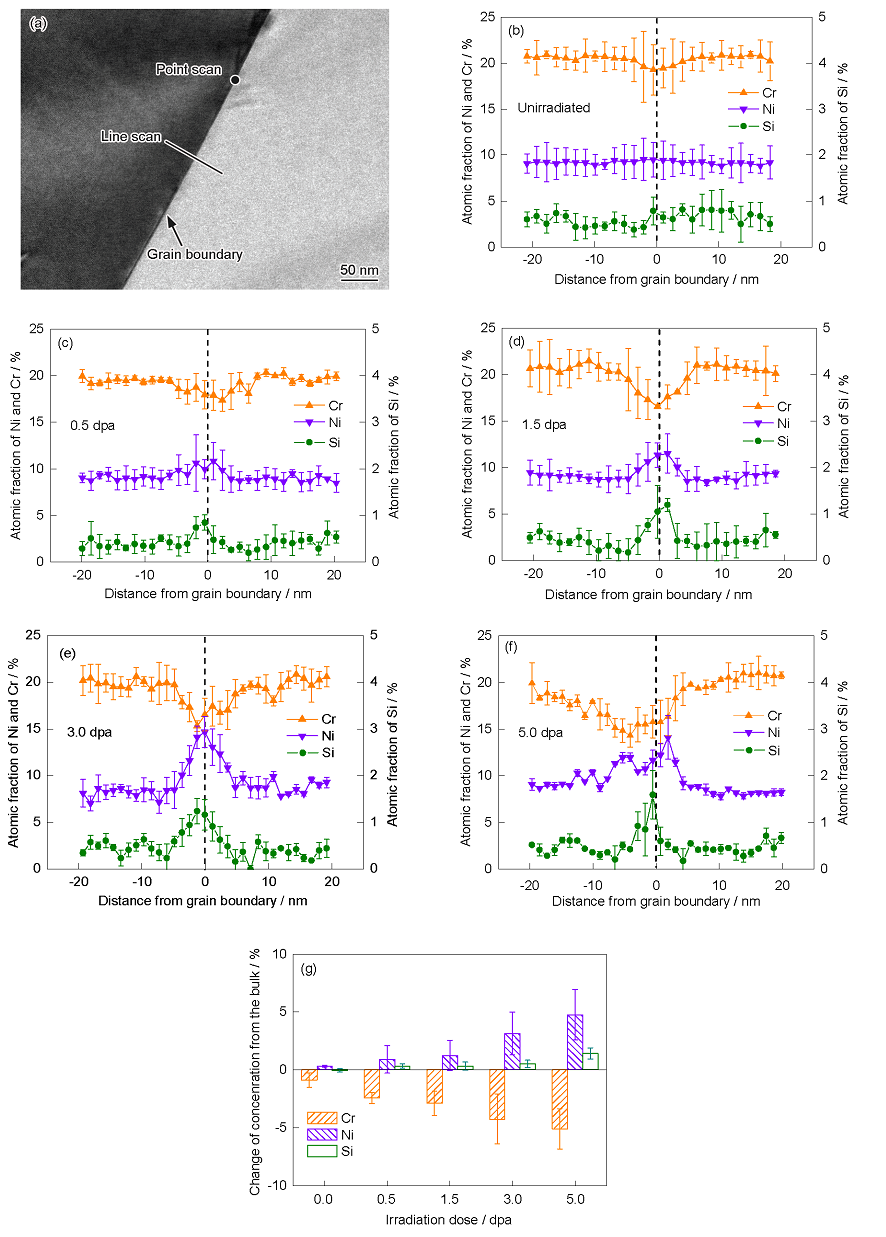

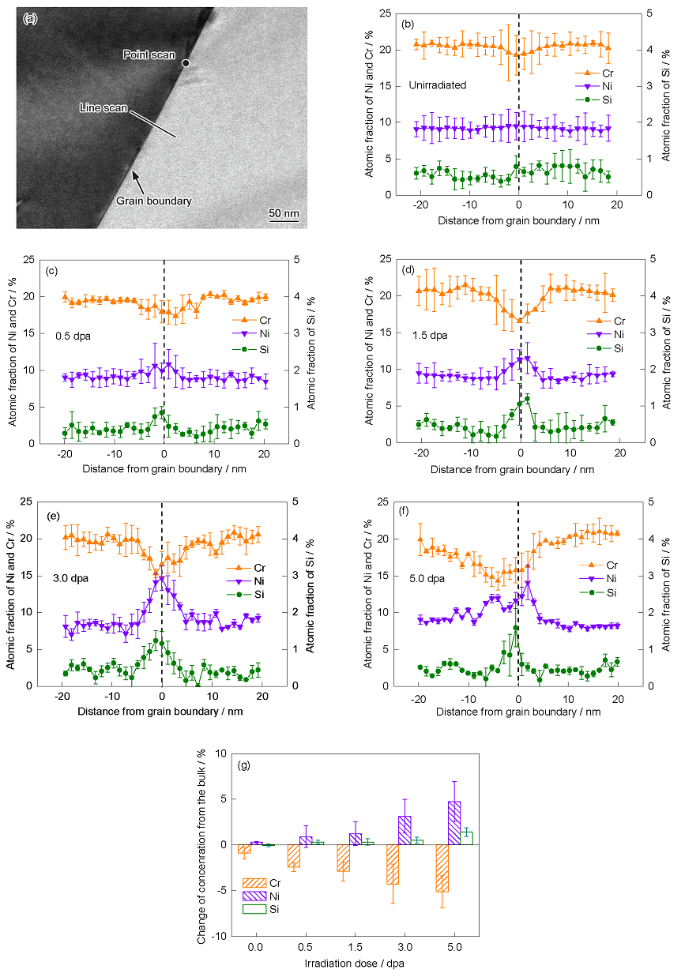

图8   辐照致304不锈钢中晶界偏析分析

Fig.8   Radiation-induced segregation at the grain boundaries in 304 stainless steel(a) bright field TEM image of a grain boundary in the unirradiated steel showing locations of EDS point- and line-scan analyses(b~f) variations in the composition at grain boundaries in the steel following proton irradiation at 360 ℃ to a dose of unirradiated (b), 0.5 dpa (c), 1.5 dpa (d), 3.0 dpa (e) and 5.0 dpa (f)(g) grain boundary composition variations with irradiation doses

2.2.2 位错环处偏析 图9给出了3.0 dpa辐照试样晶粒内化学成分分布的3DAP分析结果,显示晶内出现了明显富Si的原子团簇。为更加直观表征晶内各元素偏析,对化学成分进行了等浓度面分析。由于辐照时Si原子容易在位错环和晶界等缺陷处偏聚,因此可用Si原子的偏聚显示位错环的位置[22]图10a是Si的2.5% (原子分数,下同)等浓度面图。与图9相比,基体中的Si都低于此浓度而未显示,清晰地显示了辐照产生的位错环的位置分布。因此,如果做出Si、Ni、Cr和Mn的等浓度成分分布,通过比较Ni、Cr和Mn在富Si位置的成分分布就能判定位错环处化学元素的整体偏聚情况。图10b~e给出了2.5%Si、16.0%Ni、12.0%Cr和0.6%Mn的等浓度成分分布结果。可见,在位错环处都形成富Ni、Si而贫Cr和Mn的Ni-Si原子团簇。从图10a选取单个位错环对偏析程度进行量化分析,图11a是位错环处元素分布结果,图11b是位错环处元素沿径向分布的二维统计结果(统计区域为4 nm×4 nm×40 nm)。可以看出,溶质原子在位错环四周发生不均匀偏聚,如位错环A端(图11b)的Ni、Si、Cr和Mn的含量比B端分别高了约30%、70%、15%和40%。用偏析溶质原子等浓度面分析的方法找出团簇位置,然后加以选定,是计算原子团簇化学成分的简捷方法[23,24],本实验基于以0.8%Si等浓度标示出的所有Ni-Si团簇,计算出Ni-Si团簇的平均化学成分为3.60%Si、14.87%Cr、12.18%Ni和69.35%Fe。

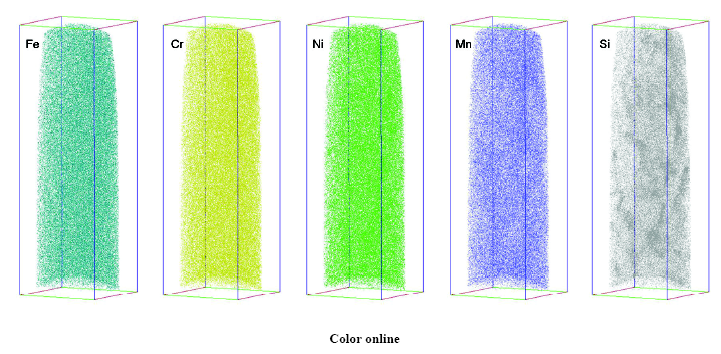

图9   304不锈钢经3.0 dpa辐照后晶内偏析的3DAP分析

Fig.9   3DAP atom maps showing radiation-induced segregation in 304 stainless steel following protons irradiation at 360 ℃ to a dose of 3.0 dpa (Enrichment of Si and depletion of Mn is evident. The dimension of the box is 69 nm×70 nm×220 nm)

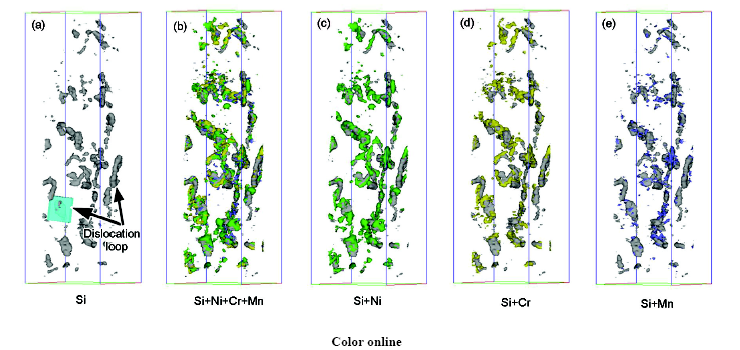

图10   304不锈钢经3.0 dpa辐照后晶内偏析的3DAP等浓度面分析

Fig.10   3DAP atom isoconcentration surface plot of 304 stainless steel following irradiation to a dose of 3.0 dpa at 360 ℃(a) dislocation loops and Si-rich clusters are more "visible" using Si isoconcentration surface plot at 2.5%(b) overlap of isoconcentration surface plot of Si, Ni, Cr and Mn(c) isoconcentration surface plot of Ni at 16% (green) and Si 2.5% (gray) showing enrichment of Ni at dislocation loops and Si-rich clusters(d) isoconcentration surface plot of Cr at 12% (gold) and Si 2.5% (gray) showing depletion of Cr at dislocation loops and Si-rich clusters(e) isoconcentration surface plot of Mn at 0.6% (blue) and Si 2.5% (gray) showing depletion of Mn at dislocation loops and Si-rich clusters

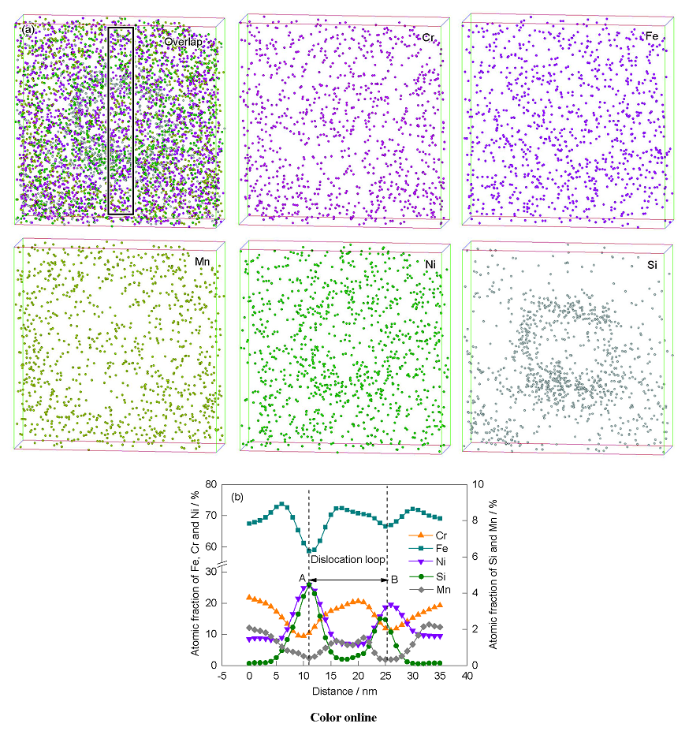

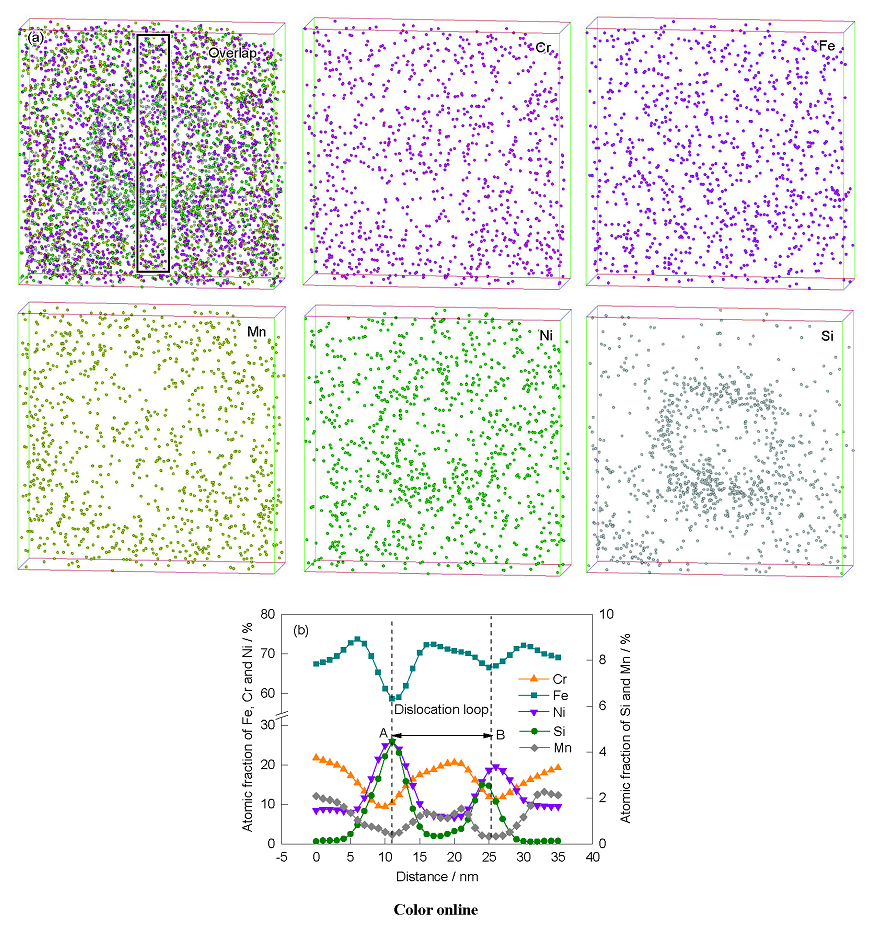

图11   位错环处成分偏析的3DAP分析结果

Fig.11   3DAP atom maps showing radiation-induced segregation at a dislocation loop highlighted by shaded area in Fig.10a in 304 stainless steel following irradiation to a dose of 3.0 dpa at 360 ℃ (a) and composition profile across the dislocation loop along the rectangle with dimensions of 4 nm×4 nm×40 nm in Fig.11a (b) (The arrows in Fig.11b show the approximate positions of the dislocation core)

2.3 辐照硬化

图12a给出了辐照试样表面显微硬度随辐照剂量的变化。可见,辐照后材料发生明显硬化,且硬度随辐照剂量增加而增加。辐照剂量达到3.0和5.0 dpa后,硬度值增速趋缓。图12b显示辐照硬化值(ΔH)与辐照剂量的平方根成正比关系,比例系数为79.46 HV0.025/dpa0.5。在5.0 dpa辐照剂量下,ΔH增加到171.2 HV0.025,与0.5 dpa辐照剂量下相比增长了约3倍(表1)。

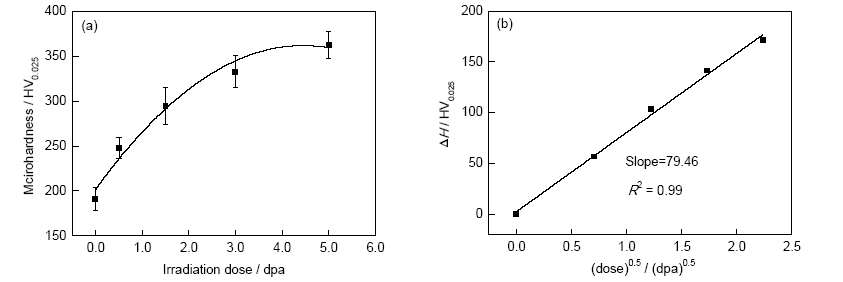

图12   显微硬度随辐照剂量变化和辐照硬化与辐照剂量的关系

Fig.12   Variations of microhardness as a function of irradiation dose (a) and variations of radiation-induced hardening (ΔH) as a function of the square root of irradiation dose (b)

3 分析讨论

3.1 辐照致材料结构损伤

图3所示,国产核用304不锈钢辐照损伤结构以位错环为主,并伴以少量孔洞,与文献[13,25]的结果一致。Bruemmer等[15]研究了300系奥氏体不锈钢辐照结构损伤的影响因素,发现辐照结构损伤主要受辐照温度和辐照剂量的影响。辐照温度超过300 ℃,辐照致结构缺陷为位错环,其尺寸为5~20 nm。空洞的形成则需要更高的温度,高温下间隙原子扩散能力的提高促进空位和气泡的形成,继而空位和气泡聚集形成三维空洞。

位错环的数量密度与级联碰撞过程中间隙原子的偏聚有关[18,21]。质子辐照能导致304不锈钢内部产生级联碰撞,并在级联区域形成外围包裹着间隙原子的空位聚集区,空位通过崩塌形成位错环,这一过程也在氙或其它重离子辐照的奥氏体不锈钢中被证实[18]。增加辐照剂量会形成数量更多和尺寸更大的空位聚集区,因此位错环的尺寸和数量密度也相应增加。

实验中观察到的位错环尺寸和数量密度随辐照剂量的演化规律与文献[15,21]结果基本一致,但位错环的平均尺寸和数量密度存在明显差异。如图6所示,实验中观察到位错环的数量密度随辐照剂量快速增加,并在1.5 dpa时稳定于1022 m-3量级,比文献[21]观察到的低约1个数量级。另一方面,位错环的尺寸随辐照剂量增加较缓,在3.0~5.0 dpa时达到稳定,而文献[21]观察到的位错环尺寸在较低剂量(约1.0 dpa)时就趋于稳定。位错环尺寸和数量密度直接反映材料辐照后结构损伤变化,因此位错环尺寸和数量密度的数值大小可以表征材料受辐照损伤的程度。图13给出了文献[21]和基于本研究结果的位错环数量密度(N)和直径(d)乘积值的平方根(Nd)0.5随辐照剂量平方根的变化。国产核用304不锈钢辐照后的(Nd)0.5随辐照剂量平方根成正比,比例系数为6.8×103 dpa-0.5mm-1,约为文献[21]中数值的一半,其结构损伤程度明显小于文献[21]中同种材料。

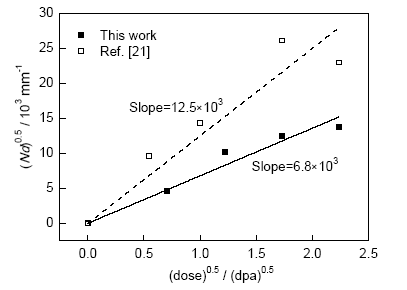

图13   位错环数量密度和直径乘积的平方根(Nd)0.5随辐照剂量的变化

Fig.13   Variations of the square root of the product of dislocation loop density and size (Nd)0.5 as a function of the square root of irradiation dose

3.2 辐照致材料成分偏析

图8和11所示材料在晶界和位错环处发生的成分偏析,是溶质原子与间隙原子、空位交换速率不对等的结果[14,26]。基于逆Kirkendall效应,研究者提出了Perks模型[27,28],能够较好解释辐照后材料中溶质原子的偏析:

dvmx=λ2ωx,vfx,vexp(-EvmxkT)(1)

dimx=23λ2ωx,ifx,iexp(-EimxkT)(2)

式中,x为Fe、Ni、Cr等溶质原子, dvmx为溶质原子通过空位的扩散系数, dimx为溶质原子通过间隙原子的扩散系数,λ为迁移位移,ωx,v为溶质原子与空位交换频率,ωx,i为溶质原子与间隙原子交换频率,fx,vfx,i为频率交换系数, Evmx为空位迁移能, Eimx为间隙原子形成能,k为Boltzmann常量,T为辐照温度。

利用文献[29~32]给出的计算参数,以Cr的扩散为例,可知 dvmCr/ dimCr>10,即辐照后材料中溶质原子的偏析主要由 dvmx决定。因此,以下只讨论 dvmx对偏析的影响。

溶质原子扩散速率Dx与空位浓度Cv存在以下关系[30]

Dx=dvmx×Cv(3)

根据文献[29~32]给出的计算参数,计算出Fe、Ni、Cr原子的扩散速率之间的比值,DCr/DNi=2.55,DFe/DNi=1.68,即:

DCr/DNi>DFe/DNi>1(4)

辐照偏析为溶质原子随着空位向晶界等处迁移(图14),实质为原子通量,其偏析程度可表示为溶质原子浓度与扩散速率的函数。由于Fe、Ni、Cr原子的偏析总和为100%,对其归一化处理,得出贫Cr程度由JCr/(JCr+JFe)的比值决定[30]

JCrJCr+JFe=CCrDCrCCrDCr+CFeDFe(5)

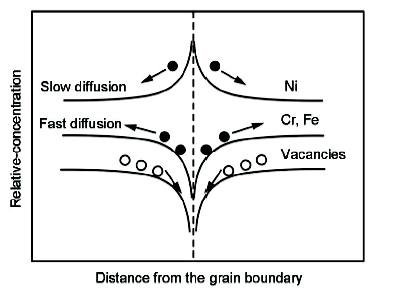

图14   辐照致晶界偏析示意图

Fig.14   Schematic showing vacancy and solute atom flows and composition changes for mechanisms of radiation-induced segregation

式中,JCr为Cr原子通量,JFe为Fe原子通量,CCr为原子浓度,CFe为Fe原子浓度。可见,Fe、Ni和Cr原子的扩散速率为DCr>DFe>DNi,即Cr的扩散速率快于Ni,所以受辐照的304不锈钢试样在晶界出现富Ni而贫Cr现象(图8)。贫Cr富Ni程度不仅取决于Cr和Ni与点缺陷交互作用的强弱程度,还与合金化学成分有关。随着辐照剂量增加,辐照产生缺陷的尺寸和数量增加(式(3)中Cv值),促使溶质原子的扩散速率增加,故观察到304不锈钢试样晶界偏析程度随辐照剂量增加而增加(图8g)。Fe原子在晶界的偏析取决于其和其它溶质原子的相对扩散系数及Cr和Ni的相对含量。Allen等[33]观察到在多数奥氏体不锈钢中出现晶界贫Fe现象,但当Ni和Cr的含量比值较低使得晶界处富Ni量少于贫Cr量时,也会出现富Fe现象。

图15给出了3.0 dpa辐照后试样晶界和位错环处的成分偏析分析结果。整体来看,位错环处的偏析与晶界处类似,都是贫Fe、Cr和富Si、Ni,且Fe、Cr和Ni在位错环处的偏析程度与晶界处相近。另一方面,Si在位错环处的偏析程度则数倍于晶界处。Jiao等[22]对加Si 304不锈钢的研究也证实了此现象,其可能与Si的扩散过程有关。偏聚过程中Si与间隙原子作用发生上坡扩散,而Fe、Cr和Ni主要与空位作用[15]。从图10和11分析结果也可看出,位错环处发生不均匀的偏析,当成分偏析到一定程度满足形成相的成分条件时有可能形成新相。事实上,已有研究者[34,35]在高剂量辐照不锈钢中发现位错环处析出了γ'相, Si/(Si+Ni)的含量约为25.0%,高于Si-Ni团簇的22.8%。因此,实验中观察到的富Si-Ni原子团簇可能是γ'相的前驱物,随着辐照剂量继续增加,Si、Ni继续在位错环处偏析,最终可能形成γ'相。

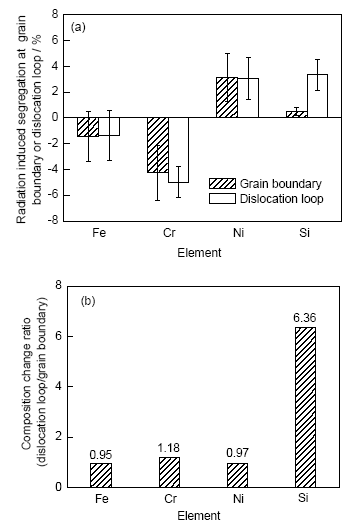

图15   晶界和位错环处元素偏析含量及位错环处元素偏析量与晶界处偏析量比值

Fig.15   Radiation induced segregation at the grain boundary and at the dislocation loop in 304 stainless steel following irradiation to 3.0 dpa at 360 ℃ (a) and ratio of the segregation at dislocation loop to that at grain boundary (b)

3.3 辐照致材料力学性能变化

材料受辐照后产生大量微、纳观尺度的缺陷造成位错运动受阻是辐照硬化的原因[16,17,36,37]。弥散障碍硬化(DBH)[14,16]和源硬化[17]等模型可较好地解释材料微观结构变化和辐照硬化之间的关系。在DBH模型中,辐照硬化值ΔH与位错环数量密度和直径乘积的平方根成正比,即:

ΔH(Nd)0.5(6)

图16给出了基于本研究结果和文献[21]报道结果的ΔH与(Nd)0.5的拟合曲线,得出国产核用304不锈钢辐照硬化值ΔH与位错环数量密度和直径乘积的平方根(Nd)0.5 (mm-1)的比例系数为文献[21]中数值的1.7倍,即:

ΔH=1.16×10-2×(Nd)0.5(7)

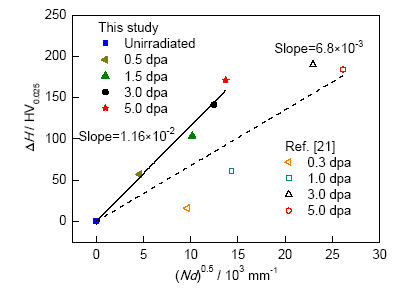

图16   辐照硬化值ΔH随位错环数量密度和直径乘积的平方根(Nd)0.5的变化

Fig.16   Variations of irradiation-induced hardening (ΔH) as a function of the square root of the product of dislocation loop density and size

由前面对位错环等微观缺陷的分析可知,位错环的尺寸和数量与辐照剂量呈正相关(图6),因此ΔH也随辐照剂量增加而增加(图12)。研究[37,38]表明,辐照形成的原子团簇和基体间模量不协调造成的模量失谐同样也会引起材料的硬化。

源硬化模型认为,屈服强度的增加可以用位错环的数量密度与尺寸等参数共同表征:

Δσ=Mαμb(Nd)0.5(8)

式中,Δσ是屈服强度增量;M=3.06,是fcc结构对应的Taylor系数;α=0.6,是位错环强化因子;μ=76 GPa,是切变模量;b=2.5×10-8 cm,是Burgers矢量模。由式(7)和(8),可以得出国产核用304不锈钢辐照后Δσ与ΔH的关系:

Δσ=2.98×ΔH(9)

Higgy等[39]通过统计分析得出304不锈钢辐照后Δσ和ΔH的经验关系:

Δσ=3.55×ΔH(10)

可见,按式(9)和(10)计算的Δσ有明显差异,用经验公式(10)来预测国产核用不锈钢材料辐照硬化会与实际情况产生偏差,其原因可能主要是材料因素的影响,经验公式(10)考虑了位错环、空位和空洞的作用,而本实验中很少观察到空洞,其数量密度与尺寸都很低。

4 结论

(1) 304不锈钢辐照损伤微观结构以位错环和少量孔洞为主,并发生辐照偏析和辐照硬化。位错环平均尺寸和数量密度、晶界偏析程度以及辐照硬化值等都随辐照剂量增加而增加,且在3.0~5.0 dpa范围趋于饱和。

(2) 辐照致304不锈钢中位错环的数量密度稳定于1022 m-3量级,平均尺寸小于10 nm,位错环数量密度和直径乘积的平方根(Nd)0.5与辐照剂量平方根成正比,比例系数为6.8×103 dpa-0.5mm-1。空洞尺寸一般小于5 nm,且随辐照剂量变化不明显。

(3) 304不锈钢辐照致晶界和位错环处发生了Ni、Si的富集和Cr、Fe的贫化。Ni、Cr和Fe在位错环和晶界处的偏析程度相近,而Si在位错环处的偏析程度则数倍于晶界。

(4) 304不锈钢辐照后ΔH与辐照剂量的平方根成正比,比例系数为79.46 HV0.025/dpa0.5,同时ΔH与(Nd)0.5成正比,比例系数为1.16×10-2 HV0.025mm。

(5) 304不锈钢辐照后位错环尺寸、数量密度与辐照剂量以及辐照硬化与位错环尺寸、数量密度的量化关系与文献报道结果存在不同,(Nd)0.5与辐照剂量平方根比例系数约为文献值一半,ΔH与(Nd)0.5比例系数则为文献值的1.7倍。

致谢 感谢上海大学分析测试中心以及中国科学院金属研究所程钊和熊婷博士的帮助。
